Schwalbenschwanzspannung für die Mehrseitenbearbeitung

5-Achs-Schwalbenschwanzvorrichtung für Schnellwechselsysteme 52 mm / 96 mm

Mit vorbereitetem Schwalbenschwanzprofil mehr Bearbeitungsflächen freigeben

Ein vorbereitetes 45°-Schwalbenschwanzprofil hält die Basis und lässt mehr vom Werkstück für das Werkzeug frei. Vergleichen Sie die Einstationenfamilie P50 mit der Dreistationenfamilie P90. Wählen Sie Backengröße und Montageschnittstelle anhand von Rohteil, Schnittlasten und Maschinenfreiraum.

Schwalbenschwanzvorrichtung empfehlen lassenKonstruktionsdaten und Auswahlunterstützung anfordern
45°Schwalbenschwanzspannung
52 mm + 96 mmSchnittstellenweg
Fünfseitenzugang für die 5-Achs-Bearbeitung
Lieferzeit: Nach Zeichnungs-, Mengen- und Umfangsprüfung bestätigt MOQ: 1 Stück Zahlung: T/T · L/C Qualitätsnachweise im Angebot abgestimmt Lieferant mit MIC-Audit

Bearbeitungsflächen zugänglich halten

Die Spannung am vorbereiteten Basisprofil lässt mehr Platz für die Bearbeitung von oben und von den Seiten.

Das Stationslayout wählen

Nutzen Sie eine Station für einzelne Rohteile oder prüfen Sie drei Stationen, wenn die Teilefamilie einen gemeinsamen Bearbeitungszyklus erlaubt.

Den gesamten Aufbau planen

Prüfen Sie Vorrichtung, 52- oder 96-mm-Schnittstelle und Maschinenfreiraum gemeinsam, bevor Sie die Aufspannung festlegen.

Noch unsicher, welche Ausführung passt? Beschreiben Sie Ihre Aufspannung.

Schwalbenschwanzvorrichtung empfehlen lassen

Optionale Angaben für die technische Prüfung

Stationen, Rohteil und Montage wählen

Stationen, Rohteil und Montage auswählen

Beginnen Sie mit P50 für eine Station oder P90 für drei Stationen. Danach folgen Rohteil, Backen und die Montageschnittstelle; 52/96 mm ist keine Zuordnung zu einer bestimmten Stationszahl. Nutzen Sie die detaillierten Vergleichs- und Prüfpunkte. Die endgültige Passung hängt vom gewählten Modell, der freigegebenen Schnittstellenzeichnung, dem Maschinenraum, der Nutzlast, der Schnittlast und der Prozessfreigabe ab.

Hinweise zu Automation und Palettierung

Bei Paletten mit mehreren Vorrichtungen die pneumatische Nullpunktspannplatte und automatischen Palettenwechsler zusammen mit Nutzlast, Maschinenfreiraum und dem freigegebenen Wechselablauf prüfen.

System 52 oder System 96: kurze Entscheidungstabelle

System 52 oder System 96: kurze Entscheidungstabelle
KriteriumSystem 52System 96Was zu prüfen ist
Teilegröße und HandhabungKleine bis mittlere Teile; höhere Stationsdichte auf einer kompakten Platte.Mittlere bis größere Teile; mehr Basisfläche für stabiles Andocken auf Paletten.Maschinenraum, Palettengröße und die Beladung (manuell oder Roboter).
Schnittlast und SteifigkeitFür allgemeines Fräsen und leichteres Schruppen. Die Bahnkräfte ausgeglichen halten.Für schwereres Schruppen oder zähere Werkstoffe, wenn die breitere Basis Steifigkeit gibt.Zeitspanvolumen, Werkzeuglänge, Rattern.
Automation / PalettierungGeringere Masse entlastet den Roboter und den Wechsel in einer Zelle mit hoher Teilevielfalt.Stabiler auf größeren Paletten; für unbeaufsichtigte Zellen mit schwereren Teilen oft die passendere Wahl.Aufnahme- und Palettenverträglichkeit sowie Wiederholgenauigkeit nach dem Wechsel.
Span- und KühlmittelfreiraumKompakte Anordnungen sitzen eng; die Spanabfuhr bewusst planen.Mehr Abstand für Abschirmungen, Luftstoß und Spanabfuhr.Kühlmittelrichtung, Spanaufbau, Reinigungsablauf.
Typische EinsätzePrototyp bis Serie, kleine Gehäuse, dünnwandige und fensterartige Teile, dichte Anordnungen.Größere Konsolen, zähere Legierungen, Schnitte mit höherem Drehmoment, palettierte Fertigung.Zieltoleranz, Oberfläche und Taktzeit.
Auswahlliste SchwalbenschwanzvorrichtungZum Aufklappen klickenZum Zuklappen klicken

Auswahl- und Bewertungsliste für die Schwalbenschwanzvorrichtung

Passung, Steifigkeit und Automationsfähigkeit prüfen, bevor der Spannaufbau in die Serie geht.

Teil und Prozess

  • Werkstoff (Aluminium / Stahl / Titan) und angestrebtes Zeitspanvolumen
  • Geometrie: Dünnwand, Fensterrahmen oder hohe Konturen
  • Toleranzziel und ob der Wechsel ohne erneutes Ausrichten erfolgen soll

Verträglichkeit und Normen

  • System 52 oder System 96 nach Last und Stationsdichte
  • Nullpunktbasis oder Palette (Raster, Freiraum, Spanabfuhr)
  • Automation: Roboterhandhabung, Palettenwechsler, Pufferkapazität

Schwalbenschwanzvorbereitung

  • 45°-Profil: Tiefe und Breite über Lose wiederholbar
  • Entgraten und Sitz prüfen (keine Späne auf den Anlageflächen)
  • Anschläge oder Positionierer für hohes Drehmoment oder Seitenfräsen ergänzen

Nachweis und Unterstützung

  • Fotos oder Videos auf der Maschine, die den Werkzeugfreiraum zeigen
  • Messbericht oder Prüfauszug für die Mehrseitenergebnisse
  • Ersatzteilplan (Schrauben und Stifte) und Wartungsempfehlung

P50 eignet sich für einzelne Rohteile; P90 bietet drei Stationen, wenn Teilefamilie und gemeinsamer Zyklus passen. Prüfen Sie anschließend Profil, Abstützung und Schnittlast, dann die freigegebene Schnittstelle und den Maschinenraum.

Optionale Angaben für die technische Prüfung

5-Achs-Maschine und Tischaufbau

Nennen Sie das Maschinenmodell, die Tischmaße, den 5-Achs-Verfahrraum und ob die Schwalbenschwanzvorrichtung direkt oder über eine vorhandene Nullpunktspannplatte montiert wird.

Werkstückgeometrie und Seitenzugang

Nennen Sie Werkstoff, Rohteilgröße, bevorzugtes Schwalbenschwanzformat (52 mm oder 96 mm), die Anzahl der Seiten je Aufspannung und die Anforderungen an die Oberfläche.

Oberflächengüte und Mehrstationenziele

Nennen Sie die Wiederholtoleranz, ob Sie eine oder drei Stationen brauchen, die Zielzeit je Teil und eine geplante Roboter- oder Palettenanbindung.

Technische Daten

Die Blätter unten sind die Spezifikations- und Rohteil-Anwendungstabellen der pneumatischen Schwalbenschwanzvorrichtungen NT-S500P50 (eine Station) und NT-S600P90 (drei Stationen). Bestätigen Sie die 52-mm- oder 96-mm-Schnittstelle auf der Zeichnung des gewählten Modells vor der Integration.

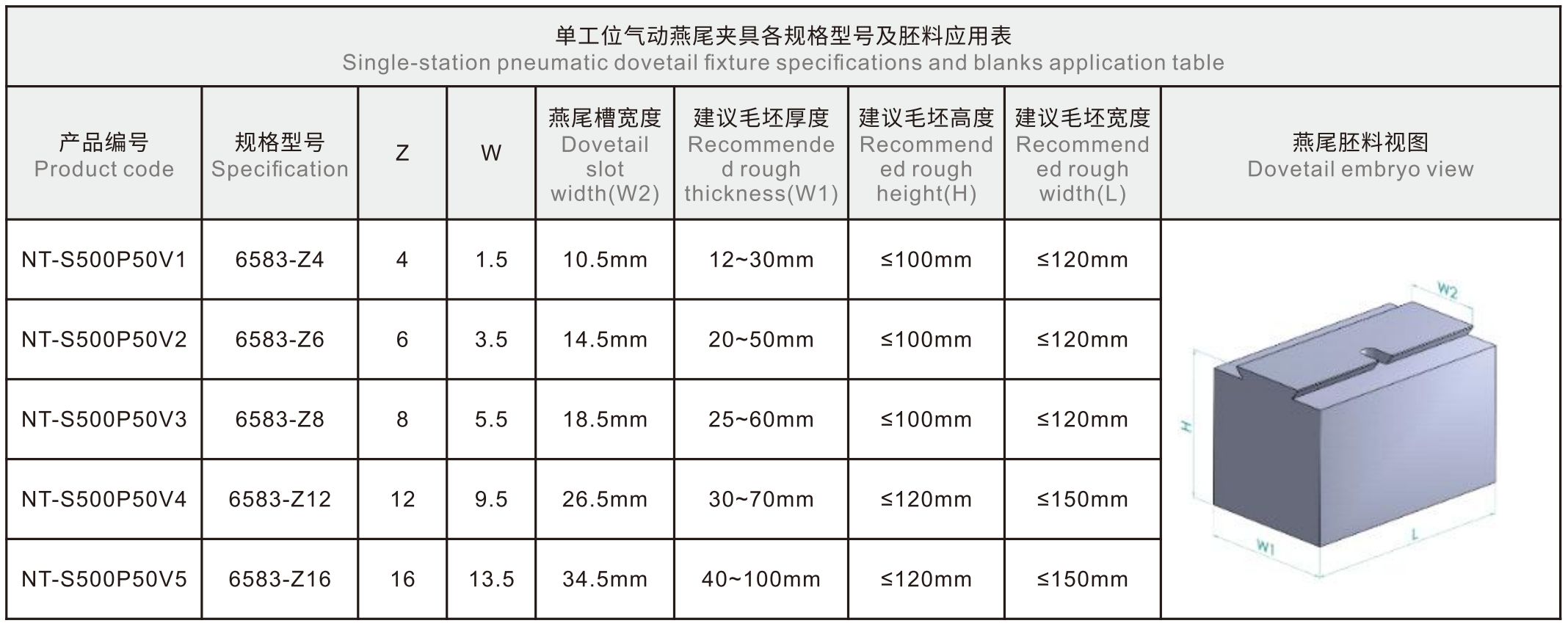

Spezifikations- und Rohteil-Anwendungstabelle der pneumatischen Ein-Stationen-Schwalbenschwanzvorrichtung, Baureihe NT-S500P50 Spezifikationszeichnung vergrößern

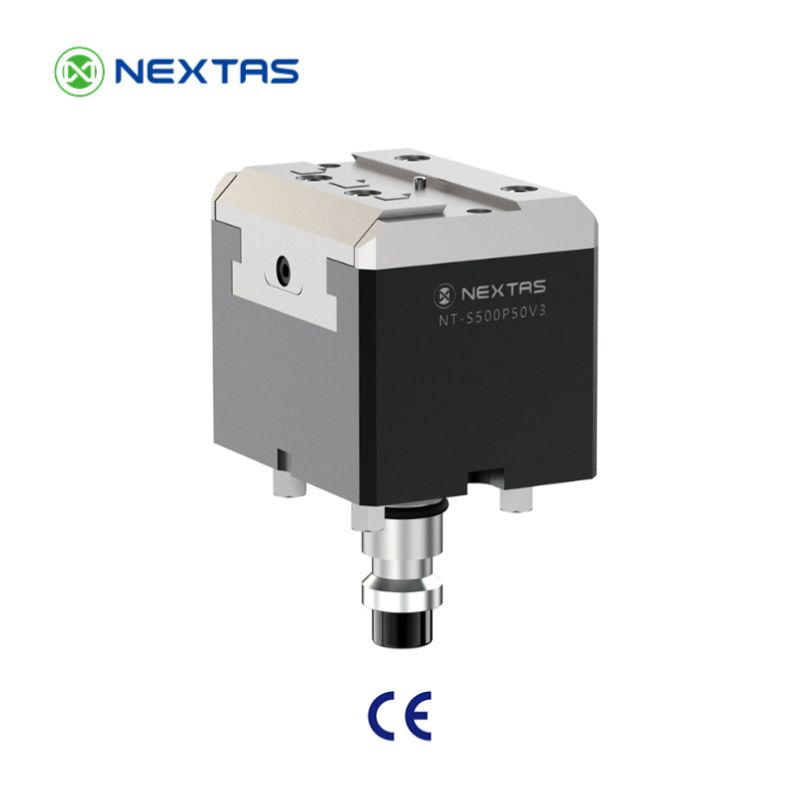

Baureihe NT-S500P50, eine Station

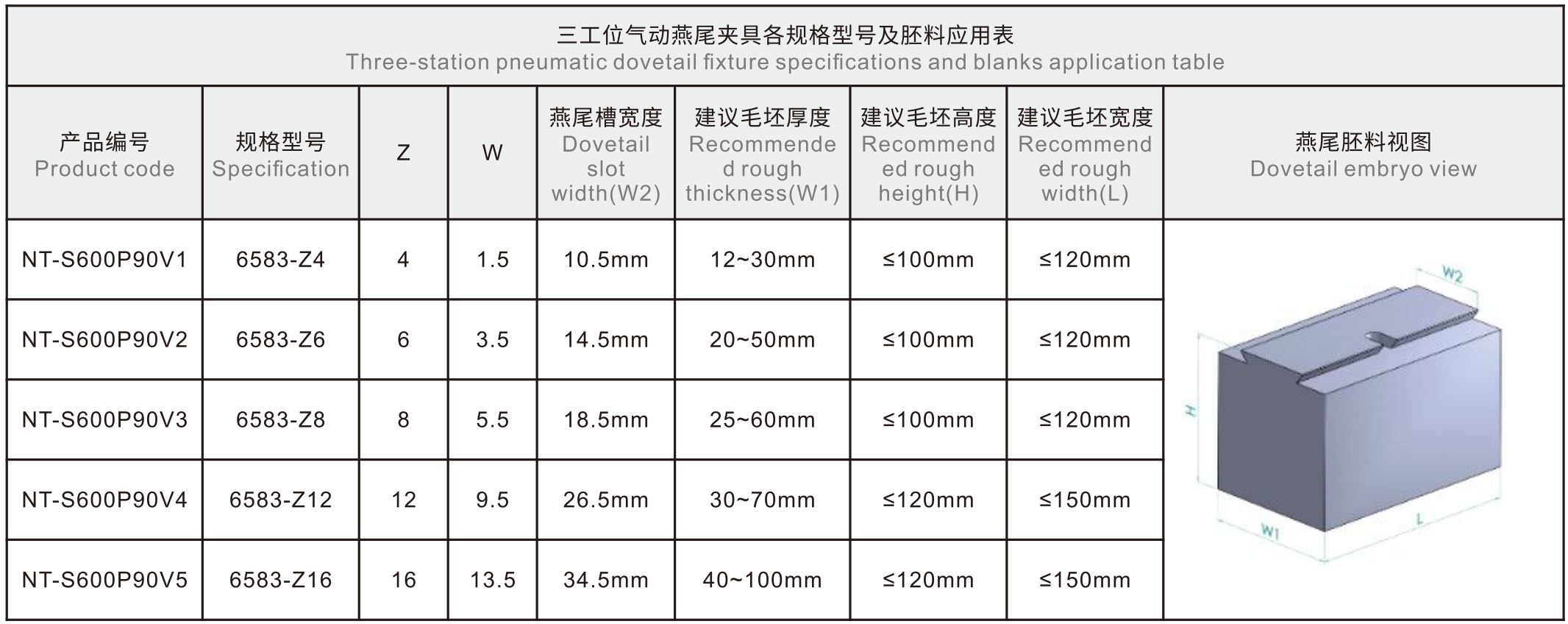

Spezifikations- und Rohteil-Anwendungstabelle der pneumatischen Drei-Stationen-Schwalbenschwanzvorrichtung, Baureihe NT-S600P90 Spezifikationszeichnung vergrößern

Baureihe NT-S600P90, drei Stationen

Katalog-Modellmatrix

NEXTAS führt im Katalog 2025 zwei Familien pneumatischer Schwalbenschwanzvorrichtungen: die Ein-Stationen-Baureihe NT-S500P50 für kompakte Teile und die Drei-Stationen-Baureihe NT-S600P90 für höheren Durchsatz. Beide nutzen die gemeinsame Schwalbenschwanzbacken-Plattform 6583-Z, sodass Backenbreiten maschinenübergreifend gewechselt werden können, mit klar definierter Backenzuordnung.

Katalog-Modellmatrix, technische Daten
Produktcode Schwalbenschwanzbacke Backenbreite Rohteildicke Rohteillänge Rohteilbreite
NT-S500P50 — Pneumatische Schwalbenschwanzvorrichtung, eine Station · 4 kN Spannkraft · <0,02 mm Wiederholgenauigkeit · gehärteter rostfreier Stahl · 6,5 kg
NT-S500P50V16583-Z410,5 mm12–30 mm≤100 mm≤120 mm
NT-S500P50V26583-Z614,5 mm20–50 mm≤100 mm≤120 mm
NT-S500P50V36583-Z818,5 mm25–60 mm≤100 mm≤120 mm
NT-S500P50V46583-Z1226,5 mm30–70 mm≤120 mm≤150 mm
NT-S500P50V56583-Z1634,5 mm40–100 mm≤120 mm≤150 mm
NT-S600P90 — Pneumatische Schwalbenschwanzvorrichtung, drei Stationen · >2,5 kN Spannkraft · ≤30 kg Last je Station · gehärteter rostfreier Stahl · 6,5 kg
NT-S600P90V16583-Z410,5 mm12–30 mm≤100 mm≤120 mm
NT-S600P90V26583-Z614,5 mm20–50 mm≤100 mm≤120 mm
NT-S600P90V36583-Z818,5 mm25–60 mm≤100 mm≤120 mm
NT-S600P90V46583-Z1226,5 mm30–70 mm≤120 mm≤150 mm
NT-S600P90V56583-Z1634,5 mm40–100 mm≤120 mm≤150 mm

NT-S500P50 wählen, wenn

Sie je Zyklus ein Rohteil bearbeiten, die kleinste pneumatische Schwalbenschwanzfläche auf einem kompakten Tisch brauchen oder eine eigene Ein-Stationen-Vorrichtung für kurze Lose und Prototypen wollen.

NT-S600P90 wählen, wenn

Sie je Zyklus drei gleiche oder ähnliche Teile fahren wollen, um die Spindellaufzeit zu erhöhen, die Be- und Entladezeit je Teil zu senken und den Durchsatz auf einem Maschinentisch zu steigern.

Auswahl der Schwalbenschwanzbacke (Baureihe 6583-Z)

Die Backen 6583-Z4 bis Z16 decken Schwalbenschwanzbreiten von 10,5 mm bis 34,5 mm ab. Die Backengröße nach Rohteildicke und gewünschtem Spannbereich wählen: Z4/Z6 für dünne Platten, Z12/Z16 für dickeres Material bis 100 mm.

Effizienz der Fünfseitenbearbeitung

Die Vorrichtung spannt das Werkstück an einem kleinen 45°-Schwalbenschwanz. Oberseite, Vorderseite, Rückseite und beide Seiten bleiben für den Schnitt frei. So ist echte Fünfseitenbearbeitung in einer Aufspannung möglich, und das sonst zum Greifen nötige Zusatzmaterial entfällt. Das spart Zeit und Rohstoff.

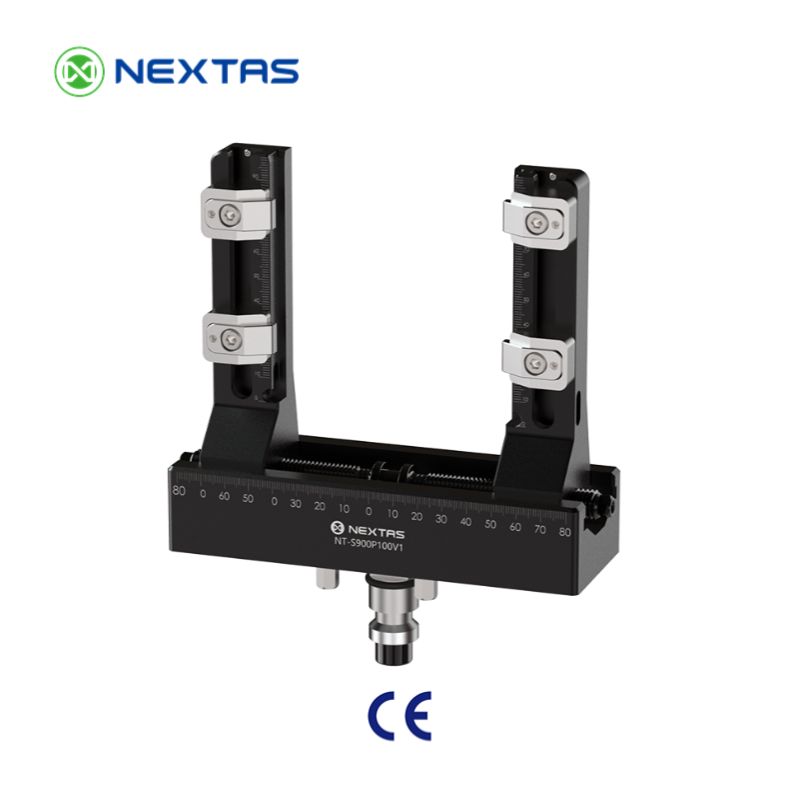

Fensterartige Schwalbenschwanzvorrichtung für die Fünfseitenbearbeitung
Schwalbenschwanzvorrichtung auf einer Nullpunktspannbasis

Präzision und Wiederholgenauigkeit

Die Vorrichtungen nutzen Positioniermerkmale und Bezugsflächen, um den Sitz beim Teilewechsel zu führen. Die tatsächliche Genauigkeit und Oberfläche hängen weiter vom vorbereiteten Schwalbenschwanz, der Fräserlast, dem Überhang, der Steifigkeit der Aufspannung und den Abnahmeprüfungen auf der Maschine ab.

  • Kompakte Schwalbenschwanzspannung für kleine Platten auf 3-, 4- und 5-Achs-Maschinen.
  • Verstellbare Spannposition mit wählbaren Druckplatten.
  • Stützsäule mit Skala für die genaue Niederhalterposition.
  • Seitliche U-Nut vermeidet Werkzeugkollision bei der Seitenbearbeitung.
  • Optionale Positionierschnittstellen mit 3R- oder Erowa-Zapfen.

Modular und nullpunktfähig

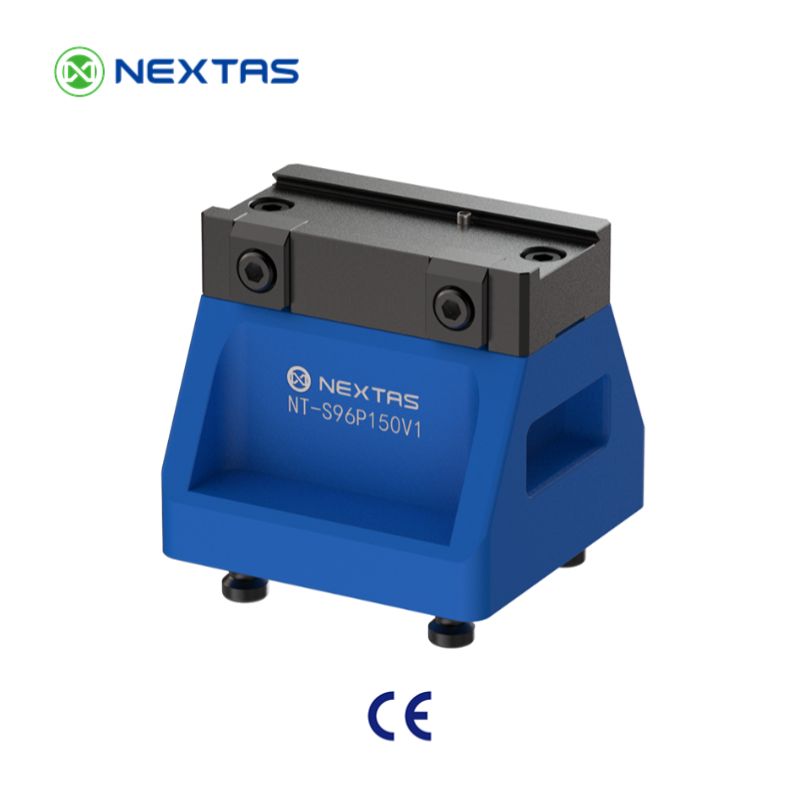

Die Vorrichtung kann einem 52-mm- oder 96-mm-Schnittstellenweg folgen. Die Verträglichkeit mit einer Nullpunktspannplatte, einem Schnellwechselsystem oder einer Automationspalette hängt vom gewählten Modell und der freigegebenen Schnittstellenzeichnung ab. Stationsdichte und Wechselzeit bleiben maschinen- und prozessabhängig.

Fensterartige Schwalbenschwanzvorrichtung, modularer Aufbau

Anwendungen und Einsatzfälle

Dünnblech auf einer pneumatischen Nullpunktplatte

Die Vorrichtung arbeitet mit der pneumatischen Nullpunktspannplatte und spannt dünne Blechteile in der Industrieautomation schnell und definiert. Ein vorgefräster Schwalbenschwanz kann einen kontrollierten Sitz tragen, wenn Geometrie, Anlageflächen, Spannzustand und der Prozess auf der Maschine für den Lauf geprüft sind.

Fensterartige Schwalbenschwanzvorrichtung mit dünnem Blechteil, Vorderansicht Fensterartige Schwalbenschwanzvorrichtung auf einer pneumatischen Nullpunktspannplatte, Schrägansicht Dünne Blechteile auf der Schwalbenschwanzvorrichtung in einer Automationszelle
Komplexe 5-Achs-Bearbeitung mit der Schwalbenschwanzvorrichtung

Komplexe 5-Achs-Bearbeitung

Eine Aufspannung, die bei Titan- und Luftfahrtteilen zu prüfen ist, wenn mehr als eine Fläche frei sein muss. Fünf Flächen liegen frei. Ob sie in einer Aufspannung gefräst werden können, hängt von Werkzeuglänge, Schwenkung und dem Z-Weg der Maschine ab.

Schnellwechsel und Automation mit der 96-mm-Schwalbenschwanzvorrichtung

Schnellwechsel und Automation

Eine gewählte 52- / 96-mm-Schnittstelle kann Auftragswechsel tragen, nachdem Vorrichtung, Aufnahme und Palettenstapel gegen die freigegebenen Zeichnungen geprüft sind. Der robotergestützte Palettenwechsel hängt von Nutzlast, Freiraum, Steuerung und der Zellenfreigabe ab.

Schwalbenschwanzvorrichtung mit unterschiedlichen Werkstoffen

Werkstoffbandbreite

Wählen Sie vorbereiteten Schwalbenschwanz und Abstützung passend zu Rohteilwerkstoff und geplanten Schnitten. Anhand Ihrer Zeichnung prüfen wir Spannprofil, Kontakt und Vorrichtungsgröße. Ein Probeschnitt prüft Stabilität und Verformung.

Vorbereitung und Einbindung

Planen Sie die Schwalbenschwanzspannung als System: Vorrichtungsgröße, Nullpunktbasis, Paletten- oder Automationsstrategie sowie Span- und Kühlmittelabfluss beeinflussen die Wiederholgenauigkeit in der Praxis. Nutzen Sie vor der Rohteilvorbereitung den Leitfaden zur Schwalbenschwanz-Rohteilvorbereitung und Prüfung zusammen mit der gewählten Vorrichtungszeichnung, um das Aufmaß zu planen und das Arbeitsprofil zu prüfen.

Vorbereitung, Einbindung und WartungZum Aufklappen klickenZum Zuklappen klicken

Vorbereitung, Einbindung und Wartung

Die 5-Achs-Schwalbenschwanzvorrichtung greift das Rohteil über ein 45-Grad-Profil und gibt fünf Seiten in einer Aufspannung frei. Der Spickzettel behandelt Tiefe und Werkstoffwahl, die Integration auf Nullpunktspannplatten und das Halten von Greifkraft und Oberfläche über lange Serien.

Stationen, Material und Montageschnittstelle werden unter Auswahl festgelegt. Für weiche Werkstoffe wie Aluminium, Messing und Kunststoffe sowie harte Werkstoffe wie Stahl, Titan und Inconel gelten Profilwinkel, Tiefe, Kontakt und Aufmaß der gewählten Zeichnung. Spannkraft, Abdrücke, Verformung und Halt unter Schnittlast mit dem realen Rohteil prüfen.

Integration vor dem Einbau

Wahl des Schwalbenschwanzfräsers
Typische Wahl
Den empfohlenen 45°-Schwalbenschwanzfräser verwenden; den Durchmesser an die Backenbreite anpassen.
Praxishinweis
Ein verschlissener oder falscher Fräserwinkel gibt Spiel und senkt die Greifkraft.
Montage auf der Nullpunktspannplatte
Typische Wahl
Für ein 52- oder 96-mm-System vor dem Zusammenbau die Zeichnungen von Vorrichtung und Platte, das Passstiftmuster, die Schrauben und die Höhe bestätigen.
Praxishinweis
Lasten, Werkzeugzugang und die Maschinenabnahme prüfen. Wechsel und Referenzverhalten mit dem vorgesehenen Teil und Prozess messen.
Werkstückvorbereitung (Schwalbenschwanzfräsen)
Typische Wahl
Das Schwalbenschwanzprofil in Op 1 fräsen (Schraubstock oder weiche Backen); für Op 2 auf die Schwalbenschwanzvorrichtung umsetzen.
Praxishinweis
Den Schnitt gleichmäßig halten. Tiefenabweichung wirkt direkt auf Greifkraft und Z-Referenz.
5-Achs-Freiraumprüfung
Typische Wahl
Die volle Werkzeugbahn mit dem Vorrichtungsmodell simulieren und Kollisionen bei extremen Schwenkwinkeln ausschließen.
Praxishinweis
Die Backenhöhe setzt den minimalen Z-Freiraum. Werkzeugaufnahme und Spindelnase einrechnen.

Wartung für stabile Wiederholpositionierung

Verschleiß der Backenflächen durch wiederholtes Spannen
Frühes Anzeichen
Die Greifkraft fällt; das Werkstück wandert unter Schnittlast.
Vorbeugung / schnelle Maßnahme
Backenflächen nach dem Serviceplan des gewählten Modells sowie tatsächlichem Verschleiß und Einsatzbedingungen prüfen. Nacharbeit oder Austausch mit der Anwendungstechnik festlegen.
Späne im Schwalbenschwanzgraben
Frühes Anzeichen
Das Teil sitzt nicht voll auf; die Z-Referenz wandert nach oben.
Vorbeugung / schnelle Maßnahme
Die Nut vor jedem Beladen mit der Luftpistole ausblasen; kein Flutkühler direkt in die Nut.
Verschleiß am Spannschraubengewinde
Frühes Anzeichen
Die Schraube fühlt sich beim Nenndrehmoment locker an; die Spannkraft streut.
Vorbeugung / schnelle Maßnahme
Gewinde mit Montagepaste behandeln; die Schraube tauschen, wenn das Verhältnis von Drehmoment zu Kraft außerhalb der Toleranz driftet.
Korrosion an den Backenflächen (Kühlmittel oder Feuchte)
Frühes Anzeichen
Narben senken die Reibung; das Teil rutscht bei schweren Schnitten.
Vorbeugung / schnelle Maßnahme
Backen am Schichtende trockenwischen; ungenutzte Vorrichtungen mit einem leichten Ölfilm oder VCI-Folie lagern.

Brauchen Sie eine Fräserempfehlung, eine Freiraumsimulation oder eine Vorrichtungsanordnung für Ihre 5-Achs-Maschine?

Kontakt

Profil, Abstützung und Probeschnitt prüfen

Ein sauberer, gleichmäßiger 45°-Schwalbenschwanz entscheidet, ob das Teil nur hält oder in Serie läuft. Diese Schritte helfen bei stabilem Spannen und planbaren Taktzeiten.

1. Ein gleichmäßiges 45°-Profil fräsen

Einen passenden Schwalbenschwanzfräser verwenden und die Tiefe über die Lose gleich halten. Das Profil entgraten, damit die Vorrichtung voll aufsitzt.

2. Teileverzug begrenzen

Nahe an steifen Zonen spannen. Bei dünnen oder fensterartigen Teilen Stützsäulen oder Druckplatten nutzen, damit das Teil nicht biegt.

3. Mit einem Probeschnitt prüfen

Ein kurzes Schrupp- und Schlichtprogramm fahren und die wesentlichen Bezüge prüfen. Bei Bedarf Anschläge oder Positionierer gegen axialen Schlupf ergänzen.

Nächster Schritt

Nennen Sie Teilegröße, Werkstoff und Maschinenmodell. Wir schlagen eine erprobte 45°-Schwalbenschwanz-Aufspannung vor (Vorrichtungsgröße, Stationsanordnung und Nullpunktstapel), abgestimmt auf Toleranz und Taktzeit.

Eine Empfehlung anfordern

Fehlersuche und Wiederholgenauigkeit

Auch eine gute 45°-Schwalbenschwanzvorrichtung verliert Wiederholgenauigkeit, wenn Späne, Verzug oder zu hohe Werkzeuglast dazukommen. Diese Tabelle zeigt die häufigsten Punkte bei 5-Achs-Schwalbenschwanzspannung und Nullpunktaufspannungen.

Teil rutscht beim Schruppen
Wahrscheinliche Ursache
Schwalbenschwanzprofil ungleich, Spannung sitzt nicht, oder die Schnittkräfte sind zu hoch.
Empfohlene Maßnahme
Das 45°-Profil neu fräsen, entgraten und den Werkzeugeingriff reduzieren; bei Bedarf Anschläge oder Positionierer ergänzen.
Rattermarken
Wahrscheinliche Ursache
Zu wenig Steifigkeit, langer Werkzeugausleger oder Resonanz bei hoher Drehzahl.
Empfohlene Maßnahme
Auf System 96 wechseln oder den Überhang reduzieren; Vorschub und Drehzahl anpassen; kürzere Werkzeuge und ausgeglichene Bahnen nutzen.
Dünne Wände verziehen sich
Wahrscheinliche Ursache
Spannung nahe an nachgiebigen Zonen oder ungleichmäßige Abstützung bei fensterartigen Teilen.
Empfohlene Maßnahme
Näher an steifen Rippen spannen; Stützsäulen oder Druckplatten nutzen; den Verzug nach einem Probeschnitt prüfen.
Z-Höhe verschiebt sich nach dem Wechsel
Wahrscheinliche Ursache
Späne auf dem Schwalbenschwanz oder auf der Nullpunktschnittstelle; Kühlmittelfilm.
Empfohlene Maßnahme
Beide Schnittstellen bei jedem Wechsel reinigen; Luftstoß oder Bürste an der Ladestation; Aufnahmen trocken und geschützt halten.
Marken am Schwalbenschwanz
Wahrscheinliche Ursache
Grate, zu hoher Spanndruck oder schlechte Oberfläche.
Empfohlene Maßnahme
Entgraten und eine kleine Einführfase anbringen; die passende Spannkraft nutzen; Opferauflagen am Schwalbenschwanz prüfen.
Die Wiederholgenauigkeit lässt mit der Zeit nach
Wahrscheinliche Ursache
Verschleiß, Verschmutzung oder beschädigte Positionierstifte.
Empfohlene Maßnahme
Stifte und Anlageflächen prüfen; verschlissene Einsätze tauschen; Reinigung und Kontrollmessung regelmäßig einplanen.

Wenn Sie unbeaufsichtigt fertigen, kombinieren Sie diese Vorrichtung mit einer pneumatischen Nullpunktspannplatte und einem Palettenwechsler, damit das Andocken über die Stationen gleich bleibt.

Die Szene Dovetail Jaws ist eine eigene Schwalbenschwanz­vorrichtung, keine Backe am pneumatischen Schraubstock.

Eine 39-sekündige 3D-Darstellung zweier Spannwege. Die Szenen mit harten und weichen Backen sind pneumatische Schraubstockaufbauten. Die Szene mit der Beschriftung Dovetail Jaws ist eine eigene Schwalbenschwanzvorrichtung, keine Backenoption an diesem Schraubstock. Das erste Bild zeigt den pneumatischen Zentrierschraubstock.

Auf YouTube ansehen

Seite aktualisiert . Nennen Sie Ihr gewähltes Modell oder Ihre Anwendung, um Maße, Schnittstellendetails und verfügbare technische Zeichnungen anzufragen. Technische Unterlagen und Auswahlhilfe anfordern. Werk, Kataloge und Messen.

Produktunterlagen

Häufige Fragen

Wie viel Material muss ich für den 45°-Schwalbenschwanz vorbereiten?

Winkel, Tiefe, Kontaktflächen und Rohteilaufmaß anhand der freigegebenen Zeichnung der gewählten Vorrichtung festlegen. Das vorbereitete Profil muss vollständig anliegen; prüfen Sie Halt, Verformung und Werkzeugzugang mit dem vorgesehenen Rohteil und einem Probeschnitt.

Was ist der wesentliche Unterschied zwischen den Schwalbenschwanzvorrichtungen 52 mm und 96 mm?

Die Bezeichnungen 52 und 96 unterscheiden Montage- und Größenvarianten. Wählen Sie nach Teil und geplanter Anordnung. Eine breitere Basis bestätigt nicht die Passung zu einer anderen Platte oder Palette. Prüfen Sie Zeichnung, Schnittstelle, Höhe, Lasten und Werkzeugzugang des gewählten Modells und geben Sie die Aufspannung auf der vorgesehenen Maschine frei.

Kann ich diese Schwalbenschwanzvorrichtungen auf einer 3-Achs- oder 4-Achs-Maschine nutzen?

Ja. Auch auf 3-Achs- und 4-Achs-Maschinen verbessert die Schwalbenschwanzspannung Steifigkeit und Werkzeugzugang und verkürzt Wechsel, besonders bei hoher Teilevielfalt.

Welchen Schwalbenschwanzwinkel und welchen Fräser empfehlen Sie?

Die Vorrichtungen sind auf einen 45°-Schwalbenschwanz ausgelegt. Einen passenden Fräser zur Rohteilgröße verwenden und ein sauberes, gratfreies Profil lassen. Wenn Sie unsicher sind, senden Sie Zeichnung und Werkstoff. Wir empfehlen eine erprobte Schwalbenschwanzausführung.

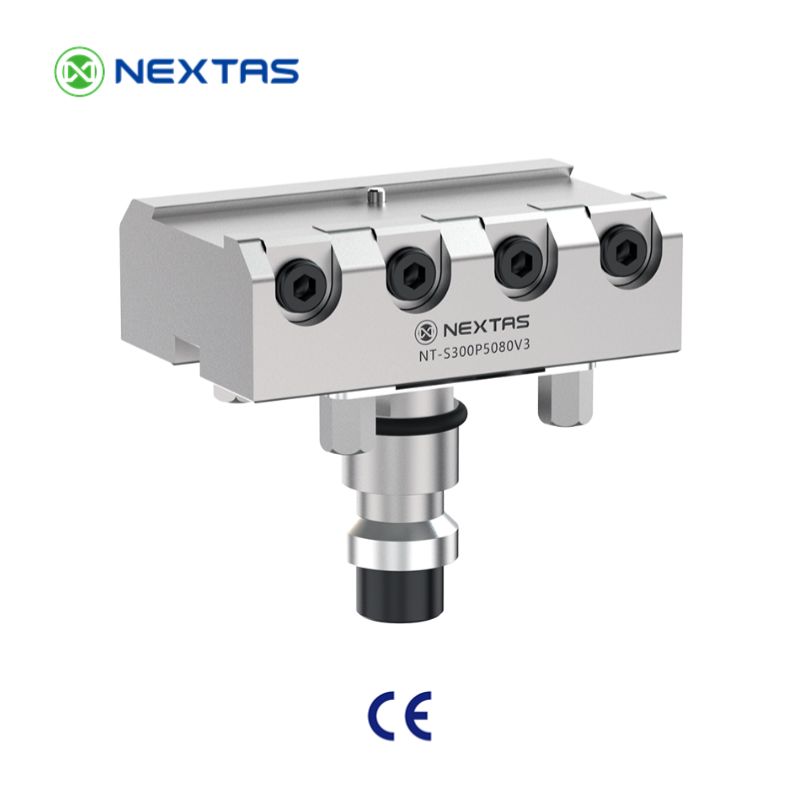

Wie steht diese Schwalbenschwanzvorrichtung im Vergleich zu einem Zentrischspanner für die Fünfseitenbearbeitung?

Ein Zentrischspanner greift zwei parallele Seiten. Das sperrt den Werkzeugzugang und braucht höheres Material. Die Schwalbenschwanzvorrichtung greift ein kleines 45°-Profil an der Basis. Der Griff zieht das Rohteil nach unten und lässt fünf Flächen für die Fünfseitenbearbeitung frei.

Wie verhindere ich Auszug oder Schwingung bei aggressiver Bearbeitung?

Den Überhang klein halten, den Schwalbenschwanz gleichmäßig und gratfrei ausführen und die Vorrichtungsgröße zur Last wählen (System 96 für schwerere Schnitte). Bei hohem Drehmoment Anschläge oder Positionierer ergänzen und den Prozess mit Probeschnitt und Messung freigeben.

Eignet sie sich für dünne Platten oder fensterartige Teile?

Ja. Bei dünnen oder fensterartigen Teilen die passenden Druckplatten oder Stützsäulen nutzen und den Spannpunkt nahe an die steifste Zone des Teils legen, um Verzug zu begrenzen.

Wie wiederholgenau ist der Teilewechsel zusammen mit einer Nullpunktspannplatte oder Palette?

Die Wiederholgenauigkeit hängt von der Nullpunktbasis und vom gefrästen Schwalbenschwanz ab. Saubere Schnittstellen und ein gleichmäßiger Schwalbenschwanz halten den eingestellten Sitz. Diesen Sitz gegen Ihre Toleranz prüfen.

Schnelles Angebot

Eine Vorrichtung für Ihr Bauteil finden

Senden Sie Rohteilabmessungen und Werkstoff, Maschinenmodell und die zu bearbeitenden Flächen. Wir prüfen Baugröße, Backen und Montageweg. Die Schnittstelle darf dabei noch offen sein.

Rohteilabmessungen und Werkstoff; Maschinenmodell; Bearbeitungsflächen oder vorhandene Aufspannung.

Beginnen Sie mit den verfügbaren Angaben. Fügen Sie für Zeichnungen einen autorisierten Download-Link ein oder senden Sie sie per E-Mail. Zeichnungen per E-Mail senden

Unser Engineering-Team prüft Ihre Angaben und meldet sich zu den nächsten Schritten.

Wir verwenden Ihre Angaben, um diese Anfrage zu beantworten. Datenschutzerklärung
