Bezüge für CNC, EDM und Messtechnik

R-Serie Datumfutter für CNC, EDM und Prüfübergabe

Das Bezugsspannfutter für jede Station passend wählen

Wählen Sie das Bezugsspannfutter nach der Arbeitsweise der jeweiligen Station. Die R-Serie umfasst pneumatische, manuelle, seitlich vertikale, abgewinkelte und erhöhte Ausführungen für CNC, EDM, Voreinstellung und Prüfung. Stimmen Sie Spannfutter, Spannzapfen und Montageaufbau ab, bevor Sie die Referenzübergabe zwischen den vorgesehenen Stationen bewerten.

R-Serie empfehlen lassenProduktkatalog 2026 öffnen

Geschäfts-E-Mail zum Öffnen des Katalogs erforderlich

Die passende Betätigung wählenManuelle Ausführungen eignen sich für Stationen ohne Druckluft. Für Produktionsstationen mit geeigneter Versorgung und Steuerung kommen pneumatische Bauformen in Betracht.
Begrenzten Zugang berücksichtigenPrüfen Sie vertikale, abgewinkelte und erhöhte Anordnungen anhand von Beladerichtung, Reichweite und Maschinenraum.
Die vollständige Schnittstelle spezifizierenWählen Sie passenden Spannzapfen und Montageteile zusammen mit dem Spannfutter. Pneumatische und manuelle Ausführungen haben unterschiedliche katalogisierte Spannzapfen.
Lieferzeit: Nach Zeichnungs-, Mengen- und Umfangsprüfung bestätigt MOQ: 1 Stück Zahlung: T/T · L/C Qualitätsnachweise im Angebot abgestimmt Lieferant mit MIC-Audit
Mehr
Schnellauswahl fünf Modelle

Welches Datumfutter der R-Serie passt zu Ihrer Station?

Entscheiden Sie zuerst nach drei Grenzen: verfügbare Luft, Zugangsrichtung und die Spannkraftklasse, die der Prozess braucht. Spannfutter, Spannzapfen, Platte und Maschinenschnittstelle werden als ein Aufbau geliefert.

1. Betätigung

Pneumatische Fertigungsstation oder manueller Aufbau ohne Luft?

2. Geometrie

Standard, seitlich vertikal, rechtwinklig oder verlängerte Reichweite?

3. Prozesslast

Allgemeine Übergabe oder der pneumatische Körper mit höherer Spannkraft?

Bitte bereithalten: Ablaufkette, Luftversorgung, Aufspannbild, Freiraum, Haltergröße und Wechselziel.

Kompatibilität und Integration

Den Referenzaufbau vor der Bestellung festlegen

Der Spannfutterkörper ist nur ein Teil des Ergebnisses. Legen Sie den passenden Spannzapfen, die steife Aufnahme, die Versorgung, den Freiraum und die Abnahmemethode für jede Station fest, die die Referenz teilt.

Schnittstelle abgleichen

Datumfutter der R-Serie, passender Spannzapfen, Positionierplatte, Tischbild und Aufbauhöhe sind eine Baugruppe.

Versorgung und Zugang

Für pneumatische Modelle planen Sie saubere Luft von 0,5–0,8 MPa und eine wartbare Führung. Prüfen Sie den Freiraum von Umhausung und Rundachse.

Abnahmemethode

Legen Sie Nachspann-, Anlage- und Stationswechselprüfungen gegen Ihre eigene Prozesstoleranz fest, bevor Sie freigeben.

Pneumatische und manuelle Ausführungen haben unterschiedliche katalogisierte Spannzapfen. Prüfen Sie für jede Station die tatsächlich freigegebene Halter-Spannzapfen-Adapter-Kombination; eine direkte Übergabe setzt die passende Zeichnung und eine gemessene Referenzprüfung voraus.

Produktdetails

Eine Referenzfamilie, mehrere Spannfutterausführungen und eine klarere Übergabe zwischen Maschinen und Stationen.

Nahaufnahme der Schnittstelle des Datumfuttersystems der R-Serie

Die Montageschnittstelle prüfen

Die R-Serie ist eine Datumfutter-Familie für pneumatisches Spannen mit hoher Kraft, kompakte seitlich vertikale Montage, rechtwinkligen Zugang, manuellen Schnellwechsel und manuelle Verlängerungen. Damit lässt sich eine Positionierlogik vereinheitlichen und trotzdem an unterschiedliche Tischbilder, Rundachsen, Voreinstellplätze außerhalb der Maschine und Wechselabläufe anpassen.

Eine Referenzfamilie deckt CNC-Fräsen, EDM und Prüfung ab. Wählen Sie den Spannfutterkörper nach Prozess, Reichweite und danach, ob die Station Luft hat.

Produktansicht des kompakten Datumfutters der R-Serie

Ausgelegt für wiederholbare Übergabe und praxisnahe Wartung

Die pneumatischen Varianten stehen im Katalog mit mechanischer Selbsthemmung, Selbstreinigung der Bezugsfläche, Dichtheitsprüfung der Positionierung und Innenbohrungsreinigung. Diese Funktionen sollen die wiederholbare Anlage und den Betrieb in der Fertigung stützen, besonders wenn Spannfutter wiederholt geladen, entladen und bei Kühlmittel und Spänen gereinigt werden.

Das manuelle Spannfutter bleibt sinnvoll, wenn Sie dieselbe Referenzidee ohne pneumatische Verrohrung brauchen. Es passt zum manuellen Schnellwechsel, und die Verlängerungen helfen, wenn um Vorrichtungen, Türme oder Maschinenhindernisse mehr Reichweite nötig ist.

VARIANTEN DER R-SERIE

Vier Spannfutterkörper der R-Serie auf derselben Referenz

Wählen Sie Spannfutter und Gegenstück nach Zeichnung. Pneumatische Modelle führen Spannzapfen NT-S100P57RV1; das manuelle NT-S100P56RV1 und seine Verlängerungen führen NT-S100P36RV1. Ein gemeinsamer Name der R-Serie begründet keine Austauschbarkeit.

Varianten der R-Serie: leistungsstarke, seitliche, rechtwinklige und manuelle Körper auf derselben Schnittstelle

Modellbezogene Produktansicht

Pneumatisches Datumfutter NT-S100P150RV1 prüfen

Die 19-sekündige Nahaufnahme zeigt Gehäuse, Druckluftanschlüsse und Modellkennzeichnung des NT-S100P150RV1. Vergleichen Sie Futter und passenden Zapfen anhand der Modelltabelle.

NT-S100P150RV1R-Serie pneumatisch0:19
Modelle der R-Serie vergleichen
Produktnahaufnahme von NT-S100P150RV1 mit Gehäuse, Druckluftanschlüssen und Modellkennzeichnung.
Auf YouTube ansehen

Modellübersicht und zentrale Katalogdaten

Unten steht das im Katalog gezeigte Kernprogramm der R-Serie, einschließlich der korrigierten Zuordnung von Standard-Pneumatik und Rechtwinkelmodell sowie der passenden Spannzapfen und manuellen Verlängerungen.

Technische Matrix aller fünf Modelle Wiederholgenauigkeit, Spannung, Werkstoff, Spannzapfen und Gewicht
Modellübersicht und zentrale Katalogdaten, technische Daten
ModellAusführungWiederholgenauigkeit / Indexierung (Katalogwert)Spannung / Funktion (Katalogwert)WerkstoffPassender SpannzapfenGewicht (Katalogwert)
NT-S100P150RV1Leistungsstarkes pneumatisches Spannfutter< 0,003 mm> 10.000 NGehärteter EdelstahlNT-S100P57RV118 kg
NT-S100P100RV2Seitlich vertikales pneumatisches Spannfutter< 0,003 mm> 6.000 NGehärteter EdelstahlNT-S100P57RV16,3 kg
NT-S100P100RV1Standard-Pneumatikspannfutter< 0,003 mm> 6.000 NGehärteter EdelstahlNT-S100P57RV15 kg
NT-S100P100RV3Rechtwinkliges pneumatisches Spannfutter< 0,003 mm> 6.000 NGehärteter EdelstahlNT-S100P57RV118 kg
NT-S100P56RV1Manuelles Spannfutter2–4 × 90° feste IndexierungManueller Schnellwechsel ohne LuftversorgungGehärteter EdelstahlNT-S100P36RV10,8 kg
Zubehör, Spannzapfen und Verlängerungen 7 Positionen

Zubehörfamilien

Spannzapfen

Pneumatische und manuelle Spannfutterschnittstellen.

Spannzapfen der R-Serie, technische Daten
Modell Verwendung Referenz (Katalogangabe)
Für pneumatische Spannfutter der R-SerieZubehör: pneumatischer Spannzapfen; Merkmal: passende Schnittstelle der pneumatischen Familie; Werkstoff: gehärteter Edelstahl; Gewicht (Katalogwert): 0,15 kg
Für das manuelle Spannfutter und die manuellen VerlängerungenZubehör: manueller Spannzapfen; Merkmal: passende Schnittstelle der manuellen Familie; Werkstoff: gehärteter Edelstahl; Gewicht (Katalogwert): 0,15 kg

Manuelle Verlängerungen

Zusätzliche Reichweite innerhalb der manuellen Referenzfamilie.

Manuelle Verlängerungen der R-Serie, technische Daten
Modell Verwendung Referenz (Katalogangabe)
Mehr Reichweite innerhalb der manuellen ReferenzfamilieZubehör / Verlängerung: manuelles Verlängerungsspannfutter; Merkmal: 6 in, Katalogmaß, 4.000 N, Katalogwert; Werkstoff: gehärteter Edelstahl; Gewicht (Katalogwert): 2 kg
Mehr Freiraum für Vorrichtungstürme und beengte ZugängeZubehör / Verlängerung: manuelles Verlängerungsspannfutter; Merkmal: 10 in, Katalogmaß, 4.000 N, Katalogwert; Werkstoff: gehärteter Edelstahl; Gewicht (Katalogwert): 2,5 kg

Positionierplatten

Kompakte, mittlere und größere Referenzaufbauten.

Positionierplatten der R-Serie, technische Daten
Modell Verwendung Referenz (Katalogangabe)
Kompakte Positionierplatte für kleinere ReferenzaufbautenZubehör: Positionierplatte der R-Serie; Merkmal: integrierter Schleifprozess, Katalogangabe hohe Genauigkeit / hohe Festigkeit; Werkstoff: gehärteter Edelstahl; Gewicht (Katalogwert): 0,15 kg
Mittlere Positionierplatte, wenn mehr Auflagefläche nötig istZubehör: Positionierplatte der R-Serie; Merkmal: integrierter Schleifprozess, Katalogangabe hohe Genauigkeit / hohe Festigkeit; Werkstoff: gehärteter Edelstahl; Gewicht (Katalogwert): 0,25 kg
Größere Positionierplatte für schwerere Vorrichtungen und 4-Achs- / 5-Achs-AnwendungenZubehör: Positionierplatte der R-Serie; Merkmal: integrierter Schleifprozess, Katalogangabe hohe Genauigkeit / hohe Festigkeit; Werkstoff: gehärteter Edelstahl; Gewicht (Katalogwert): 1,1 kg

Pneumatische Modelle stehen im Katalog mit Druckbetätigung 0,5–0,8 MPa, mechanischer Selbsthemmung, Selbstreinigung der Bezugsfläche, Dichtheitsprüfung und Funktionen zur Innenbohrungsreinigung. Bestätigen Sie den endgültigen Montageaufbau, die Luftführung und die Spannzapfenfamilie, bevor Sie über mehrere Maschinen vereinheitlichen.

Anwendungen und Stationsabläufe

Die Familie der R-Serie unterstützt unterschiedliche Maschinenanordnungen.

Produktansicht des Datumfutters der R-Serie

EDM und Referenzübergabe

Behalten Sie eine Referenzlogik zwischen Fräsen, Senkerodieren und Messstationen.

Seitenansicht des Datumfutters der R-Serie

CNC-Wechsel bei wechselnden Aufträgen

Pneumatische oder manuelle Varianten sind die Auswahl, wenn bei kurzen Serien weniger Neuaufbau an der Maschine nötig sein soll.

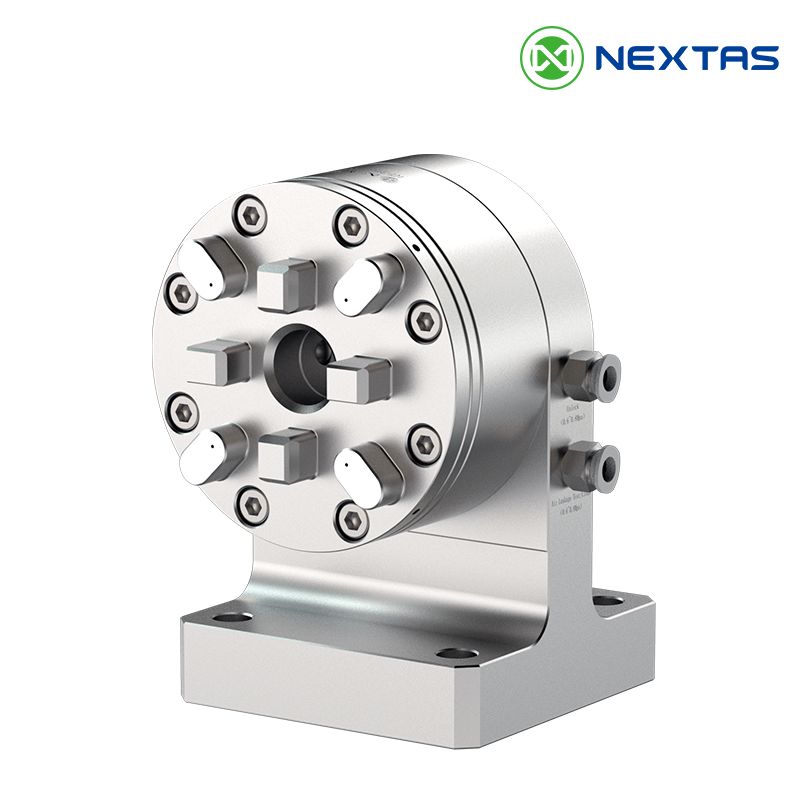

Datumfutter der R-Serie für eine vertikale Montageanordnung

4-Achs- und 5-Achs-Anordnungen

Seitlich vertikale und rechtwinklige Ausführungen helfen, wenn Vorrichtungszugang und Indexierlage wichtig sind.

Produktansicht des kompakten Datumfutters der R-Serie

Voreinstellung und Prüfung

Manuelle und Verlängerungsvarianten helfen, Aufbauten abseits der Spindel aufzubauen, zu übergeben und zu prüfen.

EDM und Referenzübergabe

Planen Sie Fräsen, Senkerodieren und Prüfung mit einer für jede Station bestätigten Kombination aus Halter, Spannzapfen und gegebenenfalls Adapter. Ein gemeinsamer Serienname belegt keine direkte Austauschbarkeit zwischen manueller und pneumatischer Aufnahme.

Zugang an Dreh- und Schwenkachsen

Seitlich vertikale, abgewinkelte oder erhöhte Bauformen schaffen andere Zugangsrichtungen. Prüfen Sie beladene Hüllkurve, Werkzeugreichweite und die vollständige Montageschnittstelle an jeder Station.

Voreinstellung und Prüfung

Eine manuelle Aufnahme kann die Vorbereitung außerhalb der Maschine unterstützen. Der Transferweg wird erst nach Prüfung der Halter-, Spannzapfen- und Adaptergeometrie sowie der Bezugsmessung zwischen den Stationen freigegeben.

Einbauansichten aus dem Katalog

Die Katalogfotos zeigen Einbaulösungen. Stimmen Sie Spannfutter, Halter, Maschinenraum und Prozess mit der freigegebenen Zeichnung ab.

Bezugsfutter in einer Drehmaschine
NEXTAS-Katalog 2026 · S. 32 — Bezugsfutter in einer Drehmaschine
Bearbeitung eines Werkstücks auf einem geneigten Rundtisch
NEXTAS-Katalog 2026 · S. 32 — Bearbeitung eines Werkstücks auf einem geneigten Rundtisch
Werkstück am Spannfutter einer Drehachse beim Fräsen
NEXTAS-Katalog 2026 · S. 32 — Werkstück am Spannfutter einer Drehachse beim Fräsen

Mit Nachweis in Betrieb nehmen

Einführung und Abnahme

Nutzen Sie für jede Station einen dokumentierten Referenzaufbau. Prüfen Sie das montierte Spannfutter, den Spannzapfen, die Platte, die Versorgung und die Handhabung gegen die Toleranz Ihres eigenen Prozesses.

01 · Vorbereiten

Aufbau zuordnen und reinigen

Notieren Sie Modell, Spannzapfen, Platte, Befestiger und Luftführung und reinigen Sie die Bezugsflächen.

02 · Prüfen

Nachspannen und übergeben

Messen Sie die wiederholte Anlage und, wo relevant, die Bewegung zwischen Maschine, Platz und Prüfung.

03 · Freigeben

Betriebsbasis festlegen

Geben Sie gegen die interne Toleranz frei und dokumentieren Sie Reinigung, Prüfung und Eskalation.

Abnahmeprüfplan 4 Prüfungen

Wiederholtes Nachspannen: Messuhrwerte nach mehreren kontrollierten Neuauflagen aufnehmen.

Anlage der Schnittstelle: Keine Verschmutzung, kein Kippen, keine Grate und keinen unvollständigen Kontakt bestätigen.

Pneumatischer Betrieb: stabiles Takten mit sauberer Luft 0,5–0,8 MPa prüfen, wo die Ausführung pneumatisch ist.

Übergabeprüfung: Keine unerwartete Referenzverschiebung zwischen den vorgesehenen Stationen bestätigen.

Foto einer KMG-Messumgebung neben vier getrennten Feldern: ein vor einem festen Messgerät neu aufgesetzter Träger, die Übertragung zwischen zwei vermessenen Stationen, Zerspanung mit anschließender Werkstückprüfung und die Ankunft eines Handhabungsgeräts über einer Zielposition. Es sind keine Messergebnisse dargestellt.
Jedes Ergebnis innerhalb seiner eigenen Prüfgrenzen bewerten Oben links wird nur der Träger entfernt und wieder aufgesetzt: Aufnahme, Messgerätestativ und Messrichtung bleiben unverändert, und nach jedem erneuten Aufsetzen wird derselbe Referenzpunkt abgelesen. Oben rechts kommen benannte Stationen und ihre Koordinatenbeziehungen hinzu. Unten links kommen Einflüsse des tatsächlichen Schnitts, der Werkstückspannung, des thermischen Zustands und der Prüfung hinzu. Unten rechts geht es um die Ankunft des Handhabungsgeräts, bevor die Präzisionsschnittstelle sitzt. Für jede Prüfung die unveränderten Messwerte mit Vorzeichen und den vereinbarten Bezug aufbewahren; ein Ergebnis aus einem Feld kann die anderen nicht nachweisen. Dies sind beispielhafte Prüfumfänge ohne Daten, allgemeingültige Zykluszahlen oder Fähigkeitsnachweis. Technisches Schaubild in voller Größe öffnen
Wartung und Diagnose Betriebsroutine

Ablauf

  • Jede Schicht: Bezugsflächen, Bohrungen und Spannzapfen reinigen.
  • Wöchentlich: Grate, Einschläge, Anlageverschleiß und Handhabungsschäden prüfen.
  • Monatlich: Die Wiederholgenauigkeitsbasis des Referenzaufbaus prüfen.
  • Vierteljährlich: Luftführung, Dichtungen und Befestiger prüfen.

Schnelle Eingrenzung

  • Drift der Wiederholgenauigkeit: Passenden Spannzapfen reinigen und bestätigen.
  • Langsamer pneumatischer Takt: Druck, Filter und Leitungen prüfen.
  • Zugangsproblem: Rechtwinklige, seitlich vertikale oder Verlängerungsgeometrie prüfen.
  • Abweichung zwischen Stationen: Montageaufbau und Arbeitsanweisung vereinheitlichen.

Teilen Sie die Stationsanordnung und das Abnahmeziel für eine Konfigurationsprüfung.

Anfrage zur R-Serie starten

Seite aktualisiert . Die Katalogwerte dieser Familie stammen aus dem NEXTAS-Katalog 2026 für industrielle Schnellwechsel-Spanntechnik. Prüfen Sie zeichnungsabhängige Maße anhand der Zeichnung des gewählten Modells. Katalog anfordern. Werk, Kataloge und Messen.

Produktunterlagen

Katalog und Projektdateien

Der Katalog bietet einen Überblick über die Baureihe. Senden Sie die vorhandenen Angaben zu Maschine, Werkstück und Modell; unsere Anwendungstechnik hilft, die Konfiguration und die verfügbaren Zeichnungen oder CAD-Daten im vereinbarten Vertraulichkeitsrahmen zu klären.

Vollständige Daten vergleichen

Häufige Fragen

01. Welche Produkte gehören zum Datumfutter-System der R-Serie?

Die Familie umfasst leistungsstarke pneumatische, seitlich vertikale pneumatische, rechtwinklige pneumatische, standardpneumatische, manuelle und manuelle Verlängerungs-Spannfutter sowie die passenden Spannzapfen für jede Schnittstelle.

02. Welche Modelle sind pneumatisch und welche manuell?

NT-S100P150RV1, NT-S100P100RV2, NT-S100P100RV1 und NT-S100P100RV3 sind pneumatische Spannfutter. NT-S100P56RV1 ist das manuelle Spannfutter, NT-S100P56RV2 und NT-S100P56RV3 sind manuelle Verlängerungen.

03. Welche Wiederholgenauigkeit kann ich von der R-Serie erwarten?

Die pneumatischen Katalogmodelle sind mit einer Wiederholpositioniergenauigkeit unter 0,003 mm angegeben. Das eingebaute Ergebnis hängt vom passenden Spannzapfen, von der Aufnahme, von der Sauberkeit der Bezugsflächen und von der Wartung des Aufbaus ab.

04. Wann sollten Sie die seitlich vertikale oder die rechtwinklige Ausführung wählen?

Wählen Sie das seitlich vertikale Spannfutter, wenn der kompakte Wechsel von vier Seiten oder die seitliche Montage im Vordergrund steht. Wählen Sie das rechtwinklige Spannfutter, wenn Vorrichtungszugang, Mehrachsausrichtung oder die Zugänglichkeit von fünf Seiten wichtiger ist.

05. Kann das manuelle Datumfutter der R-Serie ohne Luftleitungen verwendet werden?

Ja. Das manuelle Spannfutter ist für den Schnellwechsel vorgesehen, wo keine Luftleitung verfügbar ist. Es eignet sich für Voreinstellung, Vorrichtungsvorbereitung, Prüfübergabe und flexible Aufbauten an der Maschine.

06. Welche Versorgung brauchen die pneumatischen Modelle?

Die pneumatischen Katalogmodelle nutzen eine Druckbetätigung im Bereich 0,5–0,8 MPa. Planen Sie außerdem saubere Luft, eine steife Aufnahme und eine einfache Routine zum Reinigen der Bezugsflächen und inneren Schnittstellen.

07. Eignet sich die R-Serie für System-3R-kompatible Abläufe?

Ja, die Seite ist auf System-3R-kompatible Referenzabläufe ausgerichtet. Bevor Sie über mehrere Stationen skalieren, bestätigen Sie Palette, Spannzapfen und Aufspannbild, die Sie vereinheitlichen wollen, damit die Austauschbarkeit beherrscht bleibt.

08. Liefern Sie Spannzapfen, Positionierplatten und Hinweise zur Montage?

Ja. Wir helfen, Spannfutterkörper, Spannzapfentyp, Verlängerungslänge, Montageplatte und Einbauart zu Ihrem Maschinentisch, Ihrer Vorrichtungsplatte, Ihrem Voreinstellplatz oder Ihrer Prüfkette zu passen.
