CNC-Automatisierung
Vollautomatischer Palettenwechsler & Palettenwechselsystem
Hohe Maschinenauslastung und wiederholbare Ergebnisse
Das NEXTAS Palettenwechselsystem hilft, Stillstandszeiten zu reduzieren, Rüstwechsel zu standardisieren und die Mehrpaletten-Fertigung planbarer zu machen. Es eignet sich für Betriebe, die von manueller Handhabung auf stabilere, automatisierungsfähige Abläufe umstellen wollen.
Manuelle + APC Projektpfade
Rüsten außerhalb der Maschine oder unbeaufsichtigter Betrieb
Nullpunkt- und Palettenpool-fähig
Lieferzeit: Nach Zeichnungs-, Mengen- und Umfangsprüfung bestätigt
MOQ: 1 Stück
Zahlung: T/T · L/C
Qualitätsnachweise im Angebot abgestimmt
Lieferant mit MIC-Audit
Technische Kern-Highlights
- Kegelflächen-Positionierung: Bietet stabile Spannung und wiederholbare Ergebnisse.
- Druckspannung: Kolbengetriebene mechanische Selbstverriegelung sorgt für hohe Spannkraft.
- Luftdichtheitsprüfung: Eine modellbezogen dokumentierte Luftdichtheitsprüfung kann den Sitz überwachen und ein Prozesssignal an die CNC senden. Sie bestätigt allein weder Verriegelung noch Haltekraft oder die Genauigkeit des vollständigen Aufbaus.
- Selbstreinigung: Dokumentierte Ausblasöffnungen können die Reinigung der Referenzflächen unterstützen. Verbleibende Späne, Anlagezustand und erreichbare Wiederholgenauigkeit im gewählten Aufbau prüfen.
Schnelle Projektübergabe
Teilen Sie Palettengröße, Wechselziel und Maschinenlayout
Wir helfen zuerst, manuelle Palettenlogik von echten APC-Projekten zu trennen, und ordnen dann das passende Palettenformat, die Datum-Schnittstelle und die nötige Automationsstufe zu.
Maschinentisch & Stellfläche
Senden Sie Maschinenmodell, Tischgröße, verfügbare Seitenfreiheit und ob es sich um Retrofit oder Neumaschine handelt.
Manuell vs. APC-Ziel
Teilen Sie mit, wie häufig umgerüstet wird, ob außerhalb der Maschine vorbereitet wird und wie viele unbeaufsichtigte Betriebsstunden pro Schicht geplant sind.
Paletten- & Genauigkeitsplan
Nennen Sie Teilefamilie, Palettentyp, Wiederholziel und ob das System mit Nullpunkt- oder Datum-Schnittstellen kombiniert werden soll.
CNC-Palettenwechselsystem: höhere Spindellaufzeit, schnellere Rüstzeiten, bessere Wiederholgenauigkeit
Mit einem Palettenwechselsystem (manuell oder automatisch) können Sie den nächsten Auftrag außerhalb der Maschine vorbereiten, während die Bearbeitung läuft. Für Hochmix-/Kleinserienfertigung (HMLV) bedeutet das weniger Stillstand, weniger erneutes Ausrichten und einen besser planbaren Prozess.
Rüstzeit reduzieren
Vorrichtung und Werkstück außerhalb der Maschine vorbereiten; die Wechselzeit mit beladener Palette bei der Abnahme der gewählten Bauform bestätigen.
- Schnellwechsel-Arbeitstisch für VMC / 3-Achs-Fräsen
- Wiederholgenaue Palettenreferenzen reduzieren das erneute Antasten
- Standardisierte Vorrichtungen und Palettenplatten über Jobs hinweg
Genauigkeit & Konsistenz verbessern
Prüfen Sie Bezugnahme und Palettensitz am ausgewählten Aufbau. Eine Spannrückmeldung bestätigt nur den im Signalplan festgelegten Sensorzustand und dessen Prüfumfang; sie belegt keine identische Lage nach jedem Wechsel. Die installierte Wiederholgenauigkeit wird mit dem dokumentierten Messverfahren über vollständige Entlade-, Reinigungs-, Belade- und Spannzyklen abgenommen.
- Wiederholgenauigkeit im Mikrometerbereich (modellabhängig)
- Sitz-/Dichtheitsprüfung für sicherere Automatisierung
- Ausblasen ist eine konfigurationsabhängige Reinigungsoption; Düsen, Luftversorgung und Ablauf prüfen und saubere Bezugsflächen sowie Palettensitz vor dem Spannen bestätigen
Unbeaufsichtigte Bearbeitung ermöglichen
Automatischer Palettenwechsel ist ein pragmatischer Einstieg in die CNC-Automatisierung – oft einfacher als eine komplette Roboterzelle.
- SPS + HMI-Steuerung mit Standard-I/O / M-Code-Signalen
- Unterstützt Paletten-Queue-Workflows und Wiederholrüstungen
- Ausbaufähig Richtung Palettenpool / FMS und MES
Typische Einsatzbereiche für Palettenwechselsysteme
Palettenwechselsysteme sind verbreitet in Luft- und Raumfahrt, Automotive, Formenbau, Medizintechnik und der allgemeinen Präzisionsbearbeitung – besonders wenn mehrere Vorrichtungen, Schraubstöcke oder Tombstones in derselben Maschine rotieren. Sie eignen sich auch für Teilefamilien und unbeaufsichtigte CNC-Bearbeitung.
Schnelle Empfehlung?
Senden Sie VMC-Modell, Tischgröße, typisches Teilegewicht und gewünschte Wechselzeit. Wir schlagen eine passende manuelle oder automatische Konfiguration vor.
Mit einem Ingenieur sprechenManuell vs. Automatisch: die passende Palettenwechsler-Konfiguration
Klären Sie die Verfügbarkeit des Bedienpersonals und das anfängliche Automatisierungsbudget, bevor Sie die folgenden Abläufe vergleichen.
Manuelles Palettenwechselsystem
Ein Einstieg mit geringeren Anfangskosten, wenn für jeden Palettenwechsel ein Bediener verfügbar ist.
Automatisches Palettenwechselsystem (APC)
Planen Sie die Palettenwarteschlange und die Anbindung an die Maschinensteuerung, bevor Sie einen unbeaufsichtigten Betrieb vorsehen.
| Auswahlkriterium | Manuell | Automatisch (APC) |
|---|---|---|
| Typisches Ziel | Rüstzeit reduzieren & Vorrichtungen standardisieren | Palettenwechsel, vollständige Zykluszeit und Zellabnahme planen |
| Wechselablauf | Bedienerunterstützter Palettentausch | Automatischer Zyklus mit Sensorik und Verriegelungen |
| Ideal für | Lohnfertiger, Prototypen, häufige Teilewechsel | Batch-Fertigung, HMLV in Serie, unbeaufsichtigte Bearbeitung |
| Integration | Einfach; minimale CNC-Signale | SPS/HMI; unterstützt I/O und Netzwerkprotokolle (modellabhängig) |
Palettenvarianten
Wählen Sie die Palettenoberfläche passend zu Spannmitteln, Werkstück und Last: T-Nuten-Paletten für die ausgewählte Befestigung, Aluminium-Paletten für das erforderliche Handling und Nullpunkt-Paletten mit bestätigter Schnittstellenpaarung. Magnetpaletten erfordern geeigneten ferromagnetischen Werkstoff; wirksame Kontaktfläche, Materialdicke, Luftspalt und tatsächliche Schnittkräfte müssen mit dem ausgewählten Magnetsystem geprüft werden. Eine flache Form allein bestätigt keine Haltekraft. Messen Sie Belade- und Wechselzeit am vollständigen Aufbau.
Aluminium-Palette
Werkstoff: Aluminiumlegierung
Größe: An Maschinenverfahrweg anpassbar
T-Nuten-Palette
Werkstoff: Martensitischer Edelstahl
Größe: An Maschinenverfahrweg anpassbar
Magnet-Palette
Werkstoff: Martensitischer Edelstahl
Größe: An Maschinenverfahrweg anpassbar
Nullpunkt-Palette
Mit Nullpunkt-Positionierer
Werkstoff: Martensitischer Edelstahl
Produktserie 2.1

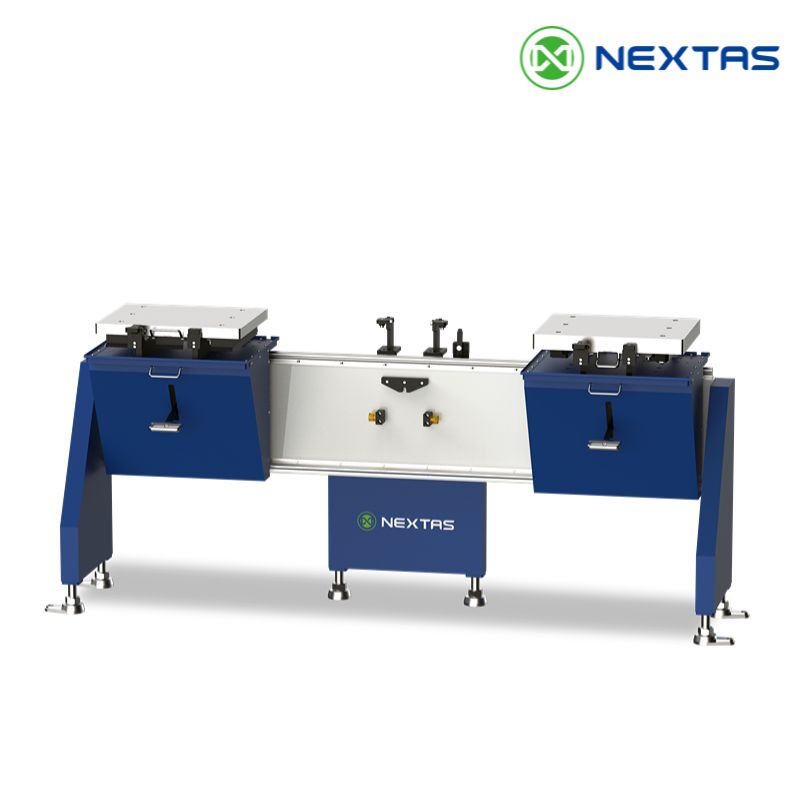

Manueller Palettenwechsel
Der manuelle Palettenwechsler ist eine praxisnahe Lösung, um Rüstzeiten an einem vertikalen Bearbeitungszentrum (VMC) zu reduzieren. Vorrichtungen können außerhalb der Maschine auf der Palette gespannt werden; der Palettentausch erfolgt schnell – ideal für häufige Teilewechsel, Prototypen und Kleinserien.
Hauptvorteile
-
Stabiles Be- & Entladen
Flexibles Doppelstationsdesign unterstützt front- oder seitenseitiges Beladen für Hochmix-/Kleinserienfertigung.
-
Schnelles Laden & Bearbeiten
Die nächste Vorrichtung außerhalb der Maschine vorbereiten und spannen; Wechsel- und Prüfzeit für die gewählte Konfiguration bestätigen.
-
Höhere Maschinenauslastung
Beladung außerhalb der Maschine und ein schneller Maschinentransfer können die Anlagennutzung erhöhen.
-
Sicher & Arbeitssparend
Externe Spannung ermöglicht schnelle Positionierung mit einfacher Bedienung und reduziert Arbeitsaufwand.
Ein englischsprachiges NEXTAS Video zeigt den auf dieser Seite beschriebenen Anwendungs- und Arbeitsablauf. Produktauswahl und Leistungsdaten müssen für das konkrete Projekt technisch bestätigt werden.
Technische Daten (Manuell)
Technische Daten (Automatisch)| Steuerungssystem | Manuelle Schubsteuerung |
|---|---|
| Kompatible Systeme | Maschinen-/Steuerungsschnittstelle für Modell, I/O und Sicherheitskonzept projektbezogen bestätigen. |
| Transportlast | 100 kg |
| Sitzkontrolle | Dichtheitsüberwachung |
| Lastprüfung | Paletten-, Vorrichtungs- und Werkstückmasse sowie Schwerpunkt für die gewählte Maschine bestätigen; die Hublast der Positionierbasis ist nicht die Transportlast. |
| Spezifikation | V4 Positionierreferenz |
| Wiederholgenauigkeit der Positionierbasis | < 0,005 mm |
| Spannkraft | 60.000 N |
| Max. Hebelast | 600 kg |
Produktserie 2.2

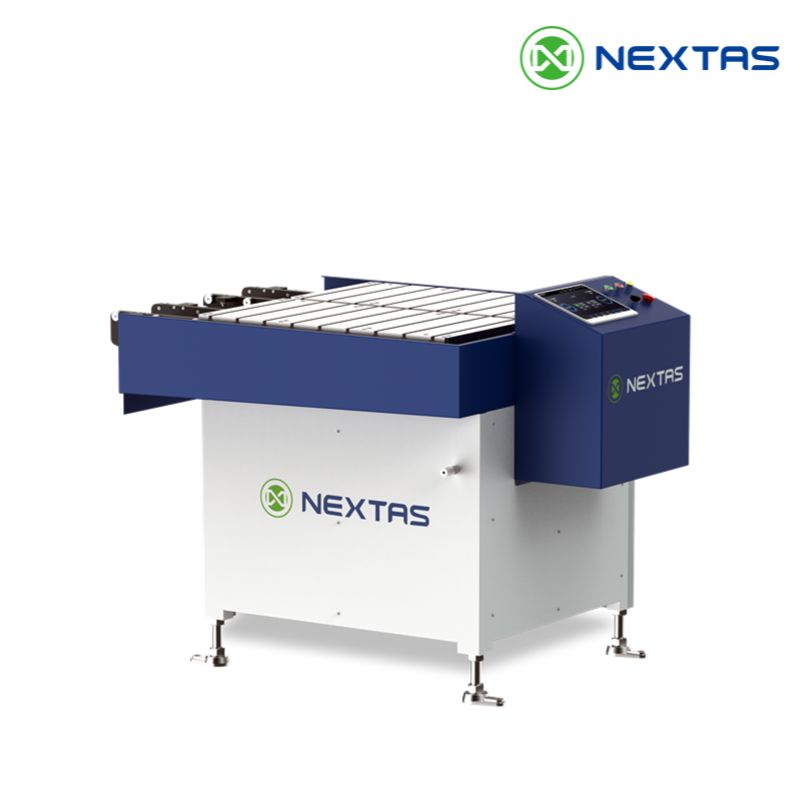

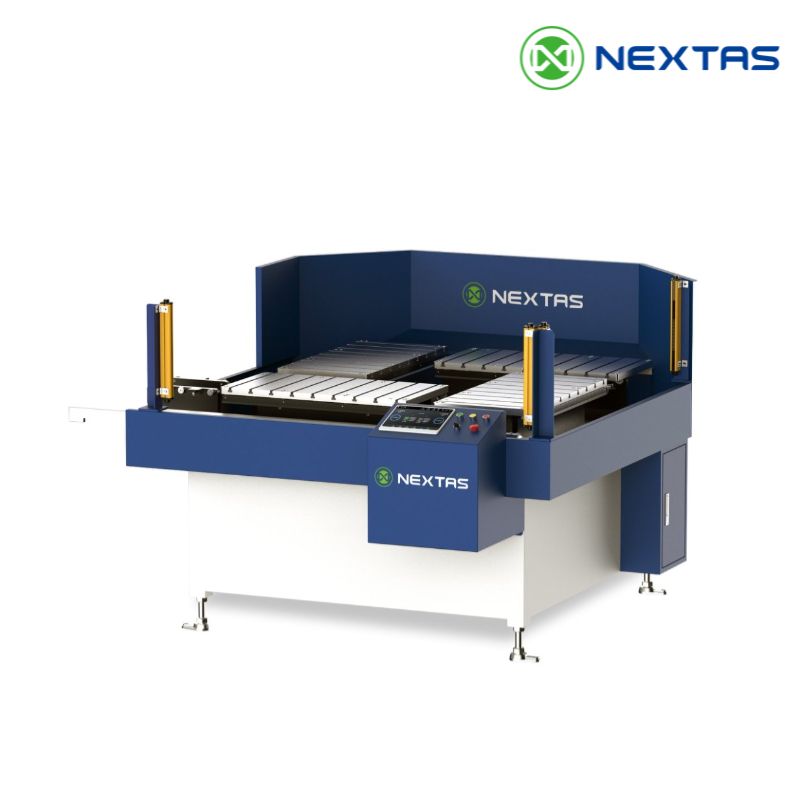

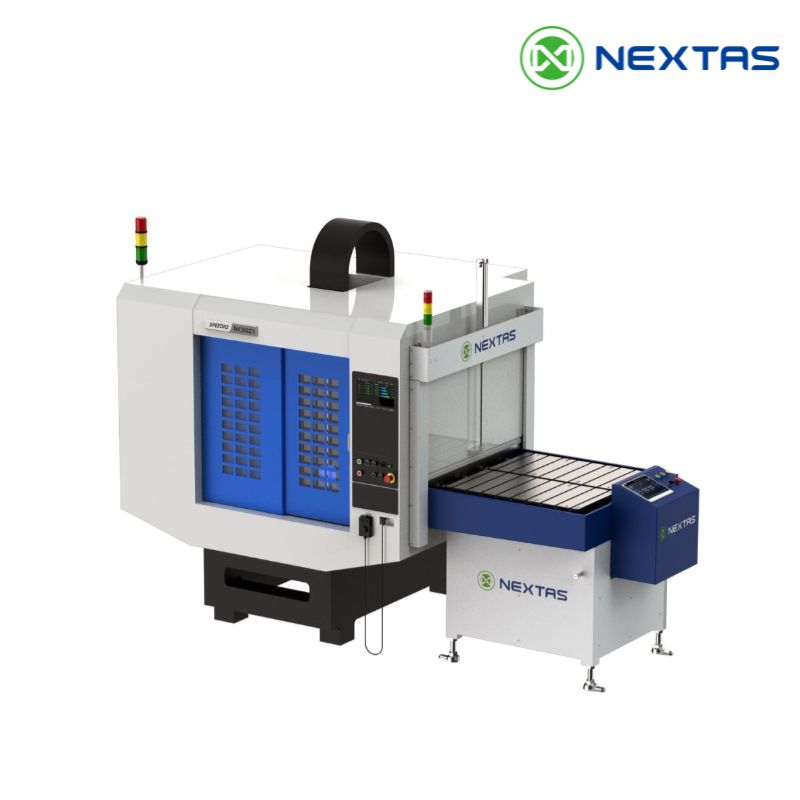

Automatischer Palettenwechsel
Ein automatischer Palettenwechsler (APC) automatisiert den Wechsel und nutzt Prozesssignale zur Bestätigung von Palettensitz und Spannzustand vor der Bearbeitung. Spindellaufzeit und unbeaufsichtigter Betrieb hängen von der vollständigen Zelle einschließlich Steuerungsintegration, Schutzeinrichtungen und Fehlerwiederanlauf ab.
Ein englischsprachiges NEXTAS Video zeigt den auf dieser Seite beschriebenen Anwendungs- und Arbeitsablauf. Produktauswahl und Leistungsdaten müssen für das konkrete Projekt technisch bestätigt werden.
Hauptvorteile
-
Robuste externe Spanneinheit
Hochfeste starre Halterungsstruktur für kundenspezifische Schwerlastkonfigurationen. Kompakte Stellfläche mit integriertem Schutz.
-
Katalog-Wiederholgenauigkeit der V4/V6/V8-Positionierbasis <0,005 mm; die eingebaute Anlage separat abnehmen
Die Nullpunkt-Positionierbasis wird mit der passenden Palette und Befestigung ausgewählt. Prüfen Sie Palettensitz und installierte Wiederholgenauigkeit unter den dokumentierten Reinigungs-, Spann-, Last- und Messbedingungen; eine Prozessrückmeldung ersetzt die Messung nicht.
-
Breite BAZ-Kompatibilität
Kompatibel mit zahlreichen BAZ-Marken. Unterstützt Front- oder Seitenwechsel mit anpassbaren Palettengrößen.
-
Intelligente integrierte Steuerung
Eigenentwickeltes Steuerungssystem unterstützt MES/SCADA-Integration für unbeaufsichtigte automatische Beladung, Management und Datenvisualisierung.
Technische Daten (Automatisch)
Technische Daten (Manuell)| Steuerungssystem | NEXTAS |
|---|---|
| Kompatibilität | Maschinen-/Steuerungsschnittstelle für Modell, I/O und Sicherheitskonzept projektbezogen bestätigen. |
| Kommunikation | Protokoll, Datenpunkte und Signalquittung für die gewählte CNC/SPS-Schnittstelle bestätigen. |
| Systemfunktionen | Doppelstation, Produktbearbeitung, Ausstoßüberwachung, Kapazitätsstatistik |
| Transportgeschwindigkeit | 300 mm/s |
| Transportlast nach Bauform | 200 kg Frontbeladung; 350 kg Seitenbeladung oder Vierstationen-System; 1.500 kg Portalbauform. |
| V4-Positionierbasis | 60.000 N Spannkraft · 600 kg Hublast · Wiederholgenauigkeit < 0,005 mm |
| V6-Positionierbasis | 90.000 N Spannkraft · 900 kg Hublast · Wiederholgenauigkeit < 0,005 mm |
| V8-Positionierbasis | 120.000 N Spannkraft · 2.000 kg Hublast · Wiederholgenauigkeit < 0,005 mm |
Konstruktions- und Integrationsleitfaden für automatische Palettenwechsler
Planen Sie einen APC für Palettenpool, Roboterzelle oder unbeaufsichtigte Fertigung? Der Leitfaden hilft bei Kapazitätsauslegung, I/O-Signalquittung und Sicherheitsverriegelungen sowie beim Abschätzen des Zykluszeiteffekts – für hohe Wiederholgenauigkeit und geringe Integrationsrisiken. Bevor Sie die Palettenanzahl festlegen, vergleichen Sie die Planung von Zweipaletten-APC und Mehrpalettenpools mit Ihrer gemessenen Schnittzeit, Ihrem Auftragsmix und dem erforderlichen Puffer.
Kapazität & Palettengrößen-Worksheet
Palettengröße, Nutzlast und Kippmoment früh festlegen – besonders bei 5-Achs-Aufspannungen – damit Positionierung und Wiederholgenauigkeit stabil bleiben.
Festlegung
Palette + Vorrichtung + Werkstück (inkl. Kühlschmierstoff)
Warum wichtig
Einfluss auf Dynamik, Lagerung und sichere Beschleunigung
Festlegung
Schwerpunkt-Versatz zur Referenzebene (X/Y/Z)
Warum wichtig
Entscheidend für Wiederholgenauigkeit bei hohen Schnittkräften
Festlegung
Toleranz für Position und Nach-Indizieren
Warum wichtig
Definiert Referenzierung und Prüfkonzept
Festlegung
Fluten/IKZ, Späneform, Abfuhr
Warum wichtig
Relevant für Dichtungen, Sensorik, Langzeitstabilität
Festlegung
Roboter, Palettenpool, FMS, Losgröße
Warum wichtig
Legt Strategie und Bestätigungen fest
Steuerungs-I/O & Sicherheitsverriegelungen
Eine abgestimmte Signalquittung aus M-Codes, E/A und Bestätigungen unterstützt den Wechselablauf. Die erforderlichen Sicherheitsfunktionen, sicheren Zustände und Wiederanlaufbedingungen werden durch die Risikobeurteilung und Abnahme der vollständigen Zelle festgelegt.
Typische Umsetzung
Anwesenheitssensor an der im Signalplan bezeichneten Übergabe- oder Aufnahmeposition; Sensortyp und Erfassungsbereich für die Konfiguration festlegen
Hinweise
RFID liest eine Paletten-ID; das beweist weder physischen Sitz noch Verriegelung. Anwesenheit, Sitz und Spannzustand mit getrennten, für die jeweilige Position bestätigten Signalen prüfen.
Typische Umsetzung
Druckschalter + Positionssensor
Hinweise
Nicht nur Druck als Sicherheitskriterium verwenden
Typische Umsetzung
Positionssensor an der festgelegten Entriegelungsposition; Signalbedeutung im Schalt- und Ablaufplan bestätigen
Hinweise
Nur für die festgelegten Freigabe- und Palettentransferschritte nach bestätigter Lastübernahme verwenden. Bearbeitungsachsen erfordern üblicherweise einen bestätigten Spannzustand; alle Bewegungsfreigaben aus der geprüften Zellensequenz ableiten.
Typische Umsetzung
Sicherheitsrelais / PLC
Hinweise
Erforderliche Sicherheitsfunktionen und Leistungsstufe aus der Risikobeurteilung der gesamten Zelle ableiten
Typische Umsetzung
Redundante Druckschalter
Hinweise
Druckverlauf loggen → Lecks früh erkennen
Typische Umsetzung
Digitale I/O + Timeout-Logik
Hinweise
Sichere Zustände für Recovery nach E-Stop
Zykluszeit- & ROI-Schnellmodell
Spindellaufzeitgewinn mit einem Vorher/Nachher-Modell abschätzen – hilfreich für die Entscheidung APC vs. manuell.
So nutzen
Antasten, Ausrichten, Spannen, Messen
Typischer Effekt
Basis für Amortisation
So nutzen
Wechsel + Bestätigung
Typischer Effekt
Spindelstillstandszeit vor und nach der Integration messen
So nutzen
Hoher Mix profitiert am stärksten
Typischer Effekt
Mehr Aufträge/Schicht mit gleichem Personal
So nutzen
Schneiden vs. Stillstand
Typischer Effekt
OEE steigt durch palettierte Abläufe
So nutzen
Überstunden/Nachtzuschläge einbeziehen
Typischer Effekt
Quantifiziert Einsparung + Mehroutput
So nutzen
Fehlspannung/Fehlbeladung tracken
Typischer Effekt
Verriegelungen + Wiederholgenauigkeit reduzieren Risiko
Plan für vorbeugende Wartung
Erstellen Sie einen dokumentierten Wartungs- und Prüfplan nach den Anleitungen des ausgewählten APC, der Positionierbasis und der Versorgungskomponenten. Die folgenden Aufgaben sind Planungsbeispiele. Intervalle werden anhand der tatsächlichen Wechselzyklen, Lasten, Verschmutzung, Feuchtigkeit und Messwertentwicklung festgelegt; feste Kalenderperioden oder eine garantierte Wiederholgenauigkeit werden nicht vorausgesetzt.
Prüfen
Referenzflächen reinigen; Späne entfernen
Warum
Rückstände können den Sitz beeinflussen; tatsächlichen Zustand prüfen
Prüfen
Sensorik/Kabel prüfen; Spann/Entspann-Bestätigung testen
Warum
Signalbedeutung, Schaltpunkt und dokumentierte Reaktion auf fehlende oder widersprüchliche Signale prüfen
Prüfen
Druckstabilität prüfen; Dichtungen inspizieren; Verriegelungskette testen
Warum
Messwerte und Schaltzustände mit den festgelegten Grenzwerten vergleichen; Abweichungen untersuchen
Prüfen
Wiederholgenauigkeit mit Prüfpalette/Probe verifizieren
Warum
Messbare Qualitätsbasis
Prüfen
Gesamtinspektion: Lager, Manifold, Verschleißflächen
Warum
Zustand dokumentieren und erforderliche Reparaturen nach Modellanleitung festlegen
APC-Auswahl und DatenÖffnen
APC-Auswahl und Daten
Nutzen Sie diese Checkliste, um Anforderungen festzulegen: Palettengröße, Nutzlast, Wiederholgenauigkeit, Steuerungssignale und Sicherheitsverriegelungen. Das beschleunigt das Angebot und reduziert Integrationsrisiken.
Kern-Spezifikationen
Manueller / automatischer Palettenwechsler (modellabhängig)
Aluminium-, T-Nut-, Magnet- und Nullpunkt-Paletten
Ausgelegt für Palettenpool / Roboter / unbeaufsichtigte Workflows
Wiederholgenaue Palettenlage reduziert Neu-Nullen
Anpassbar an Maschinentische und Lochbilder
Verriegelungen und Bestätigungsstrategie (systemabhängig)
Tipp: Teilen Sie Material, Maschinenmodell und Ziel-Taktzeit. Wir schlagen Konfiguration und messbare Ziele vor.
Kompatibilität & Standards
- Integriert sich mit Nullpunkt-Systemen für wiederholgenaue Palettenlage über Maschinen hinweg.
- Unterstützt mehrere Palettenoberflächen-Standards passend zur Spannstrategie.
- Geeignet für Hochmix-Fertigung mit häufigen Palettenwechseln.
Messbare Ergebnisse (vorher → nachher)
- Umrüstzeit reduziert: schnellere Jobwechsel und höhere Spindellaufzeit.
- Standardisierung: konstante Palettenreferenzen reduzieren Setup-Streuung.
- Unbeaufsichtigter Betrieb: weniger manuelle Eingriffe im Produktionsplan.
Spann-/Vorrichtungskonfiguration
- Paletten-Spezifikation: Größe, Aufspannfläche und Last.
- Maschinenintegration: Montagebild, Schutz und Freiräume.
- Workflow: Paletten-Queue, Identifikation und sichere Spannfolge.
Nachweise & Proof
- Zell-Layout mit Palettenfluss und Sicherheitszonen.
- Demo-Video des Wechselzyklus und Referenzprüfung.
- Beispiel-Messprotokoll zur Wiederholgenauigkeit nach mehreren Wechseln.
Lieferung & Support
- Integrationsreview: Maschinenmodell und Layout zur Bestätigung.
- Installations-/Inbetriebnahme-Checkliste und Bedienerschulung.
- Serviceplan: empfohlene Ersatzteile und Wartungshinweise.
Praxisanwendungen
Von Job Shops mit mehreren Vorrichtungen bis hin zu automatisierten Fertigungszellen: Palettenwechselsysteme halten die Maschine im Schnitt. Typische Anwendungen sind Teilefamilien auf dedizierten Vorrichtungspaletten, mehrere SKUs über Nacht sowie standardisierte Rüstungen über mehrere Maschinen hinweg.
Ressourcen & Downloads
Auswahl • Integration • Wartung — SpickzettelZum Öffnen klickenZum Schließen klicken
Auswahl • Integration • Wartung — Spickzettel
Automatische und manuelle Palettenwechsler entkoppeln die Rüstzeit von der Spindelzeit, indem Sie den nächsten Auftrag laden können, während der aktuelle noch läuft. Dieser Leitfaden hilft Ihnen bei der Wahl zwischen manueller und automatischer Konfiguration, der richtigen Palettendimensionierung für Ihre Teile und der Erhaltung eines zuverlässigen Palettenwechsels über Jahre der Produktionszyklen.
1) Auswahl: die passende Konfiguration wählen
Empfohlener Ansatz…
Automatischer Palettenwechsler (APC) mit zwei Stationen und SPS-gesteuertem Wechsel.
Warum das hilft
Rüsten außerhalb der Maschine kann die Wartezeit der Spindel reduzieren; die Wechselzeit wird für APC, Palette, Schutz, Steuerung und Maschinenverriegelungen bestätigt.
Empfohlener Ansatz…
Manueller Palettenwechsler mit Nullpunkt-Aufnahmen auf Shuttle oder Drehtisch.
Warum das hilft
Für die manuelle V4-Positionierbasis nennt der Katalog <0,005 mm; installierte Wiederholgenauigkeit, Kosten und Wartung je Konfiguration vergleichen.
Empfohlener Ansatz…
Palette auf das schwerste Teil plus Vorrichtungsgewicht auslegen; Tischbelastbarkeit prüfen.
Warum das hilft
Unterdimensionierung verursacht Positionierfehler und vorzeitigen Verschleiß am Wechselmechanismus.
Empfohlener Ansatz…
APC, Roboter-Signalquittung, Paletten-ID (RFID oder Barcode) und Warteschlange für die konkrete Mehrmaschinenzelle konfigurieren und prüfen.
Warum das hilft
Eine konfigurierte ID-Lesung kann die Zuordnung von Paletten zu Aufträgen unterstützen. Vereinbaren Sie, welche tatsächlichen Wechsel-, Bearbeitungs- und Prüfereignisse gespeichert werden und wie diese Datensätze verknüpft werden. Unbeaufsichtigter Betrieb setzt die geprüfte Versorgung, Fehlerbehandlung, Sicherheitsfunktionen und Abnahme der vollständigen Zelle voraus.
2) Integration: vor der Montage vorbereiten
Typische Wahl
Palette auf die gesamte Vorrichtungshüllfläche abstimmen; dynamische Last, Schwerpunkt und Beschleunigungsgrenzen mit der Konstruktion bestätigen.
Praxistipp
Überschreiten der Nennlast führt zu Positionierfehlern beim Wechsel und beschleunigt den Verschleiß an Kurven und Schienen.
Typische Wahl
Positionierbasis und Gegenpalette nach freigegebener Schnittstellenzeichnung auswählen; Geometrie, Befestigung und zulässige Last bestätigen.
Praxistipp
Ein gemeinsamer Anschluss erlaubt den Wechsel erst nach Prüfung von Vorrichtungshüllfläche, Befestigung und zulässiger Last.
Typische Wahl
M-Codes für Wechselanforderung, Wechsel abgeschlossen, Paletten-ID-Lesung und Störsignale zuordnen.
Praxistipp
Timeout und Sicherheitszustand einrichten, damit ein blockierter Wechsel nicht zur Spindelkollision führt.
Typische Wahl
Freiraum für den Paletten-Schwenkradius, die Bediener-Beladezone und den Roboter-Greifbereich berücksichtigen.
Praxistipp
Zu enger Freiraum verursacht Kollisionen beim Wechsel und erschwert das Beladen der Vorrichtungen.
3) Wartung: Wiederholgenauigkeit stabil halten
Frühsymptom
Wechselzykluszeit steigt; Positionsstreuung nimmt zu.
Vorbeugung / Sofortmaßnahme
Schienen nach dem freigegebenen Schmierplan des ausgewählten Modells warten. Wechselzeit unter vergleichbarer Last messen; Prüfintervall nach tatsächlichen Zyklen, Betriebsbedingungen und Messwerttrend im Wartungsplan festlegen.
Frühsymptom
Palette sitzt mit Spiel; Erstmustermaße driften.
Vorbeugung / Sofortmaßnahme
Prüfintervalle und Verschleißgrenzen für das gewählte System vereinbaren; Spiel oder Wiederholabweichungen vor weiterer Produktion untersuchen.
Frühsymptom
Langsamer Wechsel, unvollständige Verriegelung, Öl auf dem Boden.
Vorbeugung / Sofortmaßnahme
Verschraubungen und Dichtungen nach Modellanleitung sowie den tatsächlichen Druck-, Last- und Einsatzbedingungen prüfen; Intervall und Leckagebewertung dokumentieren. Verfügbare, freigegebene Ersatzteile und Austauschverfahren für das ausgewählte Modell vereinbaren.
Frühsymptom
Palette klemmt beim Wechsel; Positionierflächen korrodieren.
Vorbeugung / Sofortmaßnahme
Späneschutz für den ausgewählten Wechselbereich prüfen. Reinigung der Paletten-Bezugsflächen nach Modellanleitung festlegen; vorhandene Ausblasoption, Düsen und Versorgung bestätigen und den tatsächlichen Sitz nach dem Reinigen prüfen.
Brauchen Sie Hilfe bei der Palettendimensionierung, der Wahl zwischen manuellem und automatischem Wechsler oder der Integration in Ihre Roboterzelle?
Kontaktieren Sie unsHäufig gestellte Fragen
01 Was ist ein Automatischer Palettenwechsler (APC) und für wen ist er geeignet?
Ein automatischer Palettenwechsler automatisiert den Palettenwechsel an einer CNC-Maschine und kann Rüsten außerhalb der Maschine sowie längere unbeaufsichtigte Zeitfenster unterstützen. Die tatsächlich erreichbaren Stunden hängen von Materialversorgung, Werkzeugstandzeit, Verriegelungen, Fehlerbehandlung, Sicherheit und der Abnahme des Gesamtsystems ab.
02 Was sind die wichtigsten technischen Daten des NEXTAS APC?
Palettengröße, Nutzlast, Steuerung und Wechselzeit hängen von der gewählten Bauform ab. Der Katalog nennt 200 kg bei Frontbeladung, 350 kg bei Seitenbeladung oder vier Stationen und 1.500 kg bei der Portalbauform. Die Wechselzeit ist anhand der beladenen Palette, des Fahrwegs, der Schutzeinrichtungen, der SPS-Signalquittung und der Maschinenverriegelungen bei der Abnahme zu bestätigen.
03 Mit welchen CNC-Maschinensteuerungen ist der APC kompatibel?
Kompatibilität von Steuerung, I/O, SPS, Protokoll, Firmware und Signalquittung muss für die genaue Maschine und Signalliste bestätigt werden. Die Website macht keine pauschale Kompatibilitätszusage für Steuerungs- oder CNC-Marken.
04 Welche Sicherheitsfunktionen sind im APC-System enthalten?
APC-Systeme können Schutzzäune (Lichtvorhänge oder physische Barrieren) sowie Sensoren für Palettensitz, Spannstatus und Türposition vor dem Wechselzyklus enthalten. Vor roboter- oder unbeaufsichtigtem Betrieb sind Schutz, Verriegelungen, sicherer Halt und Fehlerwiederanlauf über die Risikoanalyse der gesamten Zelle und eine FAT/SAT oder gleichwertige Abnahme zu bestätigen.
05 Wie unterstützt der APC die Hochmix-/Kleinserienfertigung (HMLV)?
Der APC kann bei HMLV helfen: Während die Maschine Auftrag A bearbeitet, kann ein Bediener Auftrag B an der externen Ladestation rüsten. Diese 'Rüsten-während-der-Bearbeitung'-Vorgehensweise verlagert einen Großteil der Rüstzeit von der Spindel; der tatsächliche Stillstand hängt von Teilemix, Palettenzahl und Integration ab.
06 Wie sieht der Installations- und Integrationsprozess aus?
Die Integration umfasst in der Regel eine Standortbewertung, die mechanische Anbindung an das BAZ und die elektrische Anbindung an die CNC-Steuerung. Der Schulungsumfang für Bediener und Instandhaltung wird im Projektplan festgelegt; die Website gibt keine universelle Liefer- oder Terminzusage.
07 Wie sollte der wirtschaftliche Nutzen eines APC bewertet werden?
Die wirtschaftliche Bewertung eines APC muss aus Standort-Ausgangslage, Teilemix, Losgröße, Schichtmodell, möglichen unbeaufsichtigten Betriebsstunden, Integrationsumfang und Gesamtkosten modelliert werden. Engineering kann das Modell unterstützen; die Website garantiert weder Amortisationszeit noch Spindelauslastung.
08 Wo erhalte ich CAD-Dateien oder technische Dokumentation?
Bitte kontaktieren Sie uns. Nach Prüfung des konkreten Maschinenmodells, der Schnittstelle, der Anwendung und des Vertraulichkeitsumfangs bestätigt das Engineering, welche 2D-/3D-Dateien für das Projekt bereitgestellt werden können. STEP-/IGES-Dateien und Baugruppenzeichnungen sind konfigurationsabhängig und werden auf der Website nicht zugesichert.
Schnelles Angebot
Angebot für Automatischer Palettenwechsler anfordern
Senden Sie diese drei Angaben für eine erste Prüfung. Für ein belastbares Angebot und eine Konfigurationsempfehlung können weitere Werkstück-, Zeichnungs- und Schnittstellendaten erforderlich sein.
