Kraftbetätigte CNC-Spanntechnik

Pneumatischer Schraubstock

Pneumatisch oder hydraulisch spannen – für wiederkehrende Fertigungsaufgaben

Bei wiederholten Beladevorgängen entfällt das manuelle Festziehen. Die Familien P75, P110 und P150 umfassen pneumatische V1- und hydraulische V2-Modelle mit unterschiedlichen Spannbereichen und Spannkräften. Gehen Sie vom Werkstück und dem verfügbaren Maschinenraum aus und wählen Sie dafür Betätigung und Backen.

Spannlösung empfehlen lassenProduktkatalog 2026 öffnen

Geschäfts-E-Mail zum Öffnen des Katalogs erforderlich

P75 / P110 / P150Baugrößen
Pneumatischer oder hydraulischer Antrieb
Weg zu Roboter und Palette
Lieferzeit: Nach Zeichnungs-, Mengen- und Umfangsprüfung bestätigt MOQ: 1 Stück Zahlung: T/T · L/C Qualitätsnachweise im Angebot abgestimmt Lieferant mit MIC-Audit

Kraftbetätigt spannen und wiederholt beladen

Pneumatische V1- und hydraulische V2-Modelle übernehmen das Festspannen des Werkstücks ohne manuelles Anziehen.

Für unterschiedliche Bearbeitungslasten wählen

Mit P75, P110 und P150 stimmen Sie Werkstückbereich, Schnittlast und Platzbedarf aufeinander ab.

Den vollständigen Beladezyklus planen

Prüfen Sie Montage, Spannzustandsmeldung und Roboterzugang gemeinsam, bevor der automatische Ablauf festgelegt wird.

Noch unsicher, welche Ausführung passt? Beschreiben Sie Ihre Aufspannung.

Spannlösung empfehlen lassen

Optionale Angaben für die technische Prüfung

Modellmatrix aus dem Katalog

Technische Daten P75 / P110 / P150

Der Katalog führt drei Baugrößen des Zentrischspanners, jeweils pneumatisch und hydraulisch. Die Vorauswahl folgt der Werkstückhülle, der Schnittlast und dem Platz auf der Maschine.

Technische Daten P75 / P110 / P150
Modell Produktcode Antrieb Arbeitsdruck Wiederholbare Spanngenauigkeit Spannkraft Verstellbereich Gewicht
P75NT-S75P75V1Pneumatisch0,5–0,8 MPa<0,01 mm4.200 N0–125 mm7 kg
P75NT-S75P75V2Hydraulisch6 MPa<0,01 mm9.000 N0–125 mm7,4 kg
P110NT-S110P110V1Pneumatisch0,5–0,8 MPa<0,01 mm12.000 N0–200 mm23,2 kg
P110NT-S110P110V2Hydraulisch6 MPa<0,01 mm30.000 N0–200 mm24,9 kg
P150NT-S150P150V1Pneumatisch0,5–0,8 MPa<0,01 mm20.000 N0–250 mm41,6 kg
P150NT-S150P150V2Hydraulisch6 MPa<0,01 mm45.000 N0–250 mm42 kg

P75 für kompakte Rohteile

Für kleinere Teile, engen Roboterzugang oder einen Tisch mit wenig Platz.

P110 für die Mitte

Für allgemeine CNC-Arbeit und gemischte Teilefamilien, die mehr Bereich und Kraft als P75 brauchen und einen kleineren Körper als P150.

P150 für schwerere Schnitte

Die größte Baugröße ist der Ausgangspunkt für größere Werkstücke, höhere Schrupplasten und anspruchsvollere Automationszellen.

Auswahl- und Automationsleitfaden

Eine Prüfliste zur Auswahl eines pneumatischen Zentrischspanners und zum Aufbau auf einer Roboterzelle, einer Palette oder einer Linie mit vielen Teilevarianten.

Schnellere Umrüstung? Setzen Sie den Spanner auf eine Nullpunktspannplatte oder eine pneumatische Nullpunktspannplatte, um die Rüstzeit zu verkürzen.
  • Teilefamilie und Backenstrategie: Backenbreite und Öffnung an die Teile anpassen; harte Backen für wiederholbares Spannen, weiche Backen für eigene Profile (im gespannten Zustand ausdrehen, wenn die Konzentrizität zählen soll).
  • Spannkraft und Schnittplan: die Kraft für Hochvorschub-Schruppen, tiefe Taschen und unterbrochene Schnitte prüfen; das pneumatische V1- oder hydraulische V2-Modell wählen und den Versorgungskreis prüfen. Der Katalog belegt keinen universellen eingebauten Druckübersetzer.
  • Ziele für die Wiederholgenauigkeit: Halten Sie eine Wiederholgenauigkeit bis 0,01 mm, indem Sie die Backensitze sauber halten, das Anzugsmoment kontrollieren und die Anlageflächen über Paletten und Vorrichtungen vereinheitlichen.
  • Montage und Referenz: Nuten und Bohrbilder für eine schnelle Ausrichtung nutzen; mit Palettenautomation (HMC/APC) verbinden, wenn die Zelle ohne Bediener an der Maschine laufen soll.
  • Automationsein- und -ausgänge: Spann- und Lösebefehle sowie Druck- oder Positionsrückmeldungen festlegen. Bewegungsfreigaben und Fehlerreaktionen in der gesamten Zelle validieren.

Backenoptionen und Teilestrategie

Wählen Sie die Backen danach, wie das Teil lagebestimmt wird (Außen, Bohrung oder eigenes Profil) und wie oft die Teilefamilie wechselt.

Auswahl- und Automationsleitfaden
BackeGeeignet fürHinweis
Harte BackenWiederholbares Spannen in der Automation und auf PalettenSitze sauber halten; Passfedern verwenden, um die Wiederholgenauigkeit bis 0,01 mm zu schützen.
Weiche Backen (im gespannten Zustand ausdrehen)Eigene Profile, dünne Wände, sichtbare FlächenMit dem Spanndruck der Fertigung ausdrehen, damit der Rückfedereffekt kleiner bleibt.
Gekordelte / GreifbackenRohe Rohteile und schweres SchruppenNur dort einsetzen, wo Abdrücke zulässig sind; das Risiko des Herausziehens prüfen.
PrismenbackenRundes Material (Wellen, Buchsen, Zylinder)Mit einer Sitzkontrolle kombinieren, damit der Roboter zuverlässig belädt.
Vorrichtungsbacken / NesterMehrteilbeladung und Abstimmung der TaktzeitSpanabfuhr einplanen; Kühlmittelnester vermeiden, die den Sitz stören.

Automationsbefehle und Prozessrückmeldungen

Steuerbefehl und gemessenen Zustand am ausgewählten Spanner und Werkstück getrennt prüfen.

Steuerbefehle und Reinigung

Spannbefehl
Zweck
Startet den Spannzyklus
Übliche Ausführung
SPS-Ausgang → Magnetventil (5/2 oder 3/2), mit Abluftdämpfer.
Lösebefehl
Zweck
Öffnet die Backen zum Beladen
Übliche Ausführung
Eigener Magnetventilkanal; Tür- und Not-Halt-Verhalten gehören zum validierten Steuerungs- und Sicherheitskonzept der Zelle.
Spanabblasen / Sitz reinigen
Zweck
Ergänzt einen Reinigungsschritt vor der Sitzprüfung
Übliche Ausführung
Zeitgesteuerter Luftstoß und Kühlmittel so führen, dass die Backensitze sauber bleiben.

Prozessrückmeldungen

Bestätigung Spann-OK
Zweck
Meldet den gemessenen Spannzustand an die Ablaufsteuerung
Übliche Ausführung
Druck- oder Positionsrückmeldung an CNC-/Roboterlogik; Erfassungsbereich und Fehlerverhalten für die konkrete Zelle validieren.
Überwachung des Luftdrucks
Zweck
Erkennt Drift des Reglers oder Ausfall der Versorgung
Übliche Ausführung
Regler und Manometer; optional ein Messumformer für den Verlauf.
Werkstück-Anwesenheitserkennung
Zweck
Erkennt, ob ein Werkstück vorhanden ist; der vollständige Sitz muss separat validiert werden
Übliche Ausführung
Induktiver/optischer Sensor oder Roboterkamera vor dem Spannen; Erfassungsbereich mit realem Werkstück, Sensoranordnung und gesamter Zelle prüfen.

Gesamte Zelle validieren

  • Anwesenheit und vollständigen Sitz für die konkrete Werkstückgeometrie, den Backenkontakt und die Sensoranordnung getrennt validieren.
  • Übliche Druck-, Positions- und Anwesenheitssignale liefern Prozessinformationen. Jede Sicherheitsfunktion erfordert eine Risikobeurteilung und validierte Schutzmaßnahmen für die gesamte Zelle.
  • Fehlerreaktion, sicheren Zustand, Rücksetzen und Wiederanlauf an der konkreten Zelle vor der Produktionsfreigabe prüfen.
Optionale Angaben für die technische Prüfung

Maschinentyp und Luftversorgung

Nennen Sie das CNC-Maschinenmodell, den verfügbaren Luftdruck (typisch 0,5-0,8 MPa), die Zahl der Luftanschlüsse auf dem Tisch und ob es ein vertikales Zentrum, ein horizontales Zentrum oder eine Drehmaschine ist.

Werkstückform und Spannkraft

Nennen Sie die Werkstückform (rund, eckig, unregelmäßig), Werkstoff und Härte, die nötige Backenbreite (P75/P110/P150) und die Spannkraft gegen die Schnittlast.

Zykluszeit und Durchsatz

Nennen Sie die Zielzykluszeit je Teil, die Losgröße, ob Pneumatik oder Hydraulik gewünscht ist, und ob mehrere Spanner oder eine Automation geplant sind.

Wo der Spanner in der Fertigung sitzt

Bei horizontalen Bearbeitungszentren sind Beladezugang und Späneabfuhr zu prüfen. Bei schweren Schnitten bestimmen Werkstückkontakt und Abstützung die zulässige Bearbeitung; der Automationsablauf wird an der vollständigen Zelle validiert. Die Einsatzmatrix unten führt die Auswahl zusammen.

Produktvorführung, zwei Minuten

Den pneumatischen NEXTAS-Zentrischspanner in Betrieb sehen

Sehen Sie den Spannvorgang und den Einbau, und vergleichen Sie danach Luftversorgung, Backenbreite, Werkstückhülle und Zielzykluszeit mit den Konfigurationen P75, P110 und P150.

Produktvorführung2:01Start auf Anforderung
Auswahl und Integration ansehen
Produktvorführung des pneumatischen NEXTAS-Zentrischspanners mit Spannvorgang und Einbau.

Matrix der Einsatzfälle

Nutzen Sie diese Matrix, um zu sehen, wo ein pneumatischer oder hydraulischer Spanner den größten Nutzen bringt, vor allem bei Betrieb ohne Bediener an der Maschine, auf Paletten und bei Roboterbeladung.

Wo der Spanner in der Fertigung sitzt
EinsatzWarum es passtSinnvolle Ergänzungen
Roboterbeladenes vertikales Zentrum (hoher Durchsatz)Schnelles Spannen und Lösen verkürzt die Wartezeit und hält die Zykluszeit gleichmäßig.Bestätigung Spann-OK (Druck/Position), harte Backen, Blasdüse für Späne.
Palettierte HMC- / APC-LinienWiederholbares Positionieren trägt Mehr-Op-Familien mit wenig erneutem Antasten.Nullpunktspannplatte, einheitliche Passfedern, schnell wechselbare Backensätze.
5-Achs- / MehrseitenbearbeitungZentrischspannen vereinfacht symmetrische Teile und hilft, die Referenz stabil zu halten.Niedrige Backen, im gespannten Zustand ausgedrehte weiche Backen, Backenlängen mit Kollisionsreserve.
Viele Varianten, kurze LoseSchnelle Umrüstung und gleichmäßiges Spannen verbessern die Chance, dass das erste Teil sitzt.Vorbearbeitete Weichbacken-Rohlinge, Prüfliste zur Inbetriebnahme, Backenbibliothek mit QR-Kennzeichnung.
Unterbrochener Schnitt / FormschruppenEine stabile Kraft hilft gegen Rattern bei schweren Schnitten und Zustellungen.Höherer Druck innerhalb der Angabe, steife harte Backen, kühlmittelbeständige Abstreifer.
Serienfertigung Automobil und ElektronikGleichmäßiges Spannen stützt die statistische Prozessführung und hält die Maßdrift im Rahmen.Druckregler mit Verriegelung, Prüflehre in festem Abstand, Ersatz-Dichtungssatz.

Pneumatik, Inbetriebnahme und Wartung

Stabile Luft und einfache Pflege halten einen pneumatischen Spanner in der Automation berechenbar. Nutzen Sie dies als kurze Liste für Inbetriebnahme und Unterhalt. Für pneumatische Modelle dient der Leitfaden zu Luftmenge und FRL-Auslegung, um den gleichzeitigen Bedarf und den Druck am Vorrichtungseingang zu prüfen.

Zur Prüfung von Backenanlage und Spannkraft: Pneumatikspanner für CNC auswählen: Backenkontakt und Spannkraft.
Rendering eines pneumatischen Schraubstocks neben einer Luftleitung: P0 vor der Aufbereitung, P1 danach und P2 an der Vorrichtung hinter Ventil und Leitung. Vier überlappende Hub-Balken zeigen, warum der Bedarf im selben Zeitfenster beurteilt werden muss.
Druck während gleichzeitiger Bewegungen messen P0 vor der Druckluftaufbereitung, P1 danach und P2 am Vorrichtungsanschluss während der ungünstigsten Bewegungsüberlagerung aufzeichnen. Die vier Ereignisbalken zeigen überlappende Hübe, keinen gemessenen Verbrauch und keine Durchflusskennlinie. Die Kennlinien des konkreten Geräts und der Komponenten verwenden; Öl ist nur zulässig, wenn die Geräteanleitung es erlaubt. Das Produktrendering belegt weder Luftbedarf noch Druckverlustergebnis. Technisches Schaubild in voller Größe öffnen
  • Luftqualität: saubere, trockene, gefilterte Luft (FRL). Die Versorgung gleichmäßig halten, damit der Zyklus nicht streut.
  • Druckeinstellung: für pneumatische V1-Modelle 0,5–0,8 MPa oder für hydraulische V2-Modelle 6 MPa verwenden; Kreislauf und anstehenden Druck am gewählten Spanner bestätigen.
  • Schlauchführung: Leitungen kurz halten, Leckagen vermeiden und eine Schnellentlüftung prüfen, wo ein schnellerer Hub den Durchsatz stützt.
  • Inbetriebnahme: Spannen und Lösen mehrfach fahren, die Parallelität der Backen prüfen und die Spannzeit als Basis für spätere Kontrollen notieren.
  • Laufende Pflege: Späne und Kühlmittel von den Dichtbereichen entfernen, Abstreifer und Dichtungen prüfen und die Wiederholgenauigkeit mit einem Endmaß oder einem Referenzteil in festem Abstand kontrollieren.

Wartungsplan (kurze Übersicht)

Nutzen Sie diese Prüfungen, um den Wartungsplan des gewählten Modells an die tatsächliche Taktzahl, die Späne und das Kühlmittel anzupassen. Vor dem unbeaufsichtigten Betrieb sind Validierung und Abnahme der vollständigen Zelle erforderlich.

Jede Schicht
Was tun
Späne von den Backensitzen blasen; kurz auf Leckagen und lose Verschraubungen sehen.
Warum es zählt
Verhindert Sitzfehler, die Wiederholgenauigkeit und Teilebezüge verderben.
Wöchentlich
Was tun
FRL-Behälter entleeren; Sollwert des Reglers prüfen; Antwort des Signals Spann-OK prüfen.
Warum es zählt
Stoppt Druckdrift, die die Spannkraft ungleichmäßig macht.
Monatlich
Was tun
Anlageflächen der Backen prüfen; Nuten und Schrauben kontrollieren; offene Gleitflächen reinigen.
Warum es zählt
Verringert Kippen und Nachgiebigkeit der Backen und schont die Oberfläche.
Vierteljährlich
Was tun
Wiederholgenauigkeit mit einem einfachen Lehrteil prüfen; Automationsprotokolle auf Alarme sehen.
Warum es zählt
Fängt schleichenden Verschleiß, bevor in Läufen ohne Bediener Ausschuss entsteht.
Jährlich
Was tun
Dichtungen, Betätigung und Versorgungsleitungen nach dem Serviceplan des gewählten V1- oder V2-Modells prüfen.
Warum es zählt
Verlängert die Nutzungsdauer und vermeidet einen plötzlichen Verlust der Spannkraft.
Nach einer Kollision
Was tun
Planheit der Basis, Ausrichtung der Backen und Sensormontage erneut prüfen; Spannen und Lösen testen.
Warum es zählt
Stellt die Geometrie wieder her und hält verdeckte Fehler davon ab, weiterzulaufen.

BACKENWECHSEL

Backen wechseln und einstellen

Zwei kurze Bildanleitungen für das Team an der Zelle: harte Backen umsetzen oder weiche Backen montieren, ohne jedes Mal das Handbuch zu ziehen.

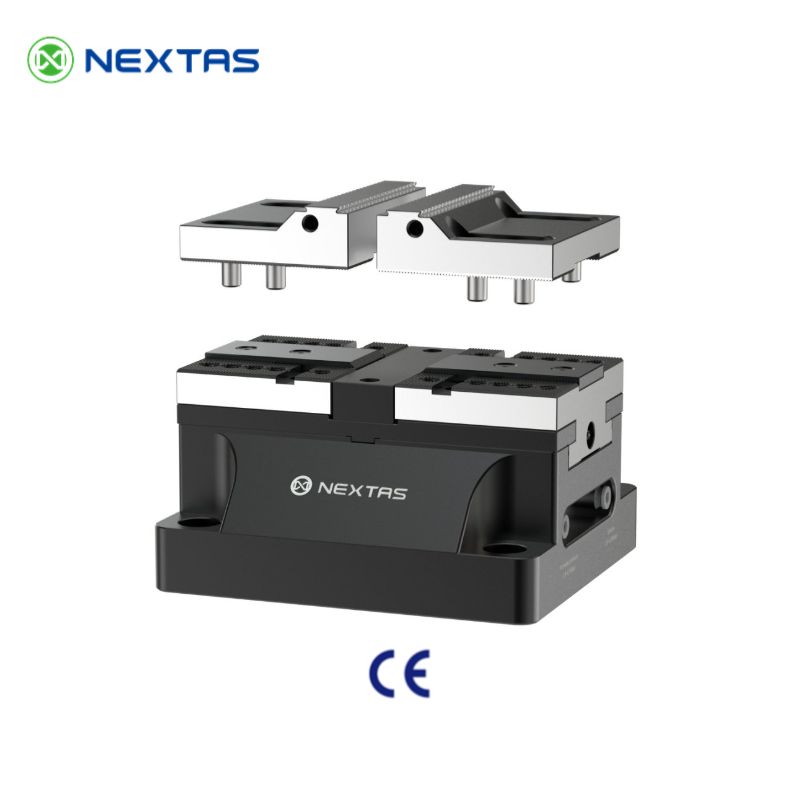

Harte Backen in 3 Schritten umsetzen, Einbauhinweis für den pneumatischen Zentrischspanner

Harte Backen, 3 Schritte

Harte Backen umsetzen, um zwischen Spannen an der Vorder- und Rückseite zu wechseln oder einen anderen Spannbereich zu wählen.

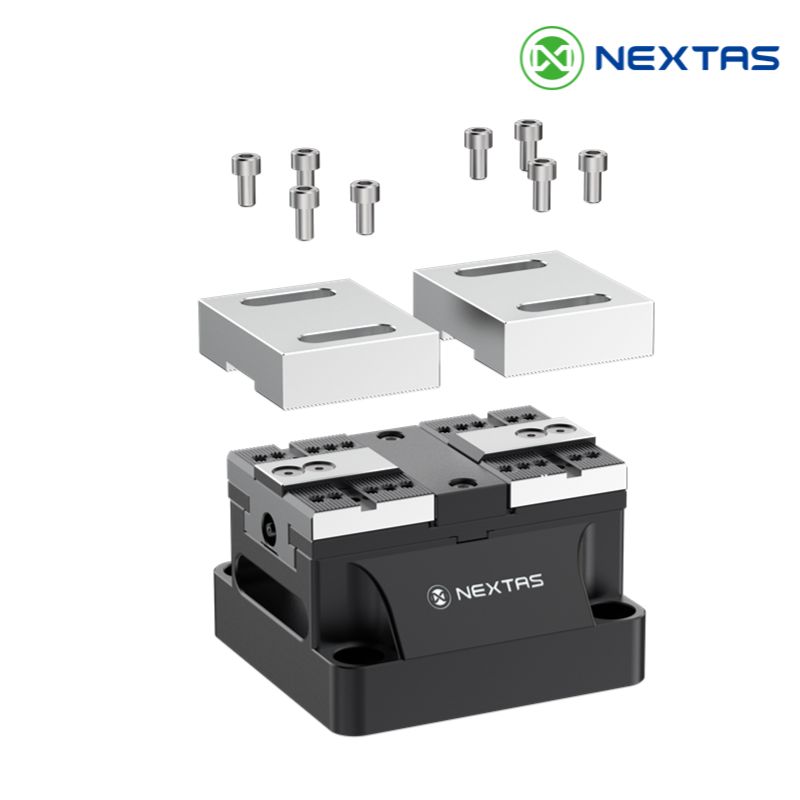

Weiche Backen in 3 Schritten montieren, Hinweis zum profilfolgenden Spannen

Weiche Backen, 3 Schritte

Profilfolgende weiche Backen montieren, damit das Teil an seiner Kontur gehalten wird, wiederholbar bei unregelmäßigen Formen.

Bilder aus der Halle

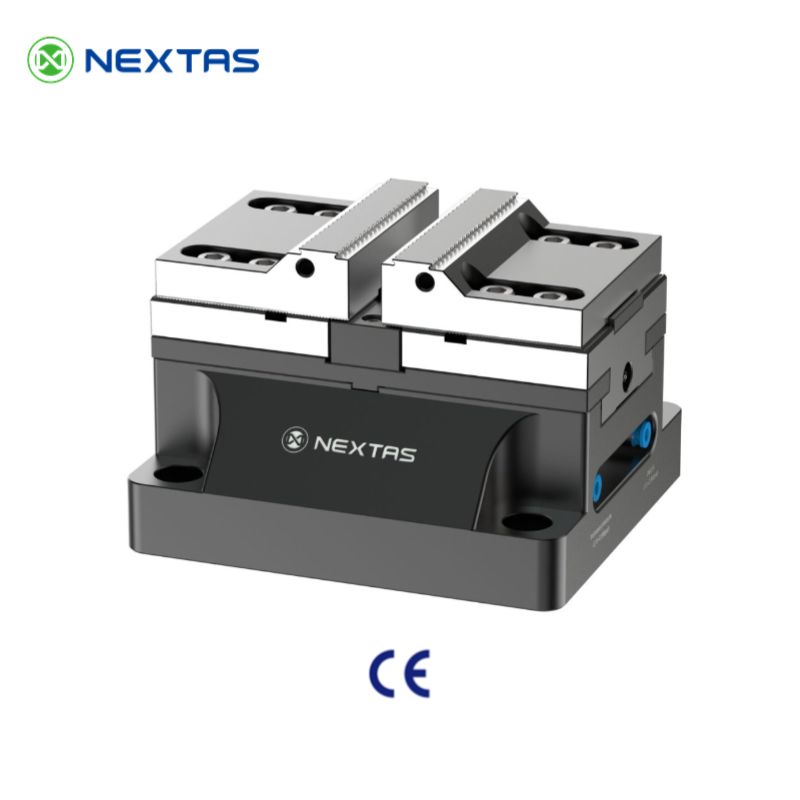

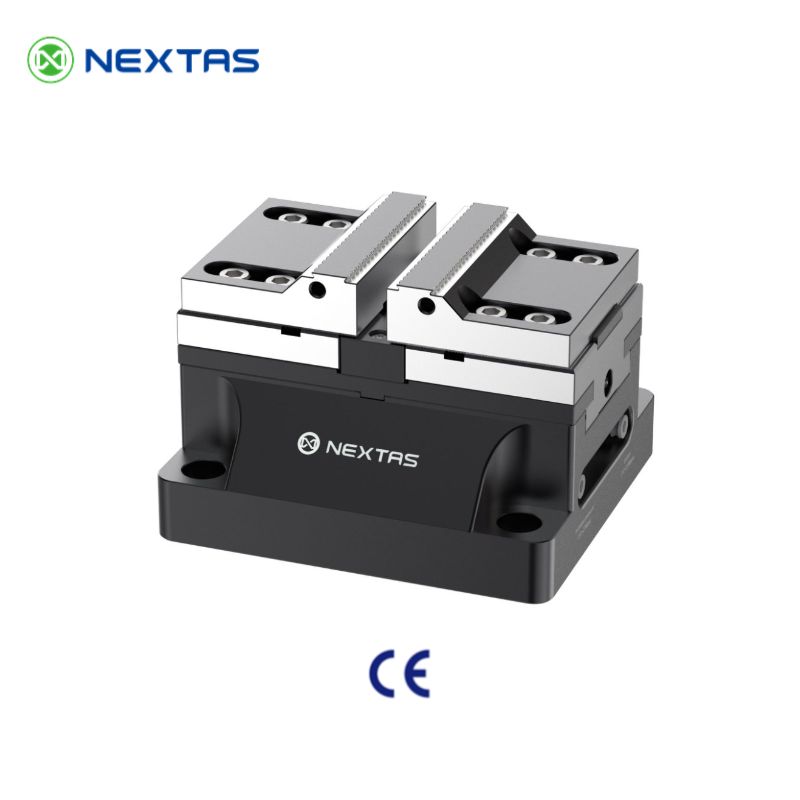

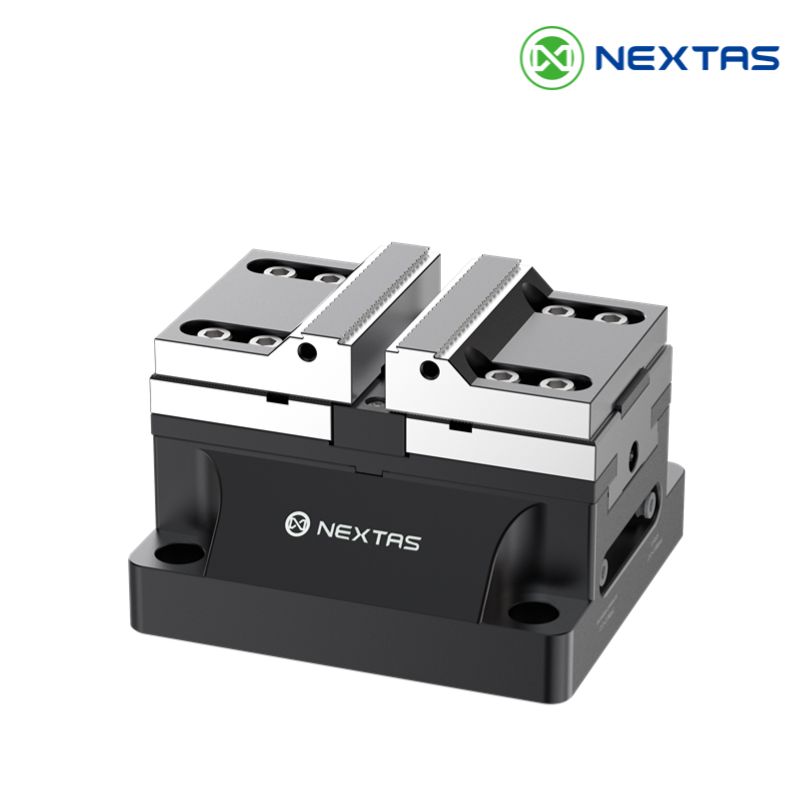

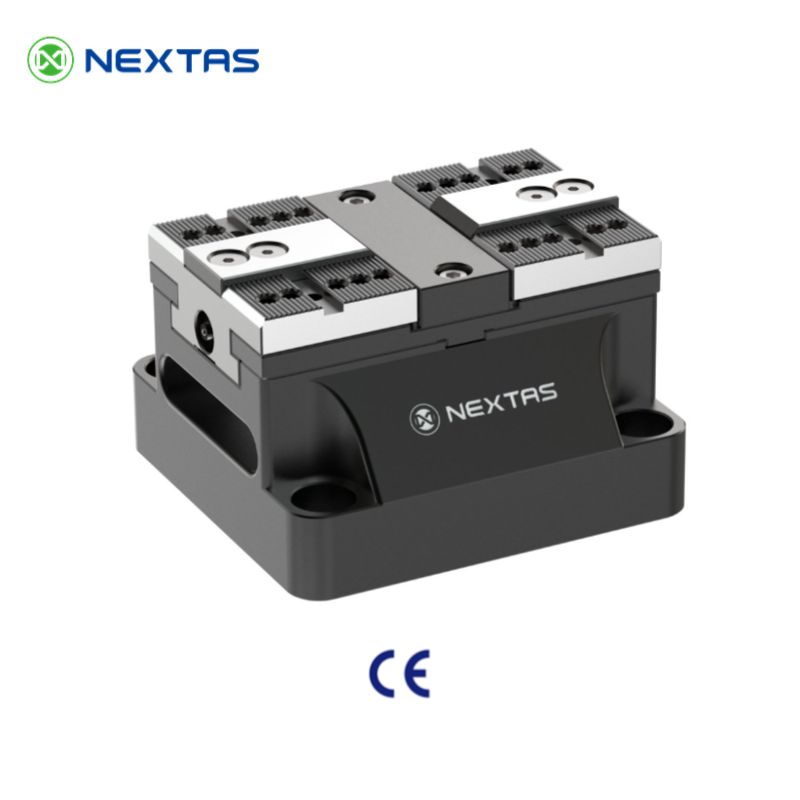

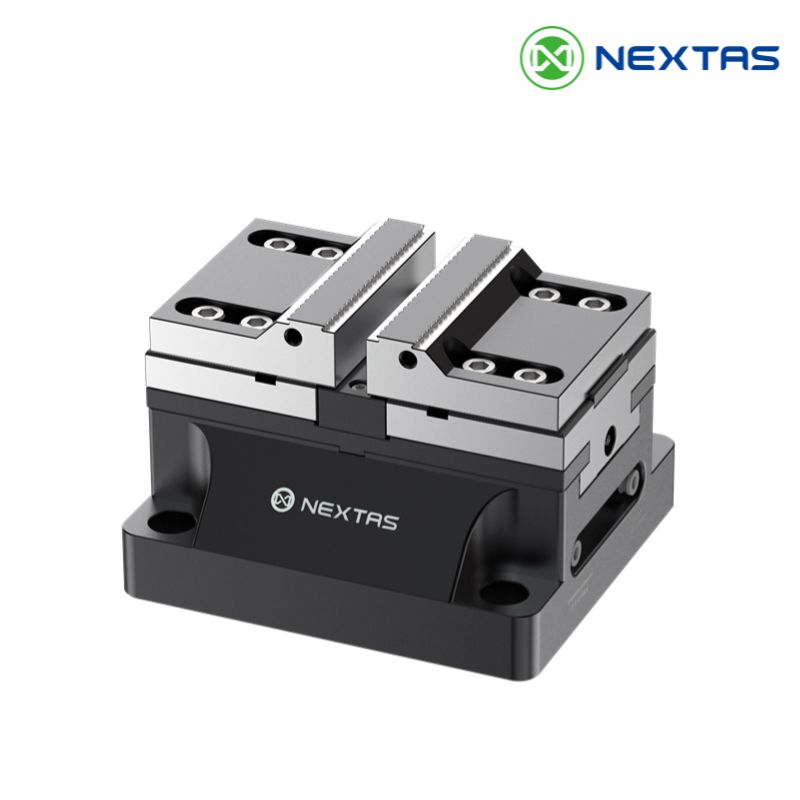

Ansichten des pneumatischen Zentrischspanners vom Produktfoto und aus Hallenaufbauten. Teil, Maschine und Ergebnis für den konkreten Auftrag separat bestätigen.

Seite aktualisiert . Die Katalogwerte dieser Familie stammen aus dem NEXTAS-Katalog 2026 für industrielle Schnellwechsel-Spanntechnik. Prüfen Sie zeichnungsabhängige Maße anhand der Zeichnung des gewählten Modells. Katalog anfordern. Werk, Kataloge und Messen.

Produktunterlagen

Häufige Fragen

Passen die Spanner P75, P110 und P150 für wiederholte CNC-Fertigung?

Für wiederholtes CNC-Beladen gibt es P75, P110 und P150 als pneumatische V1- und hydraulische V2-Ausführung. Werkstück, Schnittlast und verfügbare Versorgung bestimmen Baugröße und Backen. Der Integrationsleitfaden hilft, Rückmeldungen, Verriegelungen und die Zellenabnahme für automatisches Beladen festzulegen.

Welche technischen Daten sind maßgeblich?

Drei Baugrößen, P75, P110 und P150, mit Backenöffnung von 0–125 mm bis 0–250 mm. Die Spannkraft reicht von 4.200 N (P75 pneumatisch) bis 45.000 N (P150 hydraulisch), bei einer Wiederholgenauigkeit von <0,01 mm. Pneumatische Modelle arbeiten mit 0,5–0,8 MPa Druckluft; hydraulische Modelle mit 6 MPa.

Welche Maschinen oder Einsatzfälle passen?

Die Eignung für ein CNC-Bearbeitungszentrum, eine Fräsmaschine oder ein Palettensystem hängt von der Montagezeichnung, der Last, der Aufbauhöhe, den Medienanschlüssen, den Freiräumen und den Steuerungsschnittstellen ab. Prüfen Sie den gewählten Spanner und beide Seiten einer ITS- oder Nullpunktschnittstelle. Der Familienname allein belegt keine Kompatibilität.

Wie wird er montiert?

Vergleichen Sie die Zeichnung des gewählten Modells mit Maschinentisch oder Palette, bevor Sie Nuten, Bohrungen, Passstifte und pneumatische oder hydraulische Anschlüsse festlegen. Bei der Inbetriebnahme Befestigung, Ausrichtung, Arbeitsdruck und Rückmeldung des Spannzustands prüfen.

Wo erhalte ich CAD-Dateien oder technische Unterlagen?

Nennen Sie bei einem Spanner P75, P110 oder P150, ob Sie den pneumatischen Körper V1 oder den hydraulischen Körper V2 brauchen, dazu die Backenzeichnung und die Auflagefläche. Wir bestätigen die für diese Konfiguration verfügbaren STEP-, IGES- oder 2D-Dateien und führen sie im Angebot auf. Kontakt

Kann ich diesen Zentrischspanner behalten und zwischen Druckluft und Hydraulik wählen?

Ein wesentlicher Punkt: Diese Familie bietet pneumatische und hydraulische Varianten im selben Zentrischspanner-Format. So lassen sich Werksmedien, Zielspannkraft und der Aufwand der Automation abwägen, ohne das Spannkonzept zu wechseln.

Wie hoch ist die Wiederholgenauigkeit dieses Spanners?

Im Katalog aufgeführte Modelle P75 / P110 / P150 sind mit <0,01 mm wiederholbarer Spannposition angegeben. Das stützt gleichmäßige automatisierte Umrüstungen.

Was soll ich für eine Anfrage zum pneumatischen oder hydraulischen Zentrischspanner senden?

Senden Sie Maschinenmarke und -modell sowie die Auflagefläche, die gewünschte Baugröße (P75 / P110 / P150), den Antrieb pneumatisch V1 oder hydraulisch V2, die Werkstückhülle, die Backenart, den verfügbaren Versorgungsdruck, die Stückzahl und einen eventuellen Sensorbedarf der Automation. Mit diesen Angaben empfehlen wir ein Modell und prüfen die Schnittstelle. Wir bestätigen, welche Zeichnungen und CAD-Dateien für die gewählte Konfiguration verfügbar sind.

Technische Anfrage

Den passenden Spanner für Ihre Aufspannung finden

Nennen Sie Bauteil, Maschine und die verfügbare Druckluft- oder Hydraulikversorgung. Wir grenzen Modell und Backen ein und erstellen darauf aufbauend ein Angebot. Beginnen Sie mit den Angaben, die bereits vorliegen.

Bauteilabmessungen und Werkstoff; Maschine oder Montage; Druckluft- oder Hydraulikversorgung, soweit bekannt.

Beginnen Sie mit den verfügbaren Angaben. Fügen Sie für Zeichnungen einen autorisierten Download-Link ein oder senden Sie sie per E-Mail. Zeichnungen per E-Mail senden

Unser Engineering-Team prüft Ihre Angaben und meldet sich zu den nächsten Schritten.
