Commande par poussée manuelle
La ligne de commande indique la poussée manuelle. La ligne compatible CNC indique toutes les machines-outils.
Changeur manuel à double station
Changeur de palettes manuel à double station
Un système manuel publié
Le titre Dual-station Manual Pallet Changer System indique une commande par poussée manuelle pour toutes les machines-outils. La charge de transport est 100 kg. Le référentiel de positionnement V4 indique une répétabilité <0,005 mm, une force de bridage de localisation 60 kN, une capacité de levage 600 kg et une étanchéité ±0,01 mm.
100 kgCharge de transport du système manuel. Ce n'est pas la capacité de levage.
60 kNForce de bridage de localisation du référentiel V4.
600 kgCapacité de levage et de charge du référentiel V4. Ce n'est pas la charge de transport.
Standard models in stock
Custom hole patterns
HMC / VMC / 4th / 5th axis
Quality documents scoped at RFQ
MIC Audited Supplier
Aperçu produit
Le titre manuel publié
Cette page concerne le changeur de palettes manuel à double station du catalogue d'automatisation 2026. Le titre ne publie pas de référence article.
Deux lignes de charge
La charge de transport est 100 kg. La capacité de levage est 600 kg. Ce sont deux lignes distinctes.
Référentiel de positionnement V4
La répétabilité est <0,005 mm. La force de bridage de localisation est 60 kN. La plage d'essai d'étanchéité est ±0,01 mm.
Types de palette nommés
La page nomme une palette d'échange en option, une palette à rainures en T, une palette en nid d'abeille et une palette magnétique. Elle ne publie pas de taille de palette.
Lignes catalogue publiées
Lignes de spécification publiées
Ces valeurs sont le tableau de texte sous Dual-station Manual Pallet Changer System. Elles ne remplacent pas le plan approuvé.
| Spécification | Valeur publiée |
|---|---|
| Système de commande | Poussée manuelle |
| Système compatible CNC | Toutes les machines-outils |
| Charge de transport | 100 kg |
| Référentiel de positionnement | Référentiel de positionnement V4 |
| Répétabilité de positionnement | <0,005 mm |
| Force de bridage de localisation | 60 kN |
| Capacité de levage et de charge | 600 kg |
| Plage d'essai d'étanchéité | ±0,01 mm |
Choix et montage
Garder les deux lignes de charge distinctes
- Ce titre de catalogue ne publie pas de référence article.
- La charge de transport est 100 kg. La capacité de levage est 600 kg. Confirmez la masse chargée avec la ligne de transport.
- Le référentiel de positionnement est V4. La répétabilité est <0,005 mm. La force de bridage de localisation est 60 kN. La plage d'essai d'étanchéité est ±0,01 mm.
- Le texte nomme le montage frontal ou latéral. Il ne publie pas de taille de palette.
- Les types nommés sont une palette d'échange en option, une palette à rainures en T, une palette en nid d'abeille et une palette magnétique.
- Les implantations automatiques à double station sont dans une autre section du catalogue. Cette page ne copie pas cette comparaison.
Emplois
Où ce changeur manuel est utilisé
Poussée manuelle
La ligne de commande est une poussée manuelle pour toutes les machines-outils.
Deux stations

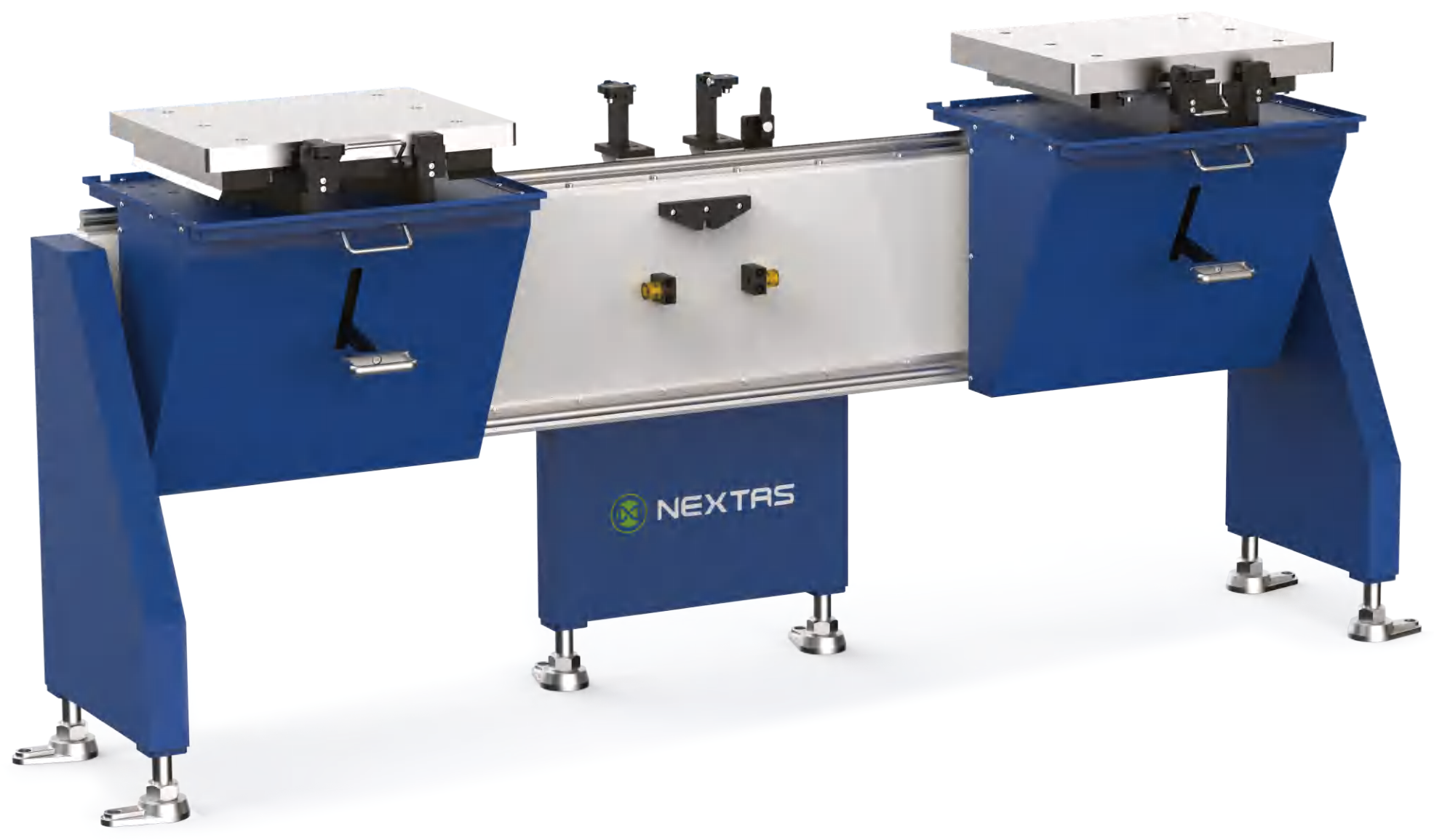

Le titre est un changeur de palettes manuel à double station. La photo du catalogue montre deux stations de palette sur une même base.
Montage frontal ou latéral
Le texte indique que le système accepte un montage frontal ou latéral.
Pas une ligne de plaque
Les plaques point zéro sont une autre page. Une référence de plaque n'est pas le nom de ce changeur.
Questions fréquentes
Ce titre publie-t-il une référence article ?
Non. Le titre du catalogue ne publie pas de référence article pour ce système.
Quelle est la charge de transport ?
La charge de transport est 100 kg. La capacité de levage est 600 kg. Ce sont deux lignes distinctes.
Que liste le référentiel V4 ?
Répétabilité <0,005 mm, force de bridage de localisation 60 kN, capacité de levage 600 kg et étanchéité ±0,01 mm.
Quels types de palette sont nommés ?
Une palette d'échange en option, une palette à rainures en T, une palette en nid d'abeille et une palette magnétique. Ce texte ne publie pas de taille de palette.
Comment demander un devis ?
Envoyez la machine, le type de palette et la masse chargée. La réponse rapproche ce dossier de ce titre de catalogue.
