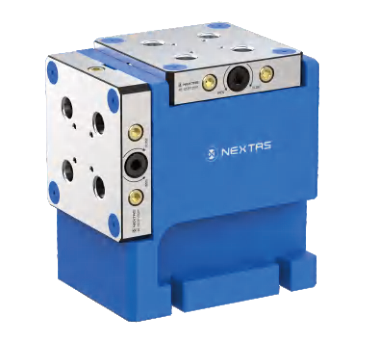

P125 ángulo recto
NT-S52P125V3 indica 20 kN, tirante NT-S52P16V1, desbloqueo Manual y 14,2 kg.
Placa de punto cero en ángulo recto
Placa de punto cero en ángulo recto
Dos filas publicadas en ángulo recto
El catálogo nombra dos filas en ángulo recto. NT-S52P125V3 es P125 ángulo recto: 20 kN, tirante NT-S52P16V1 y 14,2 kg. NT-S96P192V5 es P192 ángulo recto: 30 kN, tirante NT-S96P20V1 y 41,3 kg. Las dos filas son Manual, de acero inoxidable templado, con indexación 4 × 90° y repetibilidad de <0,005 mm.
20 kN / 30 kNFuerza de amarre del catálogo. La fila P125 indica la cifra menor.
<0,005 mm repetibilidadRepetibilidad de catálogo en las dos filas publicadas. Confirme el asiento en el plano y en la máquina.
Acero inoxidable templadoLa línea de material de las dos filas del catálogo.
Standard models in stock
Custom hole patterns
HMC / VMC / 4th / 5th axis
Quality documents scoped at RFQ
MIC Audited Supplier
Resumen del producto
Dos filas publicadas en ángulo recto
Use esta página cuando el plano nombre una fila en ángulo recto. Compruebe la referencia antes de pedir la placa.
P192 ángulo recto
NT-S96P192V5 indica 30 kN, tirante NT-S96P20V1, desbloqueo Manual y 41,3 kg.
Rasgos comunes
Acero inoxidable templado, indexación 4 × 90° y repetibilidad de <0,005 mm.
Envolvente del plano
La huella y la altura están en el plano del catálogo. Esta página no copia esas cotas.
Filas de catálogo publicadas
Compare las dos filas publicadas
Estos valores son el texto del catálogo de cambio rápido NEXTAS 2026 para los dos modelos. No sustituyen el plano aprobado.
| Referencia | Nombre de catálogo | Fuerza de amarre | Tirante | Peso |
|---|---|---|---|---|
| NT-S52P125V3 | P125 ángulo recto | 20 kN | NT-S52P16V1 | 14,2 kg |
| NT-S96P192V5 | P192 ángulo recto | 30 kN | NT-S96P20V1 | 41,3 kg |
Selección y montaje
Empareje la fila con el tirante
- Elija NT-S52P125V3 solo cuando el tornillo o el utillaje use el tirante NT-S52P16V1. La fila indica 20 kN y 14,2 kg.
- Elija NT-S96P192V5 solo cuando el tornillo o el utillaje use el tirante NT-S96P20V1. La fila indica 30 kN y 41,3 kg. El tirante de la otra fila no bloquea en este asiento.
- La página de la placa de punto cero conserva las filas planas. Esta página lista las dos filas en ángulo recto.
- La huella y la altura quedan en el plano del catálogo. Confírmelas allí antes de liberar el trabajo.
Aplicaciones
Dónde se usa una fila en ángulo recto
Montaje P125
Una fila en ángulo recto cuando el utillaje usa NT-S52P16V1 y el plano nombra NT-S52P125V3.
Montaje P192
Una fila en ángulo recto cuando el utillaje usa NT-S96P20V1 y el plano nombra NT-S96P192V5.
Tirante
Pida el tirante que nombra la fila. La página del tirante lista NT-S52P16V1 y NT-S96P20V1.
Placas planas
Las filas cuadradas, redondas, elevadas y combinadas son otras páginas. No sustituya una de esas referencias por una fila en ángulo recto.
Preguntas frecuentes
¿Qué fuerza de amarre indica cada fila?
NT-S52P125V3 indica 20 kN. NT-S96P192V5 indica 30 kN. Las dos cifras son fuerza de amarre del catálogo.
¿Qué tirante nombra cada fila?
NT-S52P125V3 nombra NT-S52P16V1. NT-S96P192V5 nombra NT-S96P20V1.
¿Qué peso indica el catálogo?
NT-S52P125V3 indica 14,2 kg. NT-S96P192V5 indica 41,3 kg.
¿Dónde están la huella y la altura?
La huella y la altura están en el plano del catálogo. La tabla de texto indica la referencia, la fuerza de amarre, el desbloqueo, el tirante y el peso.
¿Qué debo enviar para una cotización?
La mesa de la máquina, la referencia, el tornillo o el utillaje con su tirante y la cantidad.
Presupuesto rápido
Solicitar una cotización de la placa de punto cero en ángulo recto
El nombre, el correo de trabajo, la mesa y la referencia bastan para empezar. La respuesta confirma la fila del catálogo después de revisar el plano.
