Sujeción de piezas irregulares

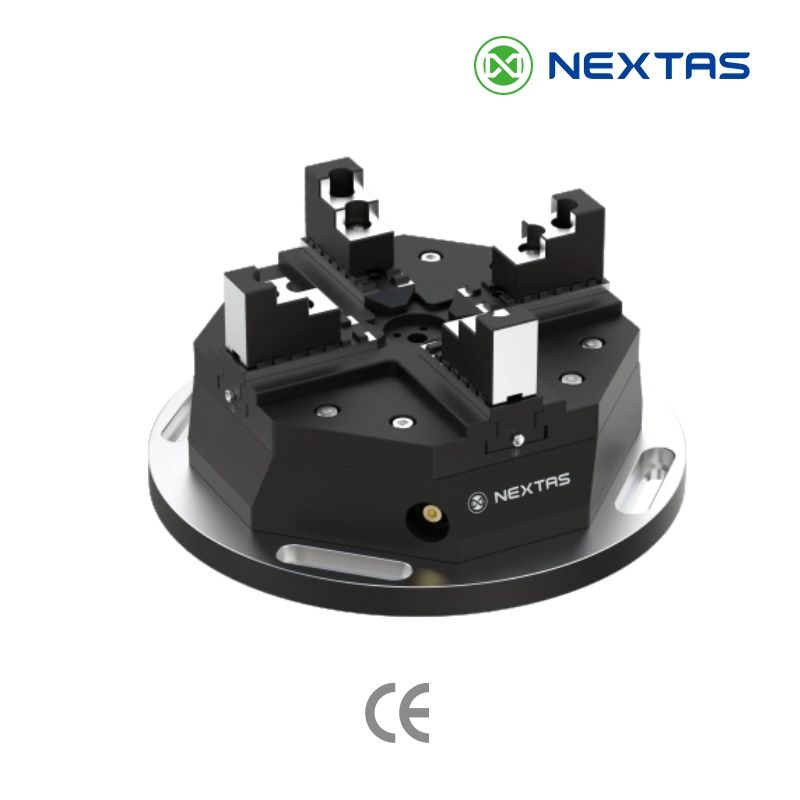

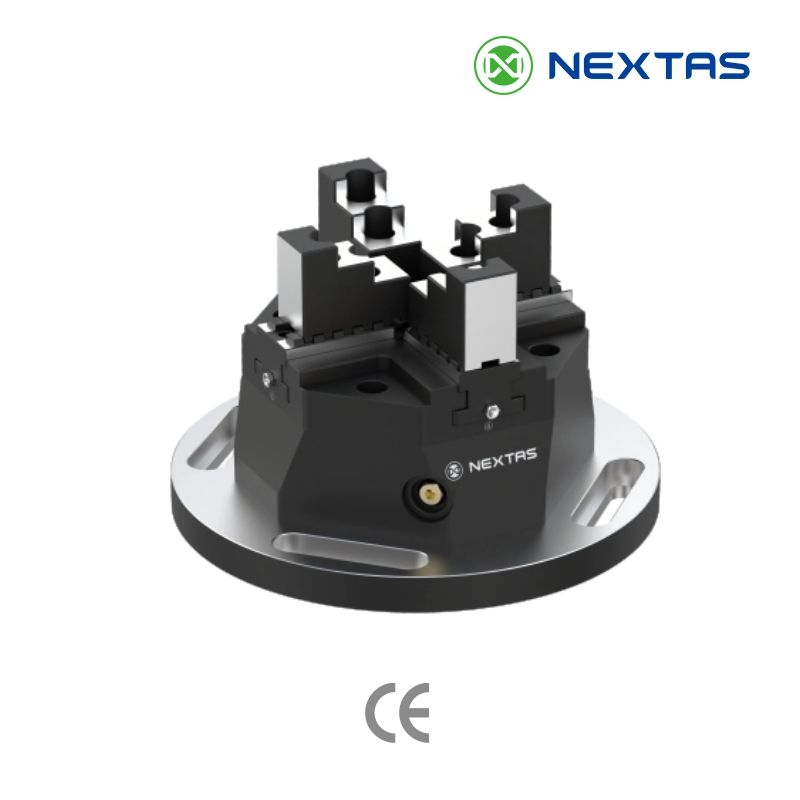

Plato de cuatro garras flotante para piezas irregulares y redondas

Contacto en cuatro puntos para geometrías difíciles

Sujete piezas fundidas, carcasas y piezas redondas o asimétricas con cuatro puntos de contacto coordinados por un solo husillo. Los modelos P150 y P220 cubren distintos tamaños de pieza. Las garras flotantes establecen el contacto primero en X y después en Y; compruebe el centro de sujeción resultante respecto a la referencia de mecanizado antes de cortar.

Revisar mi piezaAbrir el catálogo de productos 2026

Se requiere correo de trabajo para abrir el catálogo

0,02 mm Repetibilidad
40.000 N Fuerza de sujeción máxima
0–220 mm Rango de ajuste de garras
Plazo de entrega: Se confirma tras revisar planos, cantidad y alcance MOQ: 1 juego Pago: T/T · L/C Documentos de calidad definidos en la oferta Proveedor auditado en MIC

Cuatro contactos con un solo husillo

Una única secuencia de apriete coordina el contacto en dos direcciones y reduce los ajustes individuales de las garras.

Elija según su familia de piezas

Compare los rangos de ajuste de 0–150 mm y 0–220 mm y tenga en cuenta el contacto de las garras, los apoyos y el montaje completo cargado.

Contacto adaptable a contornos irregulares

Las garras flotantes se adaptan a perfiles asimétricos; las garras y los apoyos se eligen según la pieza real.

¿Aún no sabe qué configuración elegir? Cuéntenos cómo trabaja.

Revisar mi pieza
Datos opcionales para revisar la configuración

Puede empezar con los datos que tenga; el resto se puede concretar durante la revisión.

Geometría de la pieza

Envíe la forma, las dimensiones exteriores, el peso, el material y si las superficies de sujeción son de fundición en bruto o mecanizadas.

Rango y fuerza de sujeción

Indique la pieza más pequeña y la más grande de la familia para confirmar 0–150 mm (P150) o 0–220 mm (P220) con margen.

Vía de montaje

Montaje directo en ranura en T mediante la placa de fijación, o integración con una base de punto cero para cambios rápidos; incluya el modelo de máquina.
Matriz de modelos del catálogo

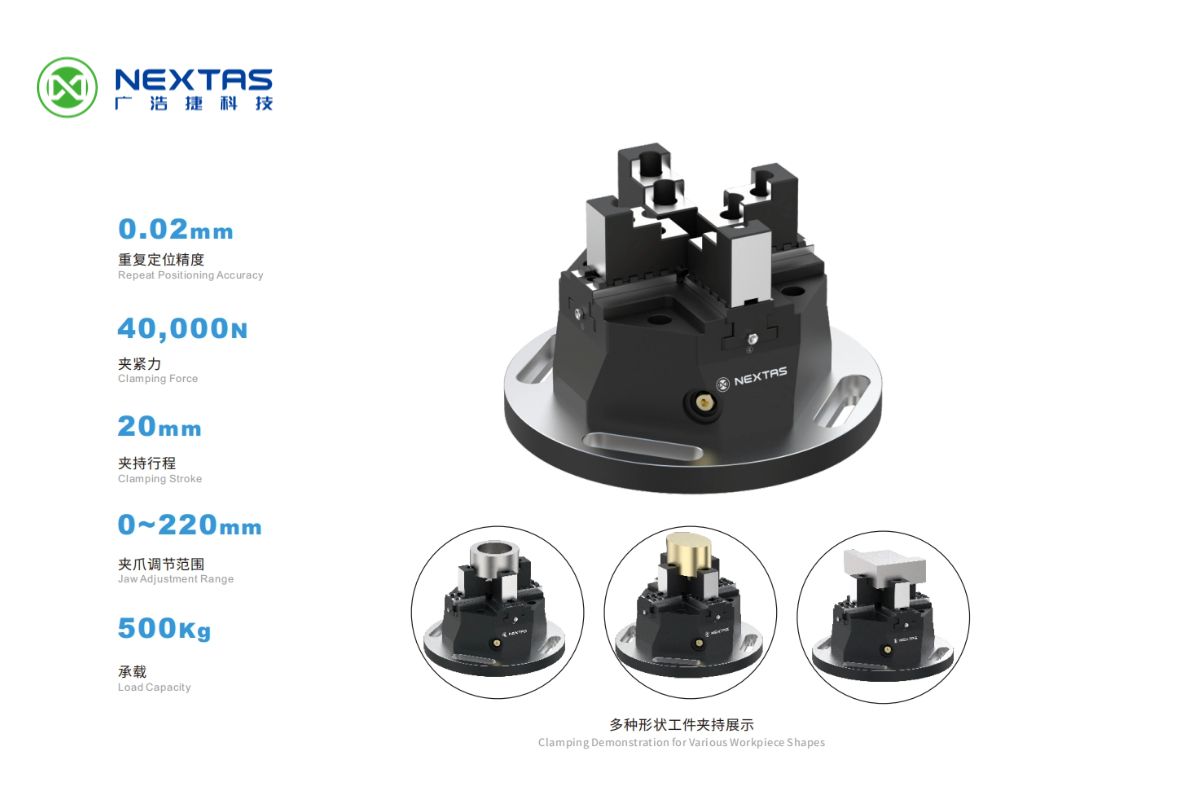

Especificaciones P150 / P220

Dos tamaños de cuerpo cubren la mayor parte del trabajo con piezas irregulares: P150 para piezas compactas de hasta 150 mm de ancho, P220 cuando la familia crece o los cortes se vuelven más pesados. Ambos comparten el mismo mecanismo de garras flotantes, una carrera de sujeción de 20 mm y una repetibilidad de posicionamiento de 0,02 mm.

Datos técnicos del plato de cuatro garras flotante P150 / P220
Modelo N.º de artículo Fuerza de sujeción Carrera de sujeción Rango de sujeción Repetibilidad Peso
P150NT-S00P150SZ30.000 N20 mm0–150 mm0,02 mm21,4 kg
P220NT-S00P220SZ40.000 N20 mm0–220 mm0,02 mm41 kg

P150 para piezas compactas

El cuerpo más ligero, de 21,4 kg, conviene a máquinas más pequeñas y a piezas de hasta 150 mm de ancho, y se mueve con más facilidad entre mesas y palés.

P220 para envolventes mayores

Rango de 0–220 mm y fuerza de sujeción de catálogo de 40.000 N. Confirme la masa admisible, el centro de gravedad, la capacidad de montaje y los momentos de corte antes de seleccionar P220.

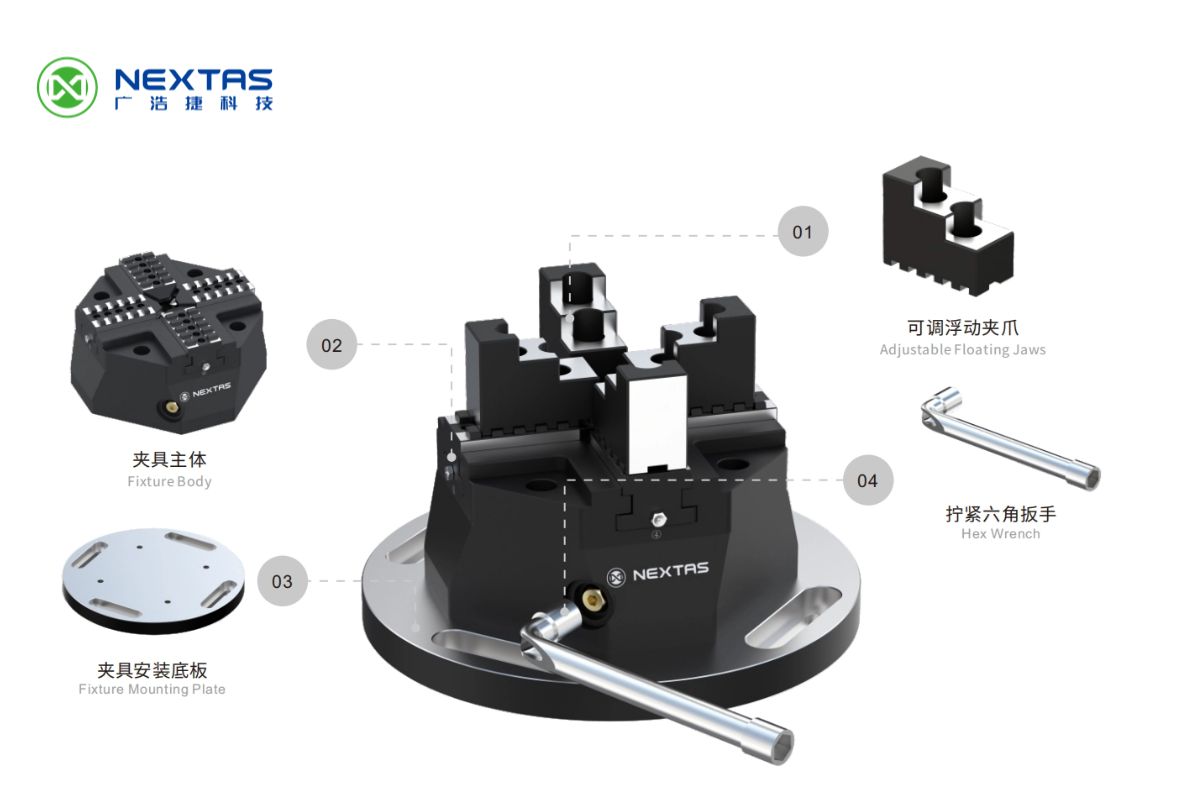

Construcción común

Garras y cuerpo de acero inoxidable templado, estructura de alta resistencia con lubricación integrada en ambos modelos.

Cómo acotar el tamaño correcto

  • Mida la familia de piezas, no una sola pieza: el mayor diámetro de sujeción de la familia debe quedar con margen dentro del rango, no en el límite.
  • P150: piezas irregulares compactas, cortes más ligeros, máquinas en las que importan el espacio de mesa y el peso del utillaje.
  • P220: valore la envolvente mayor de 0–220 mm frente al plano, el apoyo, la capacidad de la mesa y el cálculo de la carga de corte; 40.000 N no es una calificación universal de carga de la pieza.

Características del producto

Contacto en cuatro puntos para piezas en bruto irregulares

Las garras flotantes se adaptan a los contornos desiguales de fundiciones y carcasas. Elija los contactos y apoyos según la pieza real.

Rango de sujeción regulable

Compruebe los contactos de toda la familia de piezas dentro del rango del modelo. Distinga el ajuste de posición de las garras de la carrera final de apriete.

Sujeción flotante

Las garras flotantes pueden repartir el contacto en cuatro zonas. Las paredes delgadas, las superficies irregulares y las cargas de corte siguen exigiendo un ensayo de sujeción para comprobar deformación, deslizamiento y contacto completo.

Un husillo coordina las dos direcciones de las garras

La secuencia X y después Y reduce los ajustes por garra. Usamos el plano de pieza para revisar los contactos y la relación del montaje con la referencia de mecanizado.

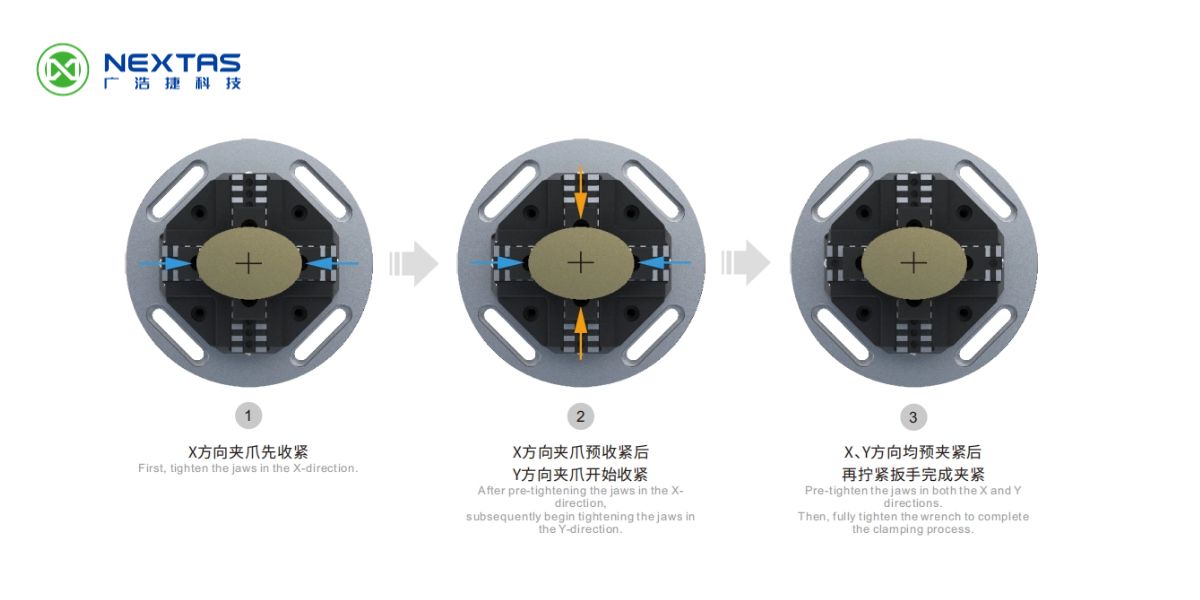

Cómo funciona el autocentrado

Un husillo realiza primero la presujeción en X y después el contacto en Y. En formas irregulares, el centro de sujeción no tiene por qué coincidir con el centro geométrico o de mecanizado; verifíquelo con el método de medición acordado.

PASO 1

Las garras de X cierran primero

Gire el husillo autocentrante del cuerpo con la llave hexagonal. Las garras flotantes de X se acercan hasta localizar y presujetar la pieza en el centro del eje X.

PASO 2

Las garras de Y siguen

Siga girando el mismo husillo. Las garras de Y se acercan, localizan el centro del eje Y y aplican la fuerza de presujeción, con lo que se completa el autocentrado.

PASO 3

Apriete final

Cuando ambos ejes establecen contacto, apriete con el método aprobado del modelo elegido. Compruebe el contacto, el apoyo, la posición de la pieza y la deformación antes de mecanizar.

Ver el ejemplo de contacto y la demostración del movimiento

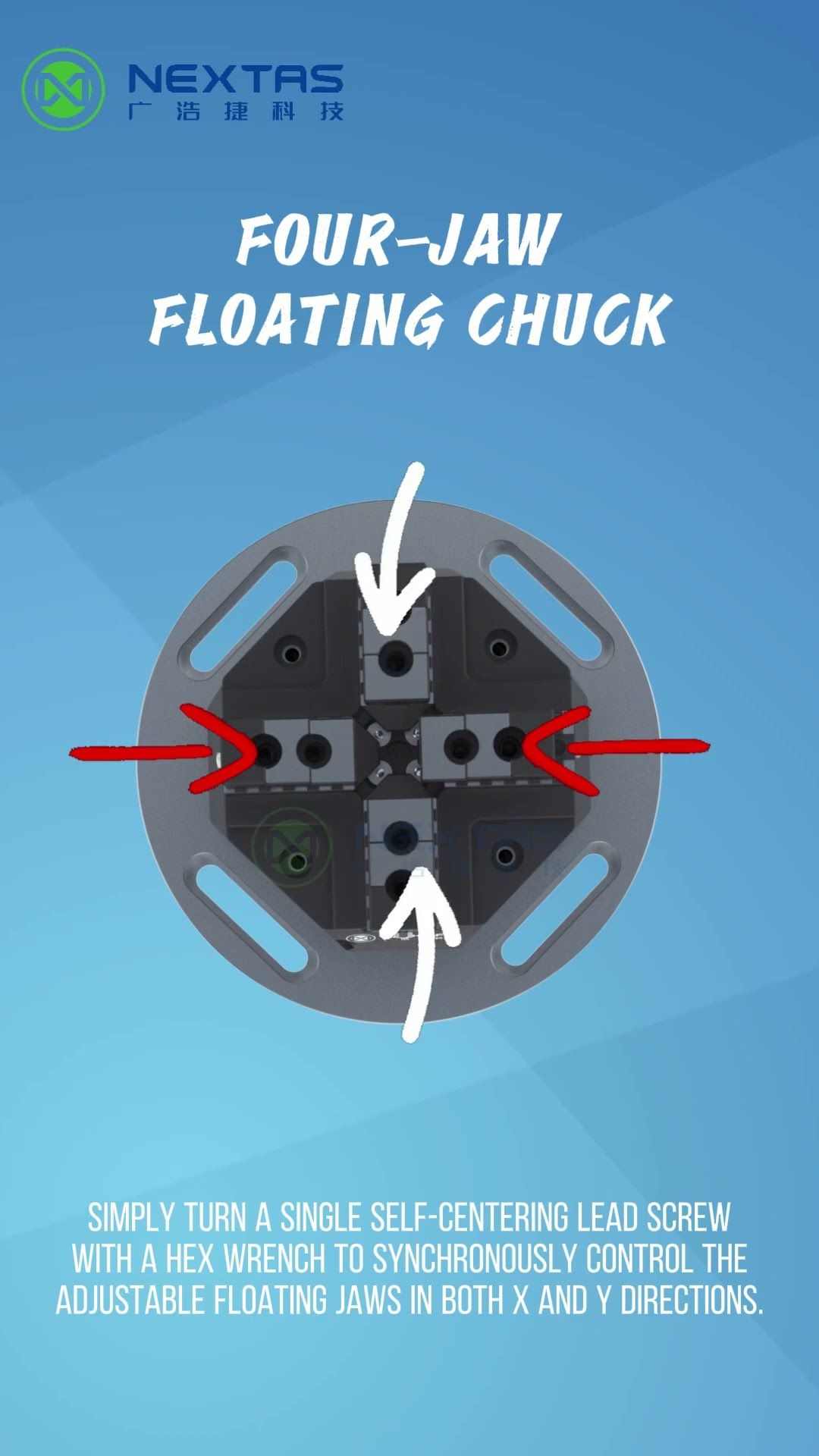

Demostración de producto de 16 segundos

Vea el plato de cuatro garras flotante en movimiento

Vea cómo un solo husillo coordina el movimiento de las garras en X y en Y en esta demostración vertical. Úsela con la explicación de tres pasos de arriba para confirmar el movimiento antes de comentar su pieza.

Vídeo vertical0:16Se reproduce a petición
Continuar a la guía de selección
Demostración vertical de NEXTAS del movimiento del plato de cuatro garras flotante.
Ver en YouTube

Guía de selección e integración

Utilice el plan de instalación e inspección del modelo para comprobar el montaje completo. El catálogo indica una repetibilidad del componente de 0,02 mm; los intervalos de servicio y el resultado alcanzable dependen de la aplicación.

¿Necesita cambios más rápidos? Monte el plato en un plato de sujeción de punto cero o intégrelo con un sistema de sujeción de punto cero. Mida el tiempo de cambio y el desplazamiento de la línea de centros en el conjunto completo, con la interfaz, el montaje y el procedimiento elegidos.
  • Primero la geometría de la pieza: las garras flotantes admiten contornos redondos, cuadrados e irregulares, pero confirme que la pieza ofrece cuatro puntos de sujeción alcanzables dentro del rango de ajuste.
  • Rango con margen: seleccione el modelo cuyo rango de 0–150 mm o 0–220 mm cubra toda la familia con margen; la carrera de sujeción de 20 mm hace el cierre final, no el ajuste grueso.
  • Fuerza frente al plan de corte: Los 30.000 N o 40.000 N indicados no califican un corte por sí solos. Determine la fuerza, el apoyo, el contacto de las garras y la deformación admisible a partir del material, la geometría y el cálculo de la carga de corte.
  • Montaje y referencia: confirme la placa, el patrón de tornillos, los elementos de localización, la altura de apilado y la capacidad de la mesa. En una ruta de transferencia de punto cero, mida el cambio de la línea de centros y la repetibilidad en el conjunto completo.
  • Mantenimiento para la repetibilidad: limpie e inspeccione las caras de las garras, el husillo y las superficies de localización, y lubrique según el manual del modelo. Compruebe desgaste, daño, contaminación y repetibilidad antes de fijar intervalos de servicio.
  • Acceso a la llave: planifique el montaje para que el alojamiento de la llave hexagonal en el cuerpo siga accesible con la pieza cargada, sobre todo en un 4.º eje o en una mesa basculante.

Para piezas con superficies de contacto adecuadas a dos garras y prioridad de acceso en 5 ejes, compare la mordaza autocentrante.

Página actualizada . Los valores de catálogo de esta familia proceden del catálogo NEXTAS 2026 de sujeción de cambio rápido industrial. Compruebe las dimensiones sujetas a plano en el plano del modelo seleccionado. Solicitar el catálogo. Fábrica, catálogos y ferias.

Recursos del producto

Preguntas frecuentes

¿Qué es el plato de cuatro garras flotante y para quién es?

Es un plato de sujeción autocentrante con cuatro garras flotantes que se adaptan a la forma de la pieza. Conviene a talleres que mecanizan piezas irregulares, asimétricas o redondas, fundición, forja y carcasas, donde el centrado manual en un plato de cuatro garras convencional es el paso más lento de cada montaje.

¿Cómo funciona el autocentrado?

Un solo husillo mueve las garras flotantes en X y en Y. Las garras de X presujetan primero y después las de Y establecen el contacto. Apriete según el procedimiento del modelo elegido y verifique el centro de sujeción resultante; un contorno irregular no coloca por sí solo su referencia geométrica o de mecanizado en ese centro.

¿Qué tamaños y especificaciones hay?

Dos modelos de catálogo: P150 (NT-S00P150SZ) con 30.000 N de fuerza de sujeción, rango de sujeción de 0–150 mm y 21,4 kg de peso; y P220 (NT-S00P220SZ) con 40.000 N, 0–220 mm y 41 kg. Ambos tienen una carrera de sujeción de 20 mm y una repetibilidad de posicionamiento de 0,02 mm.

¿Qué precisión tiene el posicionamiento repetido?

El catálogo indica 0,02 mm de repetibilidad de posicionamiento para P150 y P220. El resultado instalado depende de la geometría de la pieza, el contacto de las garras, el método de apriete, la limpieza, el montaje y el método de medición. Confirme los criterios de aceptación acordados en la pieza prevista.

¿Puede sujetar piezas irregulares o asimétricas sin deformarlas?

Las garras flotantes se adaptan a contornos irregulares. En piezas de pared delgada o sensibles a la deformación, la geometría de las garras, los apoyos y la carga de sujeción son igual de importantes. Los revisamos juntos y validamos el montaje con una pieza representativa.

¿Cómo se monta el plato en la máquina?

Confirme la placa base, el patrón de tornillos, los elementos de localización, la altura de apilado, la capacidad de la mesa y el caso de carga frente al plano aprobado. Una interfaz de punto cero puede apoyar la transferencia entre máquinas, pero el tiempo de cambio y el desplazamiento de la línea de centros deben medirse en el conjunto completo.

¿Qué materiales y qué mantenimiento mantienen la precisión a largo plazo?

El catálogo indica construcción de acero inoxidable templado y lubricación integrada. Limpie, inspeccione y lubrique según el manual del modelo elegido y el ciclo de trabajo, y mida la repetibilidad de forma periódica.

¿Dónde obtengo archivos CAD y cuál es el plazo habitual?

Indique la forma o una foto de la pieza, sus dimensiones aproximadas y la máquina. Podemos ayudarle a comparar P150 y P220 y confirmar los planos 2D o archivos 3D disponibles para las garras y el montaje; el plazo se concreta en la oferta.
