Sujeción hidráulica a medida

Utillaje hidráulico a medida

Sujeción específica para una producción repetible

Diseñe el utillaje a partir de la pieza, sus referencias y la secuencia de mecanizado. NEXTAS desarrolla conceptos de posicionamiento, sujeción hidráulica y control para producción dedicada, incluidas piezas que requieren apoyos adicionales o fuerzas de apriete controladas. Revise conjuntamente el acceso de herramientas, la presión y la automatización antes de aprobar el diseño.

Solicitar una revisión del utillajeAbrir el catálogo de productos 2026

Se requiere correo de trabajo para abrir el catálogo

Apoye las geometrías críticasDistribuya posicionadores, bridas y apoyos según la geometría crítica; revise las fuerzas y la secuencia para el material y las cargas de corte.
Coordine el utillaje con el circuitoRevise los movimientos de apriete, colectores, confirmación de presión y unidad hidráulica como un conjunto, con acceso para mantenimiento.
Prepare la siguiente fase de producciónPlanifique el acoplamiento de palés, los sensores y las interfaces de automatización para la célula prevista; valide el proyecto antes de operar sin supervisión.
Plazo: se confirma tras revisar planos, cantidad y alcance Pedido mínimo: 1 conjunto Pago: T/T · L/C Documentos de calidad definidos en la oferta Proveedor auditado en MIC

Adecuación del proyecto

¿Es adecuado un utillaje hidráulico a medida para su proyecto?

Utilice estos criterios para valorar si un sistema de sujeción hidráulica específico para la pieza es la solución adecuada para su proceso de mecanizado, volumen de producción y plan de automatización.

01

Piezas de pared delgada o sensibles a la deformación

Los puntos de apriete equilibrados, los apoyos hidráulicos y la presión escalonada o por zonas ayudan a proteger la geometría crítica.

02

Fuerza repetible en series prolongadas

La presión hidráulica controlada reduce la variación entre operarios cuando deben mantenerse constantes la fuerza y la estabilidad de las referencias.

03

Carga mediante palé o robot

Revise los acoplamientos y qué estados confirman realmente los sensores de presencia, posición y presión. Valide las interfaces y la recuperación de la célula prevista antes de automatizar.

04

Acceso complejo o mecanizado con múltiples operaciones

El posicionamiento específico, la evacuación de viruta y la secuencia de apriete mantienen libre el acceso de herramienta en operaciones multicaras y multietapa.

Fotografía de referencia de NEXTAS junto a dos secciones conceptuales: un tramo sin apoyo se flexiona bajo la brida; un apoyo situado bajo la brida transmite la carga.
Sujeción de piezas de pared delgada: apoyar la carga de apriete Fotografía existente del catálogo con secciones conceptuales independientes de la trayectoria de carga. La posición de los apoyos ocultos, la carga de apriete y las comprobaciones de aceptación dependen del plano aprobado. Sin escala. Abrir el esquema de ingeniería a tamaño completo

¿Aún no sabe qué configuración elegir? Cuéntenos cómo trabaja.

Datos opcionales para revisar la configuración

Puede empezar con los datos que tenga; el resto se puede concretar durante la revisión.

Plano de la pieza

2D / 3D y material

Referencias y CTQ

Dimensiones críticas

Máquina / palé

Envolvente e interfaces

Plan de automatización

Robot, APC y sensores

Una inversión en utillaje definida por su pieza

Trabaje con NEXTAS para adaptar el concepto de utillaje a su pieza, volumen de lote y secuencia de mecanizado. Defina el posicionamiento, la sujeción hidráulica y los requisitos de control en una misma revisión de ingeniería. Una propuesta con alcance claro permite valorar la inversión frente al tiempo de carga, la consistencia del proceso y las necesidades de la producción repetitiva.

Ingeniería integrada

Diseñado como un único sistema

El esquema de posicionamiento, la secuencia de apriete, el circuito hidráulico, la detección y la unidad de potencia se revisan conjuntamente para que la estabilidad de referencias, el acceso de herramienta, el mantenimiento y los enclavamientos de automatización respalden el mismo proceso.

  1. 1

    Posicionar

    Aplique un posicionamiento 3-2-1 o una estrategia de referencias CTQ a medida según la rigidez de la pieza y el acceso de la herramienta.

  2. 2

    Sujetar

    Seleccione bridas abatibles, de tracción descendente o de garra, apoyos hidráulicos y elementos antilevantamiento.

  3. 3

    Controlar

    Defina colectores, válvulas de secuencia, mantenimiento de presión y confirmación de presión.

  4. 4

    Automatizar

    Coordine sensores PNP/NPN, lógica mediante código M o PLC, juntas rotativas y conducciones a través del palé.

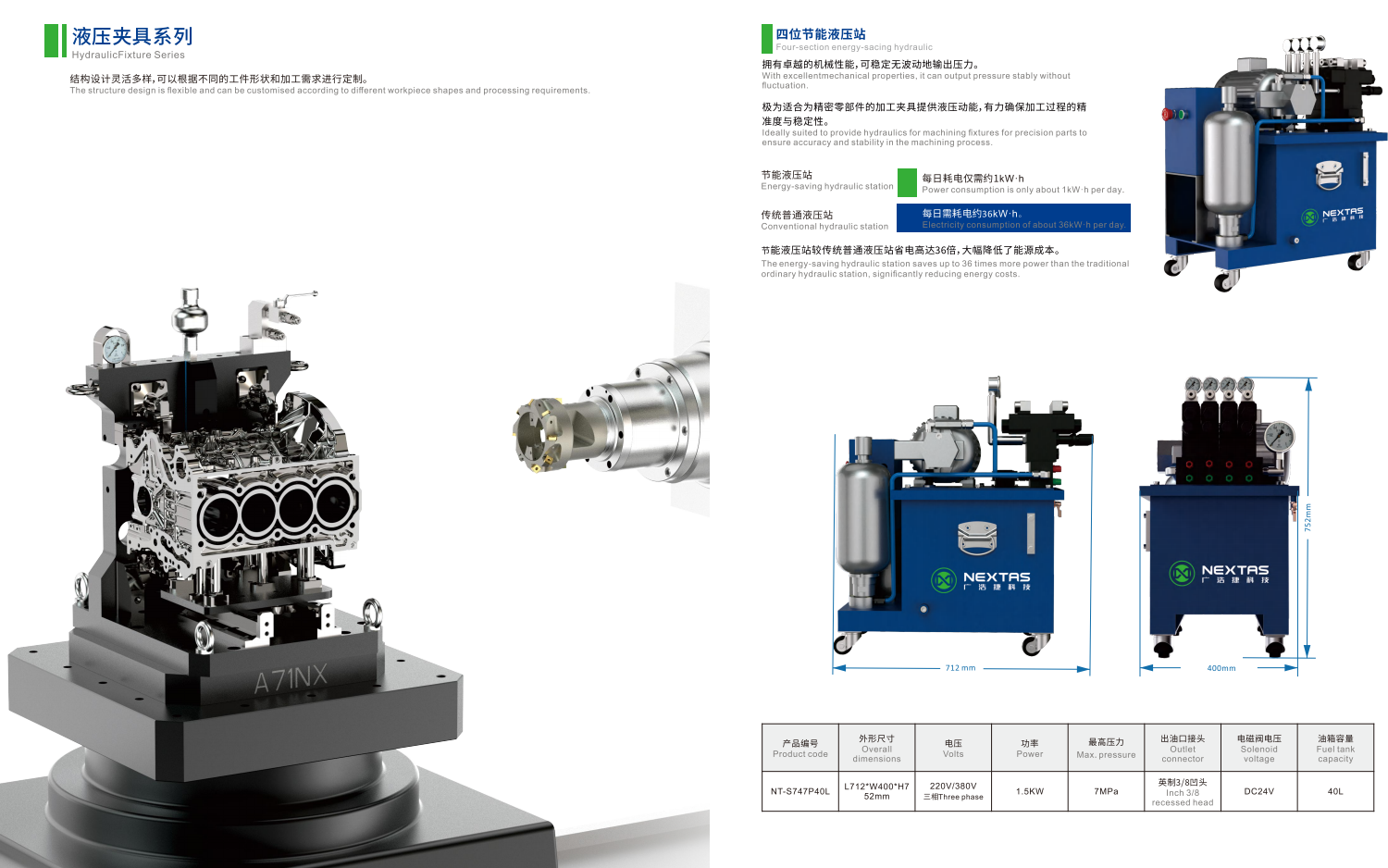

Referencia de ingeniería con un utillaje hidráulico a medida y una unidad hidráulica de cuatro estaciones y bajo consumo.
Referencia del utillaje y la unidad hidráulicaAbra a tamaño completo la hoja de ingeniería suministrada.

Mapa de configuración

Arquitectura y opciones

Configure los bloques principales según la familia de piezas, las operaciones y la arquitectura de control. La selección final se determina tras revisar los planos y la máquina.

Estrategia de posicionamiento

Posicionamiento 3-2-1Posicionadores modularesPosicionadores en nido / alojamientoEsquema CTQ a medida

Tipo de apriete

Bridas abatiblesBridas de tracción descendenteBridas de garraAutobloqueo / mantenimiento de presión

Apoyo y control de deformación

Apoyos hidráulicosElementos antilevantamientoPresión escalonadaControl multizona

Sensores y automatización

Presencia de piezaPosición de aprieteConfirmación de presiónPreparado para robot / palé

Circuito hidráulico

Simple / doble efectoColector integradoVálvulas de secuenciaAcoplamiento rápido / junta rotativa

En cada arquitectura se revisan el acceso de herramienta, la evacuación de viruta, la conducción de refrigerante, el espacio de mantenimiento y una lógica segura de liberación.

Referencias de arquitecturas de utillaje

Una arquitectura de utillaje para la pieza

La disposición responde a la pieza, la estrategia de referencias, el acceso de herramienta, la rigidez y la secuencia de producción.

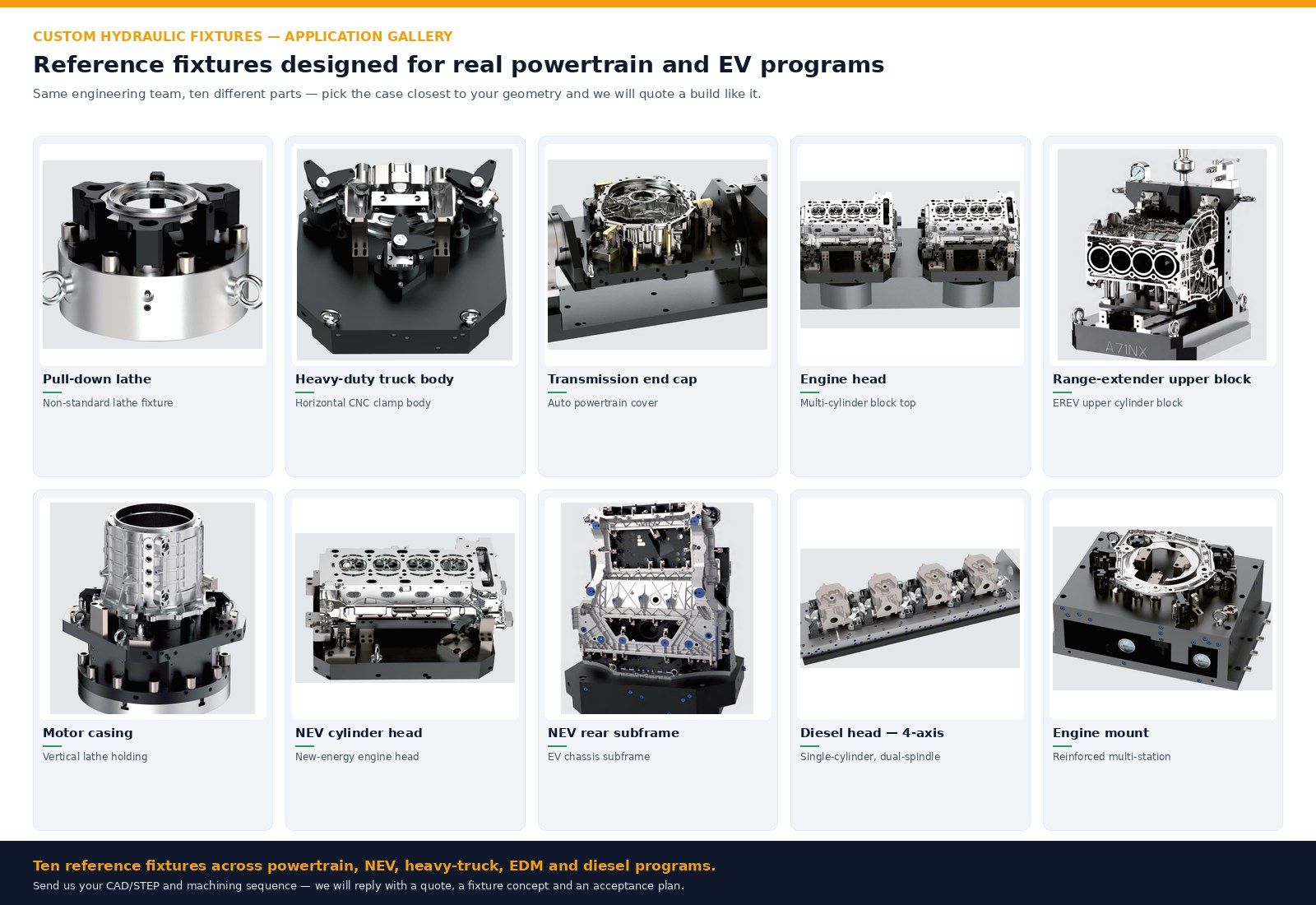

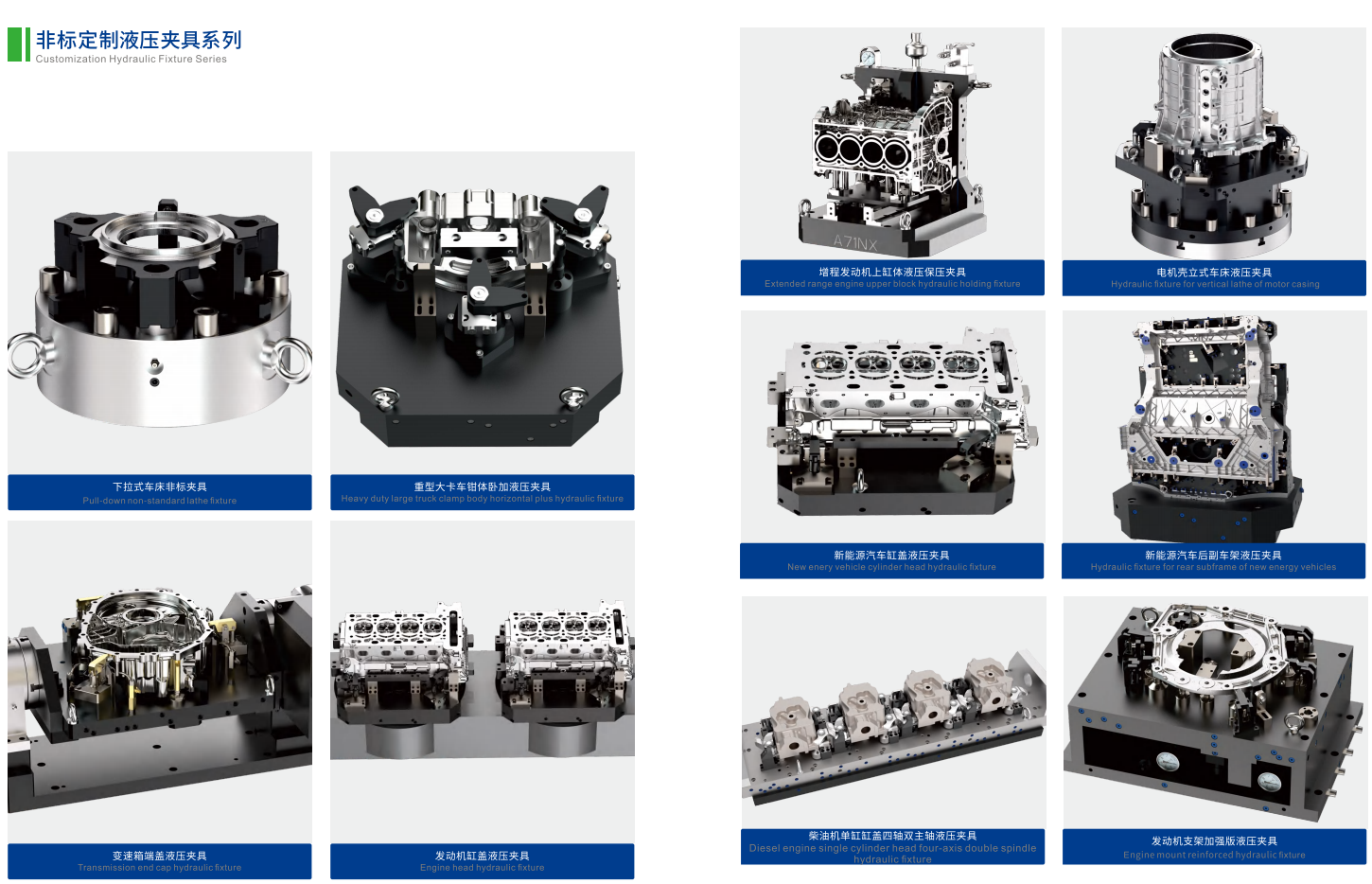

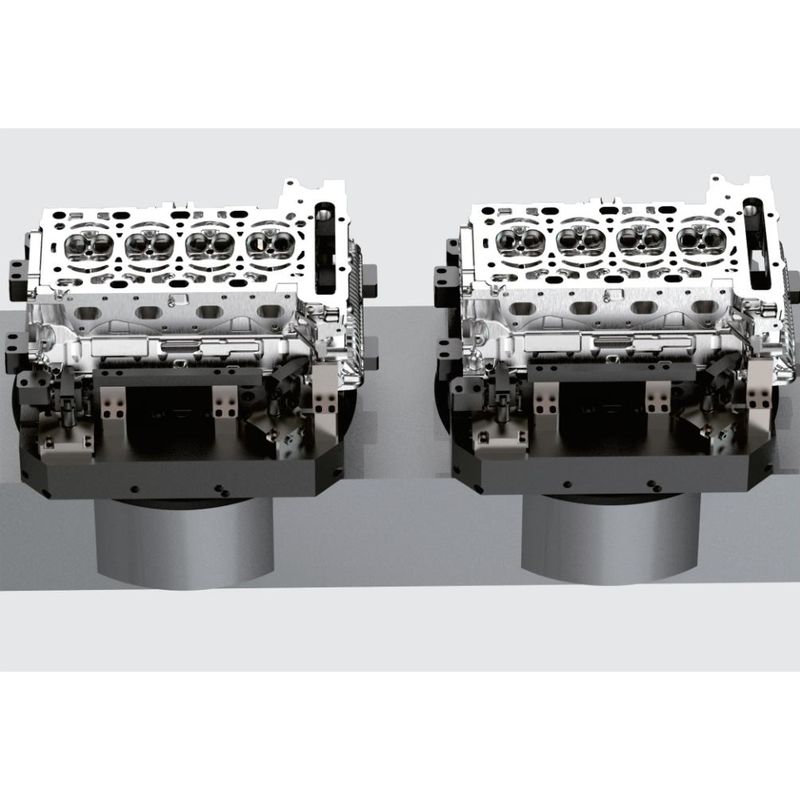

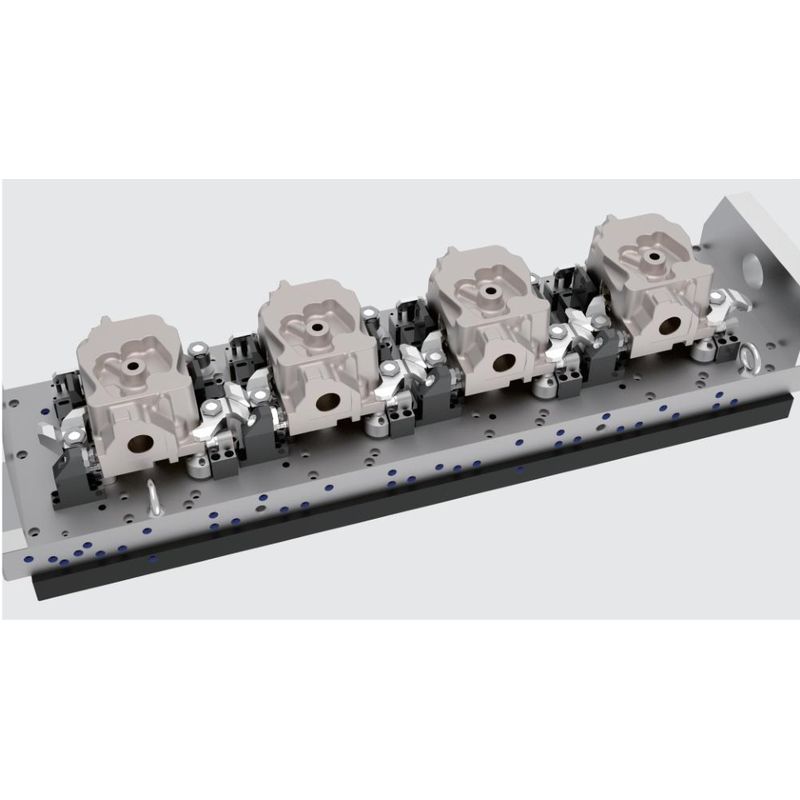

Lámina de referencias con arquitecturas de utillaje hidráulico a medida para componentes de automoción, motores, carcasas de motor y camiones pesados.
Arquitecturas de referencia con apriete descendente, apoyo de grandes fundiciones, diseño rotativo, culatas y montajes reforzados.Ver referencias a tamaño completo
  • Acceso compacto de herramienta
  • Apoyo para piezas de fundición grandes
  • Mecanizado rotativo multicaras
  • Control de referencias circulares
  • Presión y colector integrados
Ver cada imagen de referencia a tamaño completo

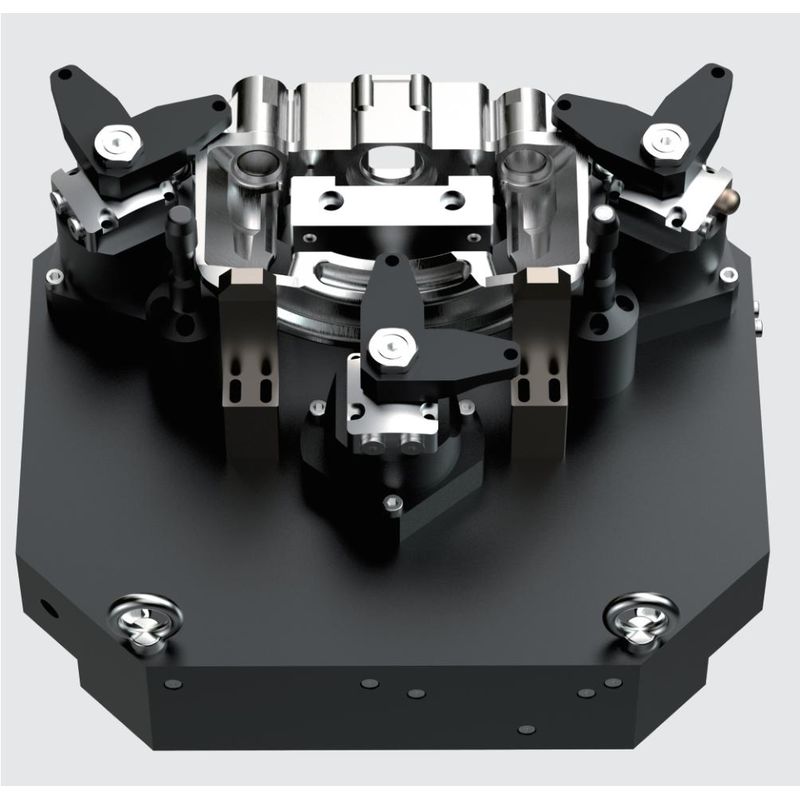

  1. Utillaje hidráulico compacto con sujeción en tres puntos y acceso libre para la herramienta.

    Utillaje hidráulico compacto con sujeción en tres puntos y acceso libre para la herramienta.

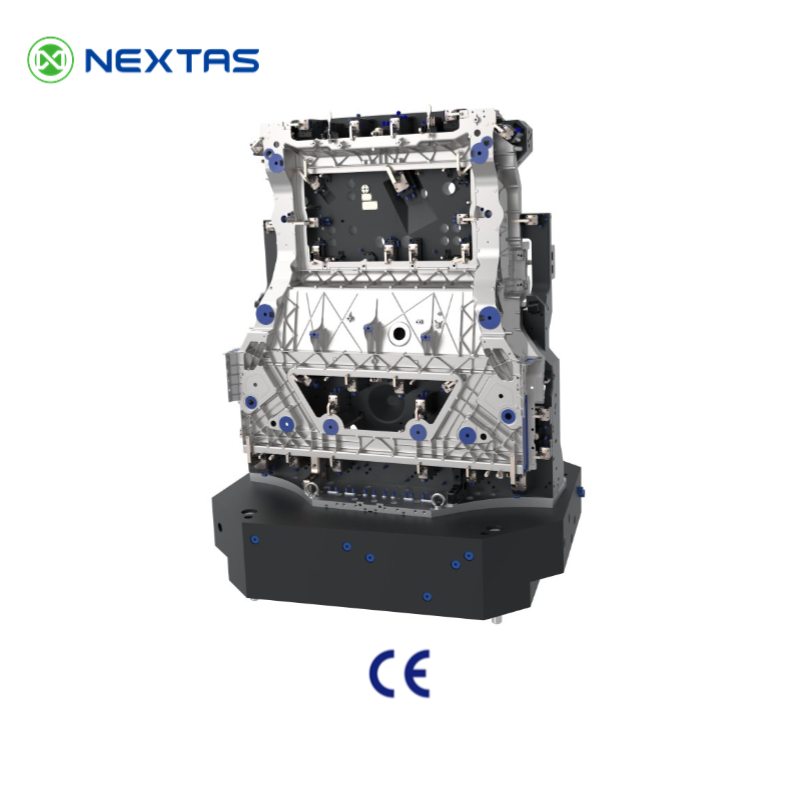

  2. Utillaje hidráulico vertical a medida que sostiene una pieza fundida alta e irregular.

    Utillaje hidráulico vertical a medida que sostiene una pieza fundida alta e irregular.

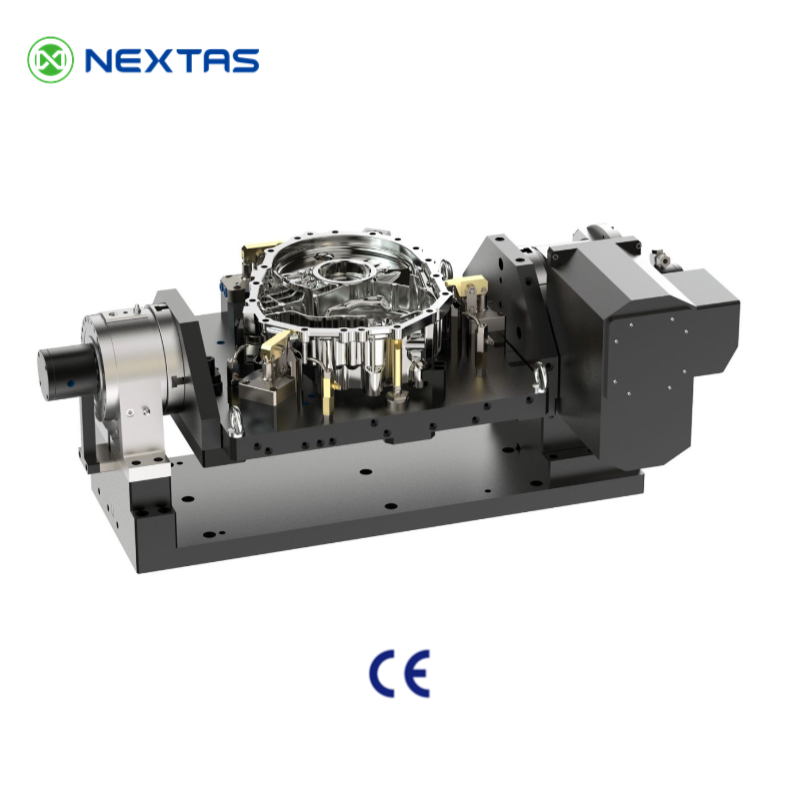

  3. Utillaje hidráulico giratorio que sujeta una carcasa de transmisión.

    Utillaje hidráulico giratorio que sujeta una carcasa de transmisión.

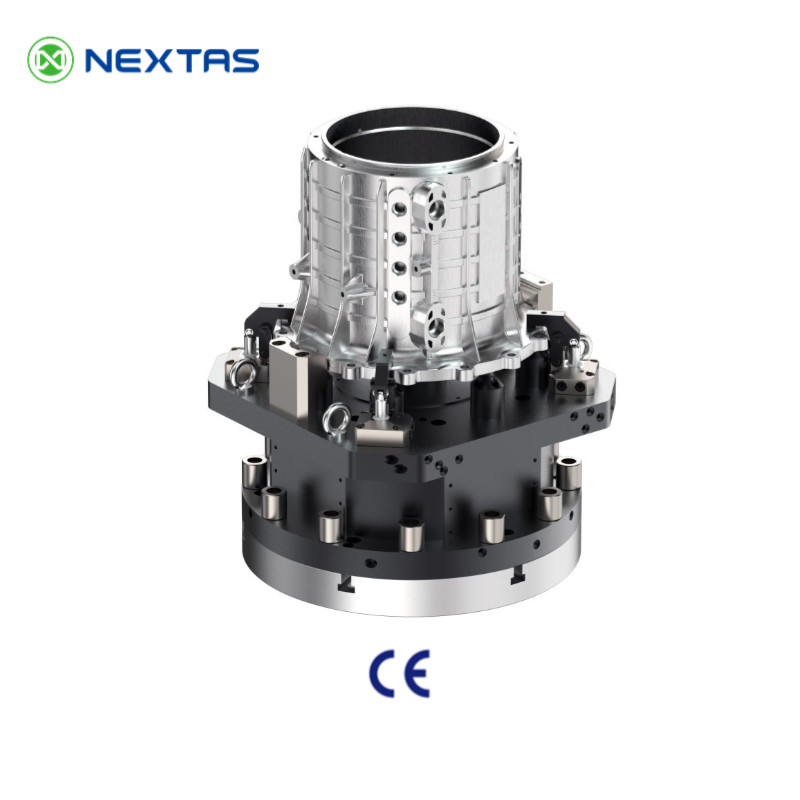

  4. Utillaje hidráulico circular que sostiene una carcasa de motor alta.

    Utillaje hidráulico circular que sostiene una carcasa de motor alta.

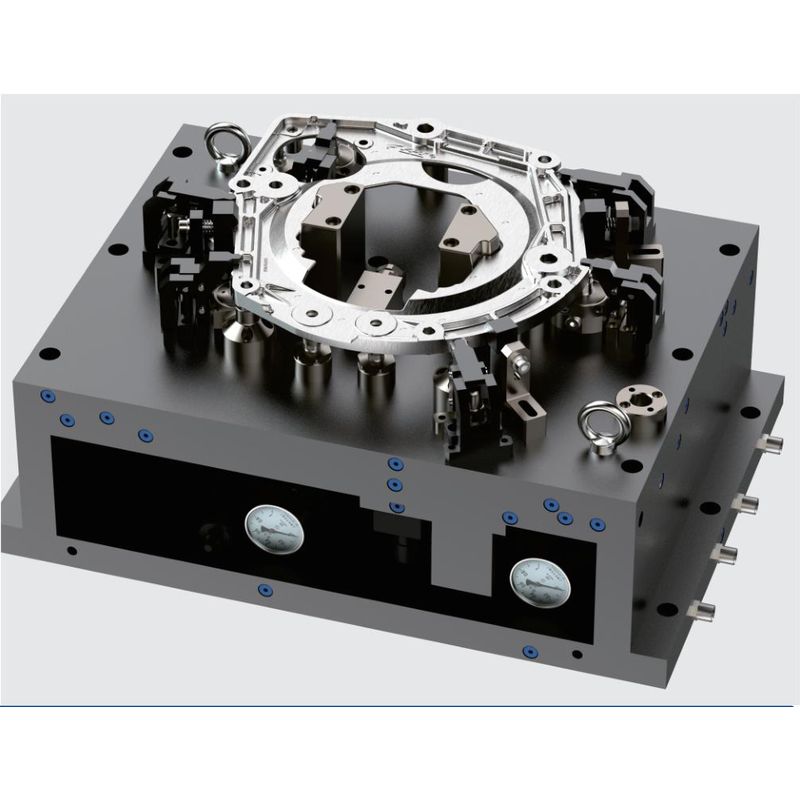

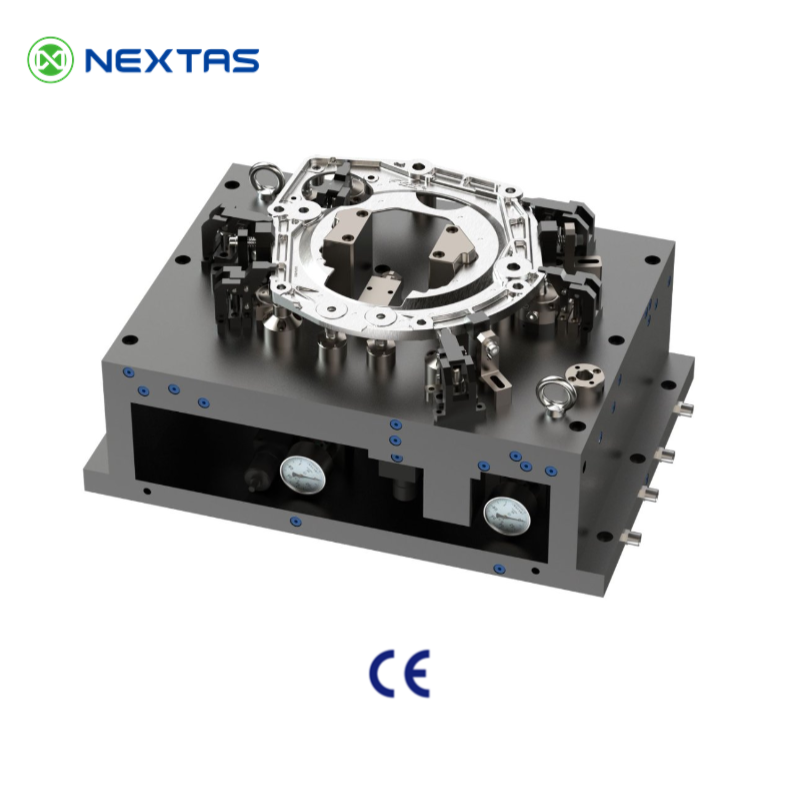

  5. Utillaje hidráulico con manómetros frontales y conexiones al distribuidor.

    Utillaje hidráulico con manómetros frontales y conexiones al distribuidor.

  6. Foto del catálogo de un utillaje hidráulico de dos estaciones bajo un husillo de mecanizado.

    Foto del catálogo de un utillaje hidráulico de dos estaciones bajo un husillo de mecanizado.

Consulte el contexto de aplicación en aeronáutica y automoción; la arquitectura y su validación se definen para la pieza concreta.

Datos de selección

Prestaciones, especificaciones y selección de HPU

Estos rangos orientan la revisión. Los valores finales dependen de la geometría, las cargas de corte, la disposición de apriete, el diseño del circuito y los criterios de aceptación.

≤ 0,005 mmRepetibilidad de posicionamiento (típica)
5–200 kNFuerza de apriete (según la aplicación)
10–70 MPaPresión de trabajo
Opciones de construcción e integración
Cuerpo del utillajeAcero aleado de alta calidad o aluminio de grado aeronáutico
Componentes de aprieteAcero de herramientas templado; dureza objetivo de 58–62 HRC cuando así se confirme en la oferta o el plano del proyecto
AccionamientoAccionamiento hidráulico de simple o doble efecto
ControlarUna o varias zonas; colector integrado o remoto
SensoresRealimentación de presencia de pieza, posición de apriete y confirmación de presión
AcabadosÓxido negro, nitruración o niquelado
Fluidos y juntasCompatibilidad con aceite mineral o agua-glicol según la selección de juntas; opciones NBR / Viton

Referencia de selección

Unidad hidráulica de cuatro estaciones y bajo consumo NT-S747P40L

Esta HPU suministrada es una referencia de 7 MPa y no sustituye el dimensionado del proyecto en el rango más amplio de sistemas a medida de 10–70 MPa.

Potencia1,5 kW
Presión máxima7 MPa
Depósito40 L
Tensión de controlDC 24 V
Conexiones3/8 pulg., empotradas
InterfazEnclavamiento por código M / PLC

Algunos circuitos de utillaje también pueden revisarse en el rango de 70–210 bar. La presión y el caudal finales siguen la revisión del circuito y de la fuerza de apriete.

Abrir la ficha suministrada de la HPU

Proceso de ingeniería

Del plano a la prueba de producción

Una secuencia de revisión clara alinea el utillaje, el circuito, la interfaz de máquina y las evidencias de validación antes de la liberación. Empiece con el plano o la descripción y las operaciones conocidas. Durante la revisión se concretarán el orden de apriete, la presión, los puertos de la junta rotativa y el trazado del colector.

  1. 1

    Requisitos

    Pieza, proceso, máquina y objetivos.

  2. 2

    Concepto / DFM

    Referencias, acceso y concepto de apriete.

  3. 3

    Circuito / seguridad

    Presión, secuencia y enclavamientos.

  4. 4

    Fabricación / inspección

    Fabricación de precisión y verificación.

  5. 5

    Validación

    Pruebas de fugas, fuerza y repetibilidad.

  6. 6

    Entrega / asistencia

    Documentación, repuestos y puesta en marcha.

Qué debe enviar

  • Archivos 2D / 3D (STEP / IGES)
  • Material y tratamiento térmico
  • Secuencia de operaciones y herramientas
  • Referencias, CTQ y tolerancias
  • Envolvente de máquina / palé
  • Presión / caudal disponibles
  • Tiempo de ciclo y volumen de producción
  • Plan de robot, APC y sensores

Documentación técnica habitual

  • Plano 2D
  • Esquema hidráulico
  • Plano del colector
  • Lista de materiales / repuestos
  • Plan de validación
  • Vídeo de pruebas
  • Extracto de inspección

La documentación se adapta al alcance acordado del proyecto y a los puntos de revisión del comprador.

Modelo CAD de un utillaje hidráulico que muestra conducciones internas y estructuras de apriete.
Revisión de la arquitectura del sistemaLas conducciones internas, los componentes templados y el acceso de mantenimiento se comprueban junto con la secuencia de apriete.
Componentes modulares de utillaje hidráulico dispuestos para adaptar la sujeción a una familia de piezas.
Adaptabilidad a familias de piezasSi hay variantes de pieza, especifique los posicionadores y elementos de apriete que cambiarán, manteniendo definidos el apoyo, los contactos y la aceptación de cada variante.

Caso de utillaje neumático a medida, no un utillaje hidráulico. Las soluciones hidráulicas se evalúan por separado.

Este clip es un ejemplo de utillaje a medida, no un utillaje hidráulico. Muestra un utillaje neumático a medida. Los ejemplos de utillaje a medida y de punto cero no son un conjunto hidráulico. Las soluciones hidráulicas se evalúan por separado.

Ver en YouTube

Asistencia durante el ciclo de vida

Mantenimiento y recursos de ingeniería

Separe los problemas de circuito, apriete, posicionamiento y detección antes de modificar el concepto del utillaje.

Fuerza de apriete inestablePresión · regulador · secuencia

Compruebe presión y caudal, ajuste del regulador, recorrido de mangueras y secuencia de apriete. Busque pérdidas de presión antes de modificar la geometría de las bridas.

Vibración o movimiento de la piezaPosicionamiento · rigidez · apoyo

Verifique el contacto de los posicionadores, la dirección de apriete, la actuación de los apoyos y la trayectoria de las cargas de corte. Compruebe que no haya viruta en las superficies de referencia.

Fuga en juntas o accionamiento lentoJuntas · acoplamientos · válvulas

Inspeccione juntas, racores y acoplamientos rápidos; compruebe el estado del aceite, la presión y el funcionamiento de las válvulas.

Deformación o alarmas de sensoresFuerza · realimentación · alineación

Revise las posiciones de apriete, la presión escalonada, la estrategia de posicionamiento y la alineación de sensores. Confirme de nuevo los valores de consigna después del mantenimiento.

Página actualizada . Los valores de catálogo de esta familia proceden del catálogo NEXTAS 2026 de sujeción de cambio rápido industrial. Compruebe las dimensiones sujetas a plano en el plano del modelo seleccionado. Solicitar el catálogo. Fábrica, catálogos y ferias.

Recursos del producto

Respuestas técnicas

Preguntas frecuentes

Respuestas a preguntas habituales sobre sistemas de utillaje hidráulico a medida.

¿Qué es un sistema de utillaje hidráulico a medida?

Un utillaje hidráulico a medida se fabrica según el plano de esa pieza y el circuito de apriete. Los datos son el plano, las referencias y CTQ, el volumen de máquina o palé, y el plan de automatización. La presión hidráulica cierra las bridas sobre los posicionadores.

¿En qué se diferencia la sujeción hidráulica del apriete neumático o mecánico?

Los utillajes hidráulicos suelen proporcionar una fuerza de apriete mayor y más estable que los sistemas neumáticos, con mejor control en piezas de pared delgada. Frente al apriete manual o mecánico, reducen la variación entre operarios y mejoran la repetibilidad en series largas.

¿Qué tipos de brida pueden integrarse?

Según la pieza, podemos integrar bridas abatibles, de tracción descendente o de garra, apoyos hidráulicos, cilindros y elementos antilevantamiento. La elección depende del acceso, el riesgo de deformación y las cargas de corte requeridas.

¿Puede un mismo utillaje admitir una familia de piezas?

Sí. Diseñamos con frecuencia posicionadores modulares y elementos de apriete intercambiables para que una base admita variantes de pieza con un tiempo de cambio mínimo.

¿Cómo se controla el riesgo de deformación?

Equilibramos los puntos de apriete, controlamos la fuerza con el circuito hidráulico y diseñamos los posicionadores en torno a las características críticas para la calidad. En piezas de pared delgada, las estrategias de fuerza uniforme y los apoyos mantienen la geometría.

¿Qué información se necesita para iniciar el diseño?

Planos de la pieza (2D/3D), operaciones de mecanizado, requisitos de referencias y CTQ, limitaciones de máquina o palé, plan de automatización y objetivos de producción (volumen y tiempo de ciclo). Cuanto más completos sean los datos, antes se puede contrastar el concepto con el plano.

¿Cómo se integra el utillaje con la automatización?

Los utillajes para cambiadores de palés y células robotizadas pueden usar acoplamientos rápidos, colectores estandarizados y confirmación de presencia de pieza, posición de apriete y presión. Estas señales pueden servir como permisos de proceso, pero no son funciones de seguridad por sí solas y no hacen seguro el funcionamiento sin supervisión. Antes de trabajar sin supervisión, valide los sensores, los resguardos, los enclavamientos de seguridad, la parada segura, la recuperación de fallos y la evaluación de riesgos y la aceptación de la célula completa.

¿Qué mantenimiento suele requerirse?

Las revisiones rutinarias se centran en juntas, conexiones hidráulicas y estado de los sensores. Las conducciones accesibles y las placas de desgaste sustituibles hacen que el mantenimiento preventivo sea rápido y previsible.
