NT-S200P85V2
NT-S200P85V2 indique 5 kN, tirant de positionnement NT-S200P25C1, tirant de compensation NT-S200P25C2, tirant de serrage NT-S200P25C3 et 3,4 kg.

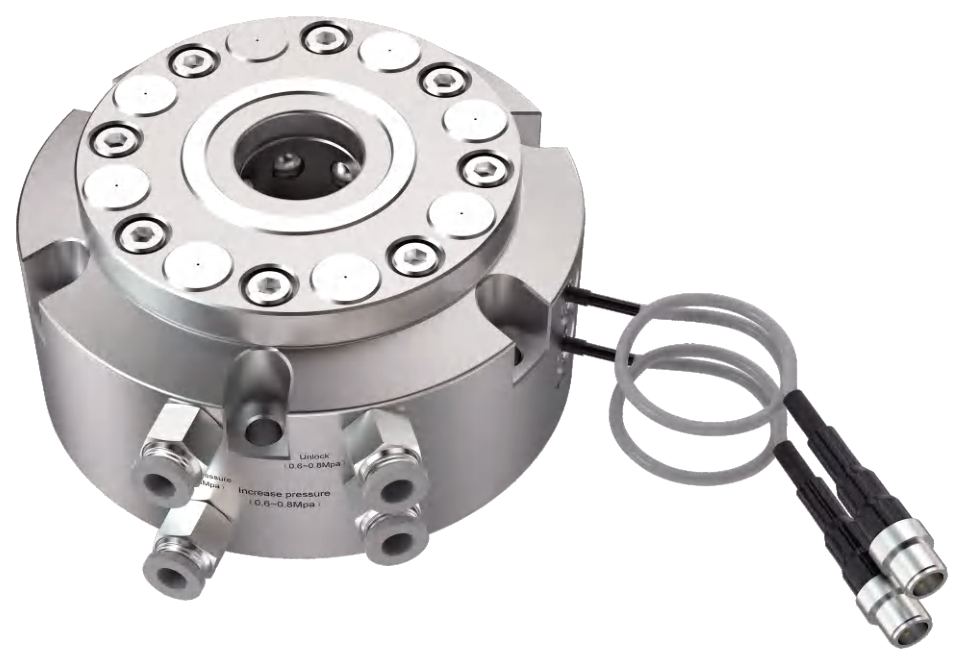

Module point zéro à capteur
Module point zéro à capteur
Trois lignes capteur publiées
Le bloc de catalogue Sensor Zero Point Clamping System nomme trois lignes. NT-S200P85V2 indique 5 kN et 3,4 kg. NT-S200P115V2 indique 10 kN et 5,4 kg. NT-S200P148V2 indique 18 kN et 6,9 kg. Chaque ligne nomme un tirant de positionnement, un tirant de compensation et un tirant de serrage. Le bloc capteur commun indique une détection 0 - 0,56 mm et une alimentation 10 - 30 V.
5 kN / 10 kN / 18 kNForce de serrage du catalogue. La première ligne indique la valeur la plus basse.
0 - 0,56 mm distance de détectionBloc capteur commun sur la même page du catalogue. Ce n’est pas un numéro d’article distinct.
DC 10 - 30 VTension d’alimentation du bloc capteur commun.
Standard models in stock
Custom hole patterns
HMC / VMC / 4th / 5th axis
Quality documents scoped at RFQ
MIC Audited Supplier
Aperçu produit
Trois lignes capteur publiées
Utilisez cette page lorsque le plan nomme l’un de ces trois numéros d’article. Vérifiez le numéro avant de commander le module.
NT-S200P115V2
NT-S200P115V2 indique 10 kN, tirant de positionnement NT-S200P30C1, tirant de compensation NT-S200P30C2, tirant de serrage NT-S200P30C3 et 5,4 kg.
NT-S200P148V2
NT-S200P148V2 indique 18 kN, tirant de positionnement NT-S200P35C1, tirant de compensation NT-S200P35C2, tirant de serrage NT-S200P35C3 et 6,9 kg.
Bloc capteur commun
La polarité est NPN ou PNP et elle est sélectionnable. La distance de détection est 0 - 0,56 mm. La tension d’alimentation est DC 10 - 30 V. La fréquence de réponse est 5 kHz. La consommation de courant est 10 mA ou moins. La capacité d’ouverture et de fermeture est un collecteur ouvert de 50 mA ou moins. La structure de protection est la spécification IEC IP67.
Lignes catalogue publiées
Comparer les trois lignes publiées
Ces valeurs sont le texte du catalogue de changement rapide NEXTAS 2026 pour les trois modèles cités. Elles ne remplacent pas le plan approuvé.
| Article | Force de serrage | Tirant de positionnement | Tirant de compensation | Tirant de serrage | Masse |
|---|---|---|---|---|---|
| NT-S200P85V2 | 5 kN | NT-S200P25C1 | NT-S200P25C2 | NT-S200P25C3 | 3,4 kg |
| NT-S200P115V2 | 10 kN | NT-S200P30C1 | NT-S200P30C2 | NT-S200P30C3 | 5,4 kg |
| NT-S200P148V2 | 18 kN | NT-S200P35C1 | NT-S200P35C2 | NT-S200P35C3 | 6,9 kg |
Colonnes de cote publiées
La même page indique φD1, φD2, H1, H2, M et φS dans un tableau de texte. Cette page reprend ces colonnes et n’ajoute pas de cotes de plan.
| Article | φD1 | φD2 | H1 | H2 | M | φS |
|---|---|---|---|---|---|---|
| NT-S200P85V2 | 110 mm | 85 mm | 55 mm | 46 mm | M6 | 97 mm |
| NT-S200P115V2 | 140 mm | 115 mm | 63 mm | 51 mm | M8 | 131 mm |
| NT-S200P148V2 | 185 mm | 148 mm | 76 mm | 61 mm | M10 | 164 mm |
Choix et montage
Associer la ligne à ses trois tirants
- Commandez les trois tirants nommés sur la ligne. NT-S200P85V2 nomme NT-S200P25C1, NT-S200P25C2 et NT-S200P25C3.
- NT-S200P115V2 nomme NT-S200P30C1, NT-S200P30C2 et NT-S200P30C3. NT-S200P148V2 nomme NT-S200P35C1, NT-S200P35C2 et NT-S200P35C3.
- Le tableau de cotes indique φD1, φD2, H1, H2, M et φS à côté des mêmes numéros d’article.
- Ce bloc du catalogue n’indique ni répétabilité ni mode de déverrouillage. Confirmez les deux sur le plan sélectionné.
- La colonne de masse est sur la ligne de force. Ce n’est pas une charge de levage.
- Câble exposé : câbles très souples et résistants au pliage robotique. Le circuit de protection indique la protection contre l’inversion d’alimentation, l’absorption des surtensions, la protection contre le court-circuit de charge et la protection contre l’inversion de sortie.
Emplois
Où ce module à capteur est utilisé
Série montée sur robot
Le catalogue place ce bloc dans la série de changeur d’outils point zéro montée sur robot.
Trois tirants
Utilisez les tirants de positionnement, de compensation et de serrage nommés sur la ligne choisie. Ne mélangez pas ces numéros d’une ligne à l’autre.
Câble du capteur
La polarité est NPN ou PNP et elle est sélectionnable. La ligne du câble indique des câbles très souples et résistants au pliage robotique.
Plaques planes
La plaque de serrage manuelle est une autre page. Ne remplacez pas un numéro de plaque par l’un de ces modules.
Questions fréquentes
Quels numéros d’article sont publiés ici ?
NT-S200P85V2, NT-S200P115V2 et NT-S200P148V2.
Quels tirants chaque ligne nomme-t-elle ?
Un tirant de positionnement, un tirant de compensation et un tirant de serrage. NT-S200P85V2 nomme NT-S200P25C1, NT-S200P25C2 et NT-S200P25C3.
Cette page indique-t-elle la répétabilité ?
Ce bloc du catalogue n’indique ni répétabilité ni mode de déverrouillage. Confirmez les deux sur le plan sélectionné.
Quelles valeurs capteur sont dans le texte ?
Distance de détection 0 - 0,56 mm, tension d’alimentation DC 10 - 30 V, fréquence de réponse 5 kHz, consommation de courant 10 mA ou moins, collecteur ouvert 50 mA ou moins et spécification IEC IP67.
Comment demander un devis ?
Envoyez le numéro d’article, l’interface machine et la quantité. La réponse confirme la ligne du catalogue après examen du plan.
