Mocowanie samocentrujące
Pływający uchwyt czteroszczękowy do detali nieregularnych & okrągłych

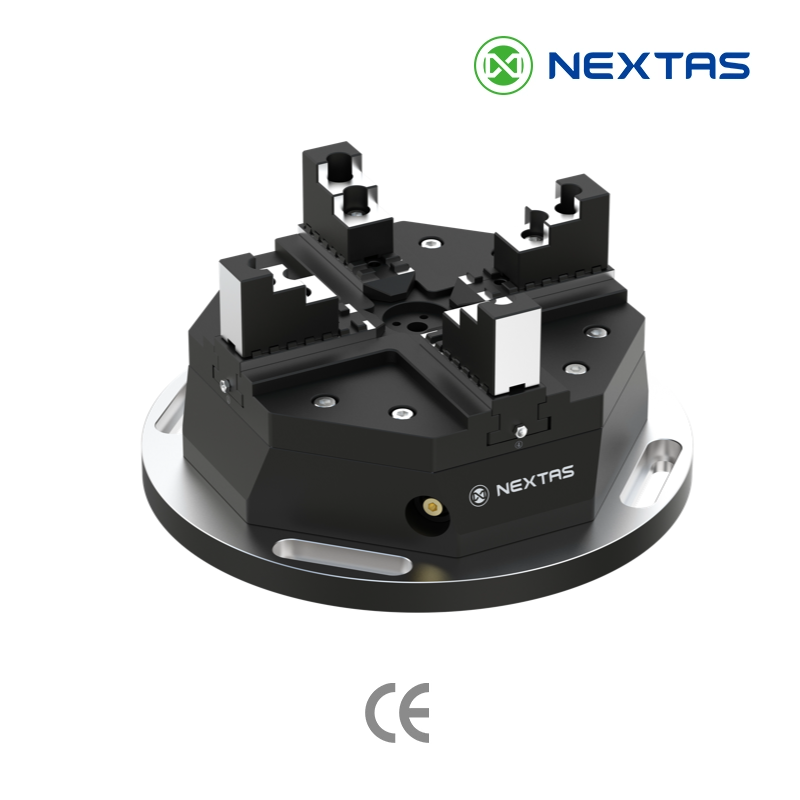

Pływające uchwyty czteroszczękowe P150 / P220, które same znajdują środek detalu — jeden obrót klucza imbusowego zaciska X i Y jednocześnie
Gdy detal jest nieregularny, asymetryczny albo po prostu okrągły, ustawianie zwykle jest najwolniejszym etapem przezbrojenia. Szczęki pływające tego uchwytu dopasowują się do kształtu detalu, automatycznie lokalizują jego środek geometryczny i mocują z równomiernie rozłożoną siłą — bez ręcznego ustawiania, bez przejazdów czujnikiem.
W porównaniu z dwuszczękowym imadłem samocentrującym — właściwym wyborem dla pryzmatycznych półfabrykatów — ten pływający uchwyt czteroszczękowy stworzono do kształtów, których imadło o szczękach równoległych nie jest w stanie bazować: odlewów, odkuwek, korpusów i detali toczonych wymagających centrowania w osiach X i Y.
0.02 mm
Powtarzalność
40,000 N
Maks. siła mocowania
0–220 mm
Zakres regulacji szczęk
Termin realizacji: 15–25 dni
MOQ: 1 zestaw
Płatność: T/T · L/C
ISO 9001 / 14001 / 45001
Zweryfikowany dostawca MIC
Najlepsze zastosowanie
Stosuj, gdy detal nie ma równoległych powierzchni do mocowania

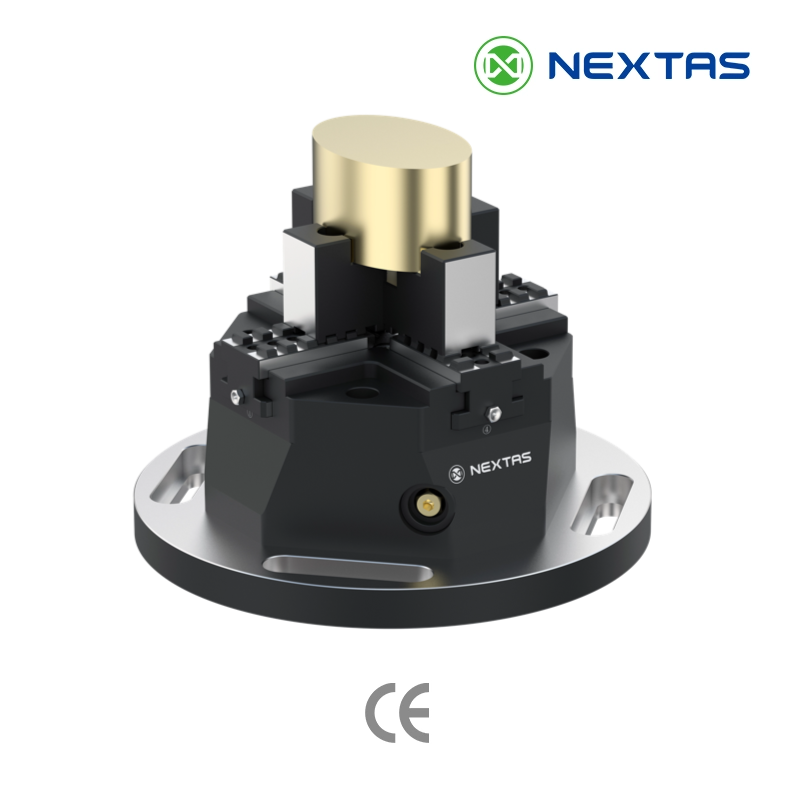

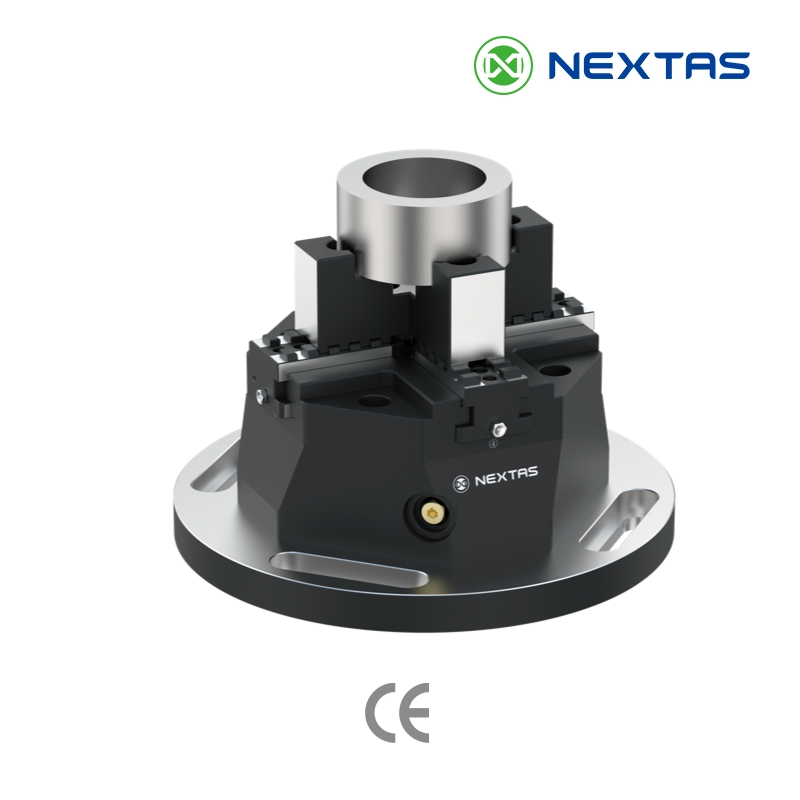

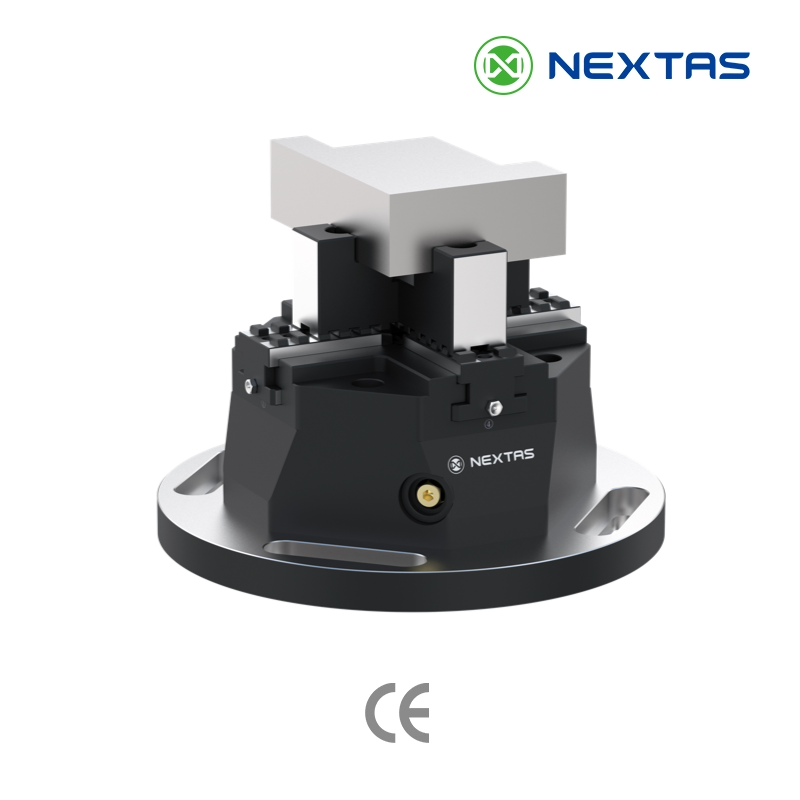

Odlewy, odkuwki, korpusy oraz detale okrągłe lub asymetryczne, które na klasycznym uchwycie czteroszczękowym wymagałyby powolnego ustawiania.
Najpierw porównaj
Zacznij od zakresu mocowania: 0–150 mm lub 0–220 mm
P150 obsługuje mniejsze gabaryty przy 30 000 N; P220 rozszerza zakres i siłę dla większych, cięższych detali do 500 kg na stole.
Następny krok
Przejdź do danych, zasady działania lub plików do pobrania
Matryca modeli dobiera wielkość uchwytu. Przewodnik po sekwencji mocowania pokazuje samocentrowanie X/Y krok po kroku.
Szybkie przekazanie RFQ
Prześlij kształt detalu, zakres mocowania i plan montażu
Potwierdzimy, czy P150 czy P220 pasuje do Twojej rodziny detali — i jak uchwyt powinien być zamontowany na stole, palecie czy bazie punktu zerowego — zanim poświęcisz czas na porównywanie tabel.
Szybkie ścieżki RFQ
Prześlij zdjęcie lub rysunek detalu oraz przybliżone wymiary zewnętrzne, aby inżynierowie odpowiedzieli właściwym modelem.
Formularz RFQ automatycznie uzupełni Pływający uchwyt czteroszczękowy — dla szybszej odpowiedzi.
Geometria detalu
Prześlij kształt detalu, wymiary zewnętrzne, masę, materiał oraz informację, czy powierzchnie mocowania są surowe odlewnicze czy obrobione.
Zakres i siła mocowania
Podaj najmniejszy i największy detal w rodzinie, abyśmy potwierdzili 0–150 mm (P150) lub 0–220 mm (P220) z zapasem.
Sposób montażu
Montaż bezpośredni na stole z rowkami T przez płytę bazową albo integracja z bazą punktu zerowego dla szybkich przezbrojeń — podaj model maszyny.
Matryca modeli katalogowych
Specyfikacje P150 / P220
Dwie wielkości korpusu pokrywają większość prac z detalami nieregularnymi: P150 do detali kompaktowych do 150 mm, P220 gdy rodzina jest większa albo skrawanie cięższe. Oba modele mają ten sam mechanizm szczęk pływających, skok mocowania 20 mm i powtarzalność 0,02 mm.
| Model | Nr katalogowy | Siła mocowania | Skok mocowania | Zakres mocowania | Powtarzalność | Masa |
|---|---|---|---|---|---|---|
| P150 | NT-S00P150SZ | 30,000 N | 20 mm | 0–150 mm | 0.02 mm | 21.4 kg |
| P220 | NT-S00P220SZ | 40,000 N | 20 mm | 0–220 mm | 0.02 mm | 41 kg |
P150 do detali kompaktowych
Lżejszy korpus 21,4 kg pasuje do mniejszych maszyn i detali do 150 mm — łatwiej przenosić go między stołami i paletami.
P220 do większych gabarytów
Zakres 0–220 mm, siła mocowania 40 000 N i nośność do 500 kg dla większych odlewów i cięższej obróbki zgrubnej.
Wspólna konstrukcja
Szczęki i korpus z hartowanej stali nierdzewnej, wytrzymała konstrukcja ze zintegrowanym układem smarowania w obu modelach.
Jak wstępnie dobrać właściwą wielkość
- Mierz rodzinę detali, nie pojedynczy detal: największa średnica mocowania w rodzinie powinna swobodnie mieścić się w zakresie — zostaw zapas zamiast pracować na granicy.
- P150: kompaktowe detale nieregularne, lżejsze skrawanie, maszyny, gdzie liczy się miejsce na stole i masa oprzyrządowania.
- P220: większe odlewy i odkuwki, cięższa obróbka zgrubna oraz detale do 500 kg wymagające pełnych 40 000 N.
Cechy produktu
Samocentrowanie
Mocowanie detali nieregularnych, złożonych lub okrągłych nie wymaga ręcznego ustawiania — uchwyt automatycznie lokalizuje precyzyjny środek mocowania i utrzymuje go z wysoką powtarzalnością.
Regulowany zakres mocowania
Pozycje szczęk pływających swobodnie dopasowują się do detali o różnych wymiarach i kształtach. Jeden uchwyt obsługuje mieszaną rodzinę detali, co zwiększa wykorzystanie oprzyrządowania i obniża koszty narzędzi.
Mocowanie pływające
Samodopasowujące się szczęki rozkładają siłę mocowania równomiernie wokół detalu — zapobiegając deformacji, poślizgowi i błędnemu zamocowaniu na cienkich lub nierównych powierzchniach.
Bezpieczniejsza i prostsza obsługa
Szybkie pozycjonowanie i mocowanie jednym ruchem eliminują żmudne ręczne korekty, zmniejszając obciążenie operatora oraz poprawiając bezpieczeństwo i powtarzalność pracy.
Jak działa samocentrowanie
Jedna samocentrująca śruba pociągowa napędza szczęki pływające w osiach X i Y. Obróć ją kluczem imbusowym, a uchwyt sam znajdzie środek geometryczny detalu — precyzyjne, adaptacyjne centrowanie bez czujnika.
KROK 1
Szczęki X zamykają się pierwsze
Obróć samocentrującą śrubę pociągową na korpusie kluczem imbusowym. Szczęki pływające w osi X przesuwają się do środka, aż zlokalizują detal i wstępnie zacisną go w środku osi X.
KROK 2
Szczęki Y podążają za nimi
Kręć dalej tą samą śrubą. Szczęki w osi Y przesuwają się teraz do środka, lokalizują środek osi Y i wywierają wstępny zacisk — samocentrowanie jest zakończone.
KROK 3
Końcowe dokręcenie
Gdy obie osie są wstępnie zaciśnięte na środku, ostatni obrót klucza doprowadza szczęki do pełnej siły mocowania. Detal jest wycentrowany i zablokowany w jednej operacji.
Przewodnik doboru & integracji
Praktyczna lista kontrolna, jak wpasować uchwyt pływający w maszyny i rodziny detali — i utrzymać jego powtarzalność 0,02 mm przez tysiące cykli.
Potrzebujesz szybszych przezbrojeń? Zamontuj uchwyt na płycie mocowania punktu zerowego albo zintegruj go z systemem mocowania punktu zerowego, aby całe oprzyrządowanie wymieniać w niecałą minutę.
- Najpierw geometria detalu: szczęki pływające radzą sobie z obrysami okrągłymi, kwadratowymi i nieregularnymi — ale upewnij się, że detal oferuje cztery osiągalne punkty mocowania w zakresie regulacji szczęk.
- Zakres z zapasem: wybierz model, którego zakres 0–150 mm lub 0–220 mm pokrywa całą rodzinę z luzem; skok mocowania 20 mm wykonuje końcowe domknięcie, a nie zgrubną regulację.
- Siła a plan skrawania: 30 000–40 000 N wystarcza do ciężkiej obróbki zgrubnej większości materiałów — ale detale cienkościenne bardziej korzystają z równomiernego rozkładu siły niż z siły maksymalnej. Mocuj pod detal, nie pod kartę katalogową.
- Montaż i bazowanie: płytę bazową przykręca się do stołów z rowkami T; przy pracy wielomaszynowej postaw uchwyt na bazie punktu zerowego, aby oś środkowa przenosiła się między przezbrojeniami.
- Konserwacja dla powtarzalności: utrzymuj powierzchnie szczęk i śrubę pociągową w czystości od wiórów i korzystaj ze zintegrowanego układu smarowania zgodnie z harmonogramem — to zanieczyszczenia, nie zużycie, są zwykłą przyczyną dryfu dokładności.
- Dostęp klucza: zaplanuj zamocowanie tak, aby gniazdo klucza imbusowego na korpusie pozostało dostępne przy załadowanym detalu — zwłaszcza w środowiskach 4. osi lub kołyski.
Najczęściej zadawane pytania
Czym jest pływający uchwyt czteroszczękowy i dla kogo jest przeznaczony?
To samocentrujący uchwyt mocujący z czterema szczękami pływającymi, które dopasowują się do kształtu detalu. Sprawdza się w zakładach obrabiających detale nieregularne, asymetryczne lub okrągłe — odlewy, odkuwki, korpusy — gdzie ręczne ustawianie na klasycznym uchwycie czteroszczękowym jest najwolniejszym etapem każdego przezbrojenia.
Jak działa samocentrowanie?
Jedna samocentrująca śruba pociągowa, obracana kluczem imbusowym, napędza szczęki pływające w osiach X i Y. Szczęki X zamykają się i zaciskają wstępnie jako pierwsze, potem podążają szczęki Y — automatycznie lokalizując środek geometryczny detalu. Ostatni obrót doprowadza szczęki do pełnej siły mocowania.
Jakie wielkości i specyfikacje są dostępne?
Dwa modele katalogowe: P150 (NT-S00P150SZ) z siłą mocowania 30 000 N, zakresem 0–150 mm i masą 21,4 kg; oraz P220 (NT-S00P220SZ) z 40 000 N, 0–220 mm i 41 kg. Oba mają skok mocowania 20 mm i powtarzalność 0,02 mm.
Jaka jest dokładność powtarzalnego pozycjonowania?
Oba modele mają specyfikowaną powtarzalność 0,02 mm. Ponieważ szczęki automatycznie schodzą się do środka geometrycznego, ta dokładność utrzymuje się od detalu do detalu — bez udziału wprawy operatora.
Czy naprawdę utrzyma detale nieregularne lub asymetryczne bez ich deformacji?
Tak — właśnie po to są szczęki pływające. Każda szczęka dopasowuje się do powierzchni, którą napotka, więc siła mocowania rozkłada się równomiernie wokół detalu, zamiast koncentrować się w dwóch punktach. To zapobiega deformacji, poślizgowi i błędnemu zamocowaniu na nierównych lub cienkościennych powierzchniach.
Jak uchwyt montuje się na maszynie?
Korpus uchwytu przykręca się do płyty bazowej, która pasuje do standardowych stołów z rowkami T. W pracy wielomaszynowej lub paletowej może stać na płycie albo systemie punktu zerowego — wtedy cały uchwyt przenosi się między maszynami w niecałą minutę z zachowaniem osi środkowej.
Jakie materiały i jaka konserwacja utrzymują dokładność w długim okresie?
Szczęki i korpus wykonano z hartowanej stali nierdzewnej na wytrzymałej konstrukcji ze zintegrowanym układem smarowania. Utrzymuj wióry i chłodziwo z dala od powierzchni szczęk i śruby pociągowej, smaruj zgodnie z harmonogramem, a powtarzalność 0,02 mm utrzyma się przez tysiące cykli.
Skąd wziąć pliki CAD i jaki jest typowy termin realizacji?
Pliki STEP i rysunki 2D są dostępne na życzenie — skontaktuj się z nami, podając wybrany model. Modele katalogowe są zwykle wysyłane 15–25 dni po potwierdzeniu zamówienia, a każda sztuka ma fabryczny raport kontrolny obejmujący powtarzalność i siłę mocowania.
