NEXTAS kendinden merkezlemeli mengene, dengeli bağlama, tekrarlanabilirlik ve takım erişiminin önemli olduğu 5 eksenli işleme ve otomatik üretim için tasarlanmıştır. Ürün kataloğuna göre seri, 52 mm ve 96 mm modüler versiyonlarda sunulur; tekrar konumlandırma hassasiyeti 0,02 mm'nin altındadır ve sıkma kuvveti modele bağlı olarak 20 kN'ye kadar çıkar.
İngilizce NEXTAS videosu, bu sayfada açıklanan uygulamayı ve iş akışını gösterir. Ürün seçimi ile performans verileri her proje için teknik olarak doğrulanmalıdır.
Kendinden merkezlemeli mengeneyi çalışırken izleyin
Mengeneyi merkezli bağlama, 5 eksen takım erişimi ve makineler ya da paletler arasında hızlı kurulum aktarımı için nasıl kullandığını görün.
En uygun
Ortalanmış kavrama, takım açıklığı ve kurulum tekrarlanabilirliğinin önemli olduğu havacılık, kalıp ve karışık parti parçaları için güçlü bir seçim.
Önce karşılaştırın
Bu üç karar genellikle mengenin tam spesifikasyon tablolarına dalmadan önce gerçek parça ailesine uyup uymadığını belirler.
Sonraki adım
Seçim mengenenin ölçüsünü belirler. Entegrasyon onu sıfır nokta veya paletlere bağlar. Teknik bilgiler & İndirmeler ölçülendirilmiş çizimlerin bulunduğu yerdir.
Kendinden Merkezlemeli Mengenemizin teknolojisini inceleyin.
S52 kendinden merkezlemeli mengene ailesinde çene genişliği 77 mm, S96 ailesinde ise 125 mm'dir. 52 mm ve 96 mm değerleri çene genişliğini değil, montaj düzenini belirtir. Toplam uzunluk ve sıkma aralığı seçilen model için doğrulanmalıdır.
| Parametre | NT-S52P170V2 | NT-S52P210V2 |
|---|---|---|
| Çene genişliği | 77 mm | 77 mm |
| Maksimum Sıkma Aralığı | 0 - 160 mm | 0 - 200 mm |
| Maksimum Sıkma Kuvveti | 14 kN | 14 kN |
| Tekrarlanabilirlik | ±0,02 mm | ±0,02 mm |
| Gövde Malzemesi | Sertleştirilmiş martenzitik paslanmaz çelik | Sertleştirilmiş martenzitik paslanmaz çelik |
| Tahrik / Çalıştırma | Manuel (Tork Anahtarı ile) | Manuel (Tork Anahtarı ile) |
| Ağırlık | 3,8 kg | 4,4 kg |
| Çene Tipi | NT-S52P170V2 | NT-S52P210V2 |
|---|---|---|
| Standart Çeneler | 10 - 170 mm | 20 - 210 mm |
| Tırtıklı Çeneler | 20 - 180 mm | 30 - 220 mm |
| V-Çeneler | Ø 10 - 100 mm | Ø 20 - 150 mm |
Boyut, çene seti ve arayüz için basit kontrol listesi — ilk günden tekrarlanabilirlik.
Parça zarfı, kesme yükü ve değişim sıklığına göre seçin.
| Model | Uygun | Not |
|---|---|---|
| NT-S52P170V2 | Kompakt parçalar, 5 eksen boşluğu, daha hafif döner tablalar | Daha hızlı kullanım, çoklu mengene dizilimi için ideal |
| NT-S52P210V2 | Daha büyük parçalar, daha fazla çene hareketi ve daha geniş sıkma aralığı | S52 serisinde sıkma kuvveti 14 kN olarak kalır; daha yüksek sıkma kuvveti gerektiğinde S96 modeli seçin. |
Çizim + malzeme + hedef tolerans gönderin; çene ve kavrama stratejisini önerelim.
Tekrarlanabilir bağlama ve 5 eksen uygulamaları hakkında daha fazla bilgi.
Çeneyi; malzeme, yüzey durumu ve kesme yüküne göre seçin. Aşağıdaki matris, 5 eksenli kendinden merkezlemeli mengene için (ve otomasyonda tekrarlanabilir kurulumlar için) pratik bir başlangıçtır.
Tekrarlanabilirlik, sistem sonucudur (arayüz + mengene + çeneler + proses). Bu kontroller, 5 eksenli bağlamada sıkı toleransları korumaya yardım eder.
NEXTAS kendinden merkezlemeli mengene, modern CNC işlemenin temel bir bileşenidir. Yüksek rijitlik ve dayanıklılık sağlamak için hassas taşlanmış ve ısıl işlem görmüş yüksek mukavemetli alaşımlı çelik kullanıyoruz. Yüksek hassasiyetli bir vidalı mil tarafından tahrik edilen merkezleme mekanizması, iş parçasının sıkma sırasında merkezde kalmasını sağlar.
Mengene sistemimiz, ham dökümlerden bitmiş parçalara kadar her şey için en uygun sıkma çözümünü sağlayan çok çeşitli standart ve özel çeneleri destekler. Hızlı değiştirilebilir çene tasarımı, kurulumunuzu dakikalar içinde yeniden yapılandırmanıza olanak tanır, bu da kurulum süresini önemli ölçüde azaltır ve makine çalışma süresini artırır.
Mengene tabanı, hızlı ve hassas montaj sağlayan sıfır noktası bağlama sistemlerimizle sorunsuz uyumluluk için tasarlanmıştır. Kurulduktan sonra, mengene makine tablası ile rijit bir ünite oluşturur ve yüksek hızlı, yüksek ilerlemeli kesme koşullarında bile titreşimleri etkili bir şekilde sönümleyerek üstün yüzey kalitesi ve boyutsal doğruluk sağlar.
Kompakt ve akıcı tasarım, özellikle karmaşık 5 eksenli işleme operasyonlarında iş parçasına maksimum erişilebilirlik sağlar. Bu, daha kısa takım uzunluklarına izin vererek titreşimi azaltır ve kesme performansını artırır.
Entegrasyon için detaylı çizimler ve özellikler.
Kaynaklar ve İndirmeler
Kendinden merkezlemeli mengene için tam kataloğu talep edin, makine ve parça bilgilerinizi paylaşın, kurulum başlamadan önce doğru ölçülendirme yönlendirmesini alın.
Mevcut model verilerini ve seçim desteğini isteyin. Mühendislik ekibi teklif edilen proje için bilgi kapsamını doğrular.
2026 ürün kataloğunu açMakine modelini, parça ölçülerini, malzemeyi ve mengeneyi sıfır nokta plakası üzerine kurup kurmayacağınızı paylaşın; ekibimiz doğru STEP dosyalarını daha hızlı eşleştirsin.
3D CAD dosyaları isteyin (STEP)5-EKSEN ÜRETİM
Simetrik sıkıştırma her rotasyonda merkez çizgisini korur; kompakt gövde tabla eğildiğinde mili açıkta tutar.
Mengenelerimizi çeşitli endüstrilerde ve kurulumlarda çalışırken görün.
NEXTAS kendinden merkezlemeli mengenenin kompakt tasarımı, 5 eksenli işleme için iyi takım erişimi sağlar. İmpeller, kalıplar ve karmaşık yapısal parçalar için uygunluk; parça geometrisi, çene seçimi, kesme yükü ve çarpışma kontrolü birlikte değerlendirildikten sonra doğrulanmalıdır.
Yalnızca uygulama görselleştirmesidir; doğrulanmış hücre yerleşimi değildir. Kavrama arayüzü; seçilen mengene, robot tutucusu, tahrik sistemi, algılama elemanları, koruyucular, kilitlemeler ve güvenlik konsepti birlikte doğrulandığında robot entegrasyonunu destekleyebilir. Operatörsüz çalışma süresi, tüm hücrenin kabul testinden geçirilmesine bağlıdır.
İşleme merkezinin tablasına birden fazla mengene yerleştirmek, tek bir kurulumda birden fazla iş parçasının işlenmesine izin vererek üretim verimliliğini önemli ölçüde artırır.
Mengenenin standart bir palete monte edilmesi, çevrimdışı ön kuruluma izin vererek makine duruş süresini büyük ölçüde azaltır ve ekipman kullanımını artırır.
Özel çeneler kullanarak, dökümler ve dövmeler gibi çeşitli düzensiz şekilli iş parçalarını güvenli bir şekilde sıkabilir ve kararlı bir işleme tabanı sağlayabilir.

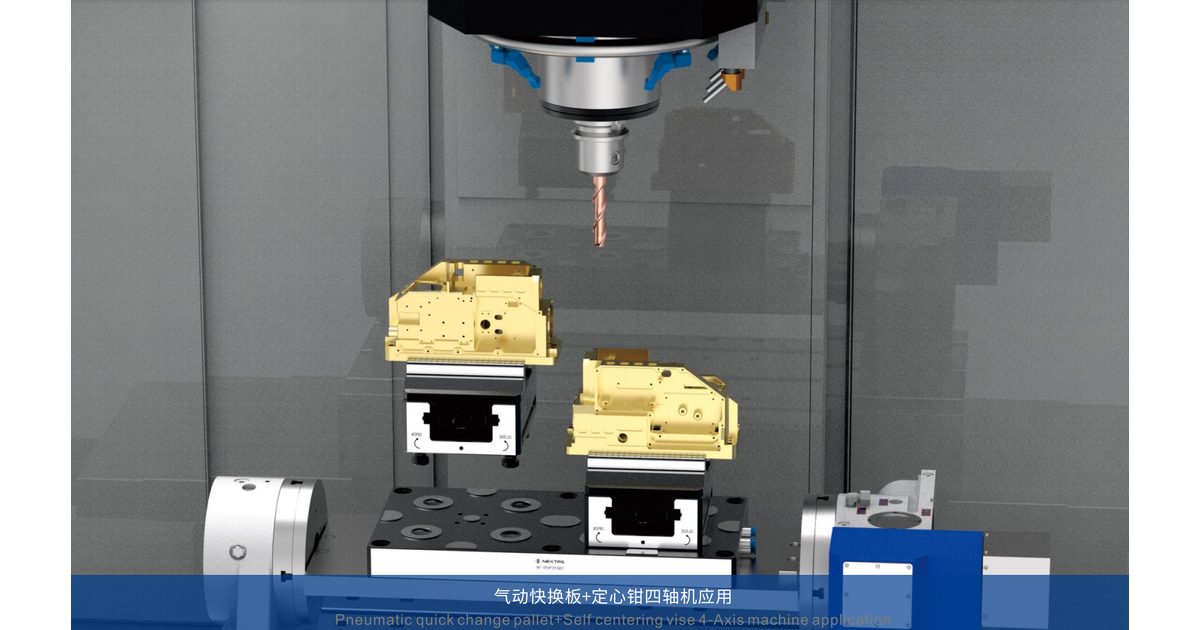

Mengenenin hafif ve yüksek rijitlik özellikleri, çok taraflı bileşen işleme için 4. eksen döner tablaya monte edilmesini de uygun kılar.
V-çenelerle eşleştirildiğinde, şaft benzeri parçaların işlenmesi için uygun olan yuvarlak çubuk iş parçalarının hassas ve kararlı merkezden sıkılmasını kolayca başarabilir.
Bu atölye fotoğrafları montaj ve bağlama düzenlerini gösterir; müşteri çevrim sürelerini veya işleme sonuçlarını kanıtlamaz. Makine çalışma alanını, döner eksen boşluğunu, çene temasını ve parçaya erişimi değerlendirmek için kullanın. Nihai mengene modeli, çeneler ve arayüz çizimler ile çalışma koşullarına göre doğrulanır.
Kendinden merkezlemeli mengene, bir işleme merkezindeki delikli plakaya monte edilmiştir. Benzer bir düzeni kullanmadan önce cıvata düzenini, konumlandırma yöntemini, yığın yüksekliğini ve kullanılabilir hareketi doğrulayın.
Mengene, çeneleri açık olarak döner eksen arayüzüne monte edilmiştir. Kesme öncesinde iş mili, takım tutucu ve çeneler için tüm dönme zarfındaki boşluğu kontrol edin.
Dikdörtgen blok, döner eksende çok yüzeyli erişim için tutulur. Çene tipi, kavrama derinliği, tork ve destek yine malzemeye ve kesme yüküne bağlıdır.
İşlenmiş ceplere sahip parça, işleme merkezinde sıkılmıştır. Gerçek bileşen için temas yüzeylerini, parça desteğini, datum planını ve ilk parça kontrolünü doğrulayın.
Mühendisler tekrarlanabilirlik ister. Satın alma ekibi doğrulanabilirlik ister. Bu bölüm ikisini de sağlar.
Farklı parça tipleri ve kurulumlar için tasarlandı. Modüler yapı özel çeneleri ve hızlı değişim tasarımını destekler; böylece döküm/dövmeden bitmiş parçaya geçişte iş mili zamanı boşa gitmez.
Standart bir mengeneden fazlasına mı ihtiyacınız var? Özelleştirme ve 1’e 1 teknik servis sunuyoruz. Karmaşık projelerde bağlama çözümü, proses planlama ve uygulama desteği sağlayabiliriz.
Made-in-China profili, satın alma incelemesi için işletme türünü ve bağımsız tedarikçi değerlendirmesini belgeler.
Sorularınız, cevaplandı.
Mengenemiz, yüksek hassasiyetli, boşluk telafili bir vidalı mil ile tasarlanmıştır. Her iki çene eşit kuvvet uygular ve parçayı merkezde tutar. Kaba dökümler veya dövmeler için, güçlü tutma sağlayan tırtıklı çenelerimizi öneriyoruz; merkezleme mekanizması ise parçanın merkezini makinenin iş mili ile hizalı tutar.
En yüksek hassasiyeti korumak için, vidalı mil ve çene kızaklarındaki talaş ve soğutma sıvısını temizlemek üzere basit bir günlük temizlik rutini öneriyoruz. Vidalı mile (gres nipelinden erişilebilir) haftalık olarak hafif, yüksek basınçlı bir gres uygulanması tavsiye edilir. Mengene gövdesi dayanıklılık için sertleştirilmiş martenzitik paslanmaz çelikten yapılmıştır, ancak hassas yüzeyler darbelere karşı korunmalıdır. Çene bütünlüğünün düzenli olarak kontrol edilmesi de iyi bir uygulamadır.
Evet, arayüz doğrulandıktan sonra. Mengene tabanı, modele bağlı olarak 52 mm veya 96 mm montaj düzenine sahiptir ve karşılık gelen NEXTAS sıfır noktası plakasıyla eşleştirilebilir. Başka bir üreticinin sistemi için siparişten önce cıvata düzeni, konumlandırma geometrisi, çekme pimi ve alıcı düzeni, yığın yüksekliği ve yük kapasitesi çizimler üzerinden doğrulanmalıdır. Değişim süresi ve sistem tekrarlanabilirliği seçilen plakaya, kuruluma, temizliğe ve kabul testine bağlıdır; yalnızca mengene arayüzü bunları garanti etmez.
Standart kavrama kanalları tüm mengenenin taşınmasını destekleyebilir, hidrolik veya pnömatik tahrik modülleri otomatik sıkma ve gevşetmeyi destekleyebilir ve 52 / 96 mm sıfır noktası arayüzü palet transferini destekleyebilir. Bunlar yalnızca arayüzlerdir, tam bir otomasyon onayı değildir: mengene, robot tutucusu, tahrik, algılama, koruyucular, kilitlemeler ve güvenlik konsepti tek bir hücre olarak doğrulanmalıdır. Operatörsüz çalışma ancak tüm hücrenin risk değerlendirmesi ve kabul testinden sonra tanımlanmalıdır.
Tasarımımız özellikle çene kalkmasını azaltır. Mengene mekanizması, sıkma kuvveti uygulandığında çeneleri mengene yatağına doğru çeken açısal bir bileşen içerir. Bu aşağı çekme etkisi, iş parçasının düz ve güvenli bir şekilde oturmasını sağlayarak kalkmayı ve titreşimi önler, bu da yüksek hassasiyetli toleranslar ve üstün yüzey kalitesi elde etmek için çok önemlidir.
İkisi için de uygundur. Hobi kullanıcıları kendinden merkezleme kolaylığını ve tutarlı tekrarlanabilirliği sever. Profesyonel atölyeler ise yüksek sıkma kuvveti, rijitlik ve CNC/5 eksen işlemede stabil hassasiyetten faydalanır. Makine ve parça ölçünüzü paylaşırsanız doğru mengene boyutu ve çene tipini önerebiliriz.
Evet. Çene pedleri, değiştirilebilir aşınma parçaları olarak tasarlanmıştır. Kavrama yüzeyi aşındığında veya farklı çene tipine (düz/dişli/yumuşak çene) geçtiğinizde değiştirerek tutarlı sıkmayı koruyabilir ve iş parçanızı koruyabilirsiniz.
Genellikle çene yüzeylerinde talaş/kir, kirlenmiş vida mekanizması veya kaba yüzey için yanlış çene tipi kullanımıdır. Çene yüzeylerini ve yatak alanını temizleyin, bakım kılavuzuna göre yağlayın ve iş parçasına uygun çeneyi seçin. Sorun devam ederse bir fotoğraf paylaşın, birlikte teşhis edelim.
Daha hızlı kurulum, daha temiz referanslar ve daha stabil kesme — özellikle 5 eksende.
Mengene gibi değil, fikstür gibi düşünün: bir kez ayarlayın, doğrulayın ve tekrar tekrar kullanın.
Doğru çene; kayma, deformasyon ve titreşimi azaltır.
Kısa bir kontrol rutini toleransı korur ve çevrim süresini bozmaz.
Kısa ve tekrarlanabilir bir rutin, mengenenin paletler, vardiyalar ve operatörler arasında stabil kalmasını sağlar.
Arayüz ve çene yatağını temizle; çapakları al
5 eksen / otomasyon ipucu: Temizlik = tekrarlanabilirlik
Tabla/palet/sıfır nokta üzerine oturt; prosedüre göre sık
5 eksen / otomasyon ipucu: Sıfır nokta ile her değişimde yeniden indikatör gerekmez
Merkez ekseni bir kez probla/indikatörle; ofset/makro olarak kaydet
5 eksen / otomasyon ipucu: Robot yükleme ve çoklu palet kullanımında öngörülebilirlik
Tutarlı tork; tam temas doğrula
5 eksen / otomasyon ipucu: İnce cidar: yumuşak çene + destek
Referans bir özelliği probla (ilk parça)
5 eksen / otomasyon ipucu: Ofseti kaydedin; ısınma sonrası sapmayı izleyin
Uzun çevrimde çene/takım değişiminden sonra kısa kontrol
5 eksen / otomasyon ipucu: Küçük kontroller büyük hurdayı önler
Basit bakım, vida mekanizması, kılavuzlar ve temas yüzeylerini hassas bağlama seviyesinde tutar.
Karmaşık parçalar için daha fazla takım erişimi ve daha az çarpışma riski.
Tırtıklı çene + daha yüksek sıkma. Güvenli kavrama boyu kullanın.
Yumuşak çene/pad. Kritik özellikleri probalayın.
±0,002 mm tekrarlanabilirlik ile hızlı değişimler elde edin, üretim verimliliğini artırın.
