Kundenspezifische hydraulische Spanntechnik

Kundenspezifische Hydraulikvorrichtung

Bauteilgerechte Werkstückspannung für einen wiederholbaren Fertigungsprozess

Richten Sie die Vorrichtung nach Bauteil, Bezügen und Bearbeitungsfolge aus. NEXTAS entwickelt Positionier-, Hydraulikspann- und Steuerungskonzepte für die Serienfertigung – auch für Bauteile, die zusätzliche Abstützung oder sorgfältig abgestimmte Spannkräfte benötigen. Werkzeugzugang, Druck und Automationsanforderungen werden vor der Konstruktionsfreigabe gemeinsam geprüft.

Vorrichtungskonzept prüfen lassenProduktkatalog 2026 öffnen

Geschäfts-E-Mail zum Öffnen des Katalogs erforderlich

Funktionsrelevante Geometrie gezielt abstützenOrdnen Sie Positionierelemente, Spanner und Werkstückstützen um die kritische Geometrie an. Kräfte und Spannfolge werden auf Werkstoff und Schnittlasten abgestimmt.
Vorrichtung und Hydraulikkreis abstimmenPrüfen Sie Spannbewegungen, Verteiler, Druckbestätigung und Aggregatanforderungen als Gesamtkonstruktion – einschließlich Wartungszugang.
Den nächsten Produktionsschritt vorbereitenPlanen Sie Palettenkupplung, Sensorik und Automationsschnittstellen für die vorgesehene Zelle. Vor unbeaufsichtigtem Betrieb ist eine projektspezifische Validierung erforderlich.
Lieferzeit: nach Prüfung von Zeichnung, Menge und Umfang bestätigt Mindestmenge: 1 Satz Zahlung: T/T · L/C Qualitätsnachweise im Angebot abgestimmt Lieferant mit MIC-Audit

Projekteignung

Ist eine kundenspezifische Hydraulikvorrichtung für Ihr Projekt geeignet?

Anhand dieser Entscheidungspunkte lässt sich beurteilen, ob ein bauteilspezifisches hydraulisches Spannsystem zu Bearbeitungsprozess, Produktionsvolumen und Automationsplan passt.

01

Dünnwandige oder verzugsempfindliche Bauteile

Ausgewogene Spannpunkte, hydraulische Werkstückabstützungen sowie gestufter oder mehrzoniger Druck schützen kritische Geometrien.

02

Wiederholbare Kraft in langen Serien

Geregelter Hydraulikdruck reduziert Bedienereinfluss, wenn Spannkraft und Bezugsstabilität konstant bleiben müssen.

03

Paletten- oder Roboterbeladung

Schnellkupplungen, Werkstückanwesenheits- und Spannpositionsabfrage unterstützen Palettenwechsler, Nullpunkt- und roboterbeladene Zellen.

04

Schwieriger Zugang oder Mehrfachbearbeitung

Bauteilspezifische Positionierung, Spanabfuhr und Spannfolge halten Werkzeuge bei Mehrseiten- und Mehrstationenbearbeitung frei.

NEXTAS-Referenzfoto neben zwei schematischen Schnitten: Ein ungestützter Bereich biegt sich unter der Spannkraft; eine Stütze unter der Spannstelle nimmt die Last auf.
Dünnwandige Werkstücke: Spannkraft gezielt abstützen Vorhandenes Katalogfoto mit separaten schematischen Kraftflussdarstellungen. Verdeckte Stützpositionen, Spannlast und Abnahmeprüfungen richten sich nach der freigegebenen Zeichnung. Nicht maßstäblich. Technisches Schaubild in voller Größe öffnen

Noch unsicher, welche Ausführung passt? Beschreiben Sie Ihre Aufspannung.

Für den Einstieg: Bauteil, Bearbeitungsschritte und Maschine oder Palette. Detaillierte Konstruktions- und Prüfangaben folgen im technischen Ablauf.

Anwendungsplanung: Luft- und Raumfahrt sowie Automobilfertigung.

Eine Vorrichtungsinvestition, die vom Bauteil ausgeht

Stimmen Sie mit NEXTAS das Vorrichtungskonzept auf Ihr Bauteil, das Serienvolumen und die Bearbeitungsfolge ab. Definieren Sie Positionierung, hydraulische Spannung und Steuerungsanforderungen in einer gemeinsamen technischen Prüfung. Ein klar abgegrenzter Vorschlag ermöglicht es, die Investition anhand von Beladezeit, Prozesskonstanz und den Anforderungen wiederkehrender Fertigung zu bewerten.

Integrierte Auslegung

Als Gesamtsystem ausgelegt

Die Auslegung folgt vier zusammenhängenden Schritten; die konkrete Auswahl steht unter Architektur und Optionen.

  1. 1

    Positionieren

    3-2-1- oder kundenspezifische CTQ-Bezugsstrategie an Bauteilsteifigkeit und Werkzeugzugang ausrichten.

  2. 2

    Spannen

    Schwenk-, Niederzug- oder Spannpratzen, Werkstückabstützungen und Abhebesicherungen auswählen.

  3. 3

    Steuern

    Verteiler, Folgeventile, Druckhaltung und Druckbestätigung auslegen.

  4. 4

    Automatisieren

    PNP/NPN-Sensoren, M-Code- oder SPS-Logik, Drehdurchführungen und Leitungsführung durch die Palette abstimmen.

Konstruktionsreferenz mit kundenspezifischer Hydraulikvorrichtung und energiesparendem Vierstationen-Hydraulikaggregat.
Referenz für Vorrichtung und AggregatDas bereitgestellte Konstruktionsblatt in voller Größe öffnen.

Konfigurationsübersicht

Architektur & Optionen

Die Kernbausteine werden an Teilefamilie, Arbeitsfolgen und Steuerungsarchitektur angepasst. Die endgültige Auswahl erfolgt nach Prüfung von Zeichnung und Maschine.

Positionierstrategie

3-2-1-PositionierungModulare PositionierelementeNest- / TaschenpositionierungKundenspezifisches CTQ-Konzept

Spannelemente

SchwenkspannerNiederzugspannerSpannpratzenSelbsthemmend / druckhaltend

Abstützung & Verzugsbegrenzung

Hydraulische WerkstückabstützungenAbhebesicherungenGestufter DruckMehrzonensteuerung

Sensorik & Automation

Werkstück vorhandenSpannpositionDruckbestätigungRoboter- / palettentauglich

Hydraulikkreis

Einfach / doppelt wirkendIntegrierter VerteilerFolgeventileSchnellkupplung / Drehdurchführung

Werkzeugzugang, Spanabfuhr, Kühlschmierstoffführung, Servicefreiraum und sichere Entspannlogik werden bei jeder Architektur mitgeprüft.

Vorrichtungsportfolio

Eine Vorrichtungsarchitektur für das Bauteil

Das Layout folgt Bauteil, Bezugsstrategie, Werkzeugzugang, Steifigkeit und Produktionsfolge.

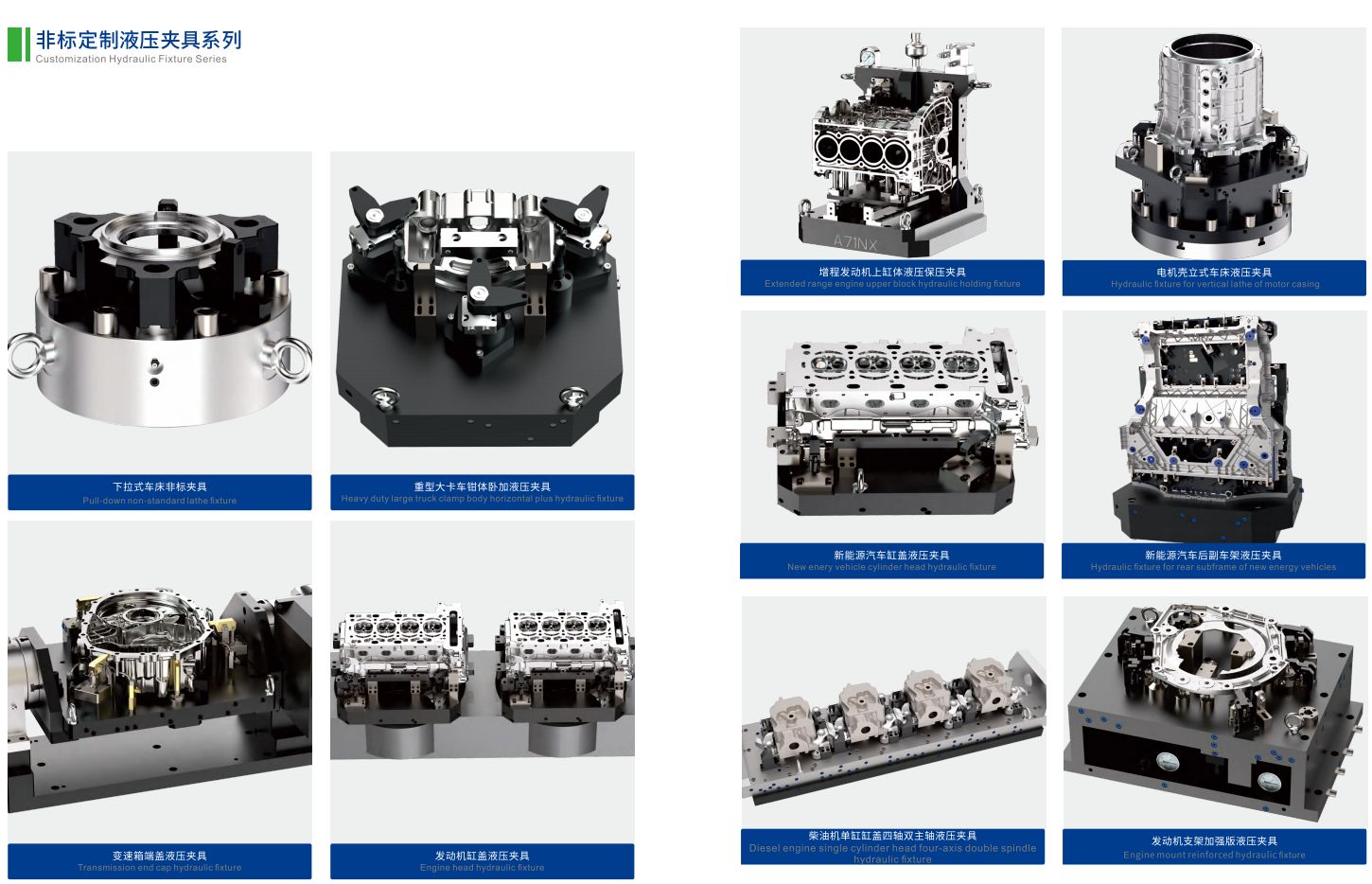

Portfolio kundenspezifischer Hydraulikvorrichtungen für Automobil-, Motor-, Motorgehäuse- und Nutzfahrzeugteile.
Referenzarchitekturen mit Niederzug, Großgussteilabstützung, Drehfunktion, Zylinderkopfaufnahme und verstärkter Montage.Portfolio in voller Größe ansehen
  • Kompakter Werkzeugzugang
  • Abstützung großer Gussteile
  • Drehbare Mehrseitenbearbeitung
  • Runde Bezugsführung
  • Integrierter Druck & Verteiler
Jedes Referenzbild einzeln in voller Größe ansehen
  1. Kompakte hydraulische Spannvorrichtung mit Dreipunktspannung und freiem Werkzeugzugang.

    Kompakte hydraulische Spannvorrichtung mit Dreipunktspannung und freiem Werkzeugzugang.

  2. Aufrechte kundenspezifische hydraulische Spannvorrichtung für ein hohes, unregelmäßig geformtes Gussteil.

    Aufrechte kundenspezifische hydraulische Spannvorrichtung für ein hohes, unregelmäßig geformtes Gussteil.

  3. Drehbare hydraulische Spannvorrichtung mit eingespanntem Getriebegehäuse.

    Drehbare hydraulische Spannvorrichtung mit eingespanntem Getriebegehäuse.

  4. Runde hydraulische Spannvorrichtung zur Aufnahme eines hohen Motorgehäuses.

    Runde hydraulische Spannvorrichtung zur Aufnahme eines hohen Motorgehäuses.

  5. Hydraulische Spannvorrichtung mit vorderen Manometern und Verteileranschlüssen.

    Hydraulische Spannvorrichtung mit vorderen Manometern und Verteileranschlüssen.

  6. Katalogfoto einer hydraulischen Spannvorrichtung mit zwei Stationen unter einer Bearbeitungsspindel.

    Katalogfoto einer hydraulischen Spannvorrichtung mit zwei Stationen unter einer Bearbeitungsspindel.

Auslegungsdaten

Leistung, Spezifikationen & Aggregatzuordnung

Die angegebenen Bereiche rahmen die Prüfung. Die endgültigen Werte hängen von Geometrie, Schnittlasten, Spannanordnung, Schaltungsauslegung und Abnahmekriterien ab.

≤0,005 mmPositionierwiederholgenauigkeit (typisch)
5–200 kNSpannkraft (anwendungsabhängig)
10–70 MPaBetriebsdruck
Konstruktions- und Integrationsoptionen
VorrichtungskörperHochwertiger legierter Stahl oder Aluminium in Luftfahrtqualität
SpannelementeGehärteter Werkzeugstahl, HRC 58–62
BetätigungEinfach oder doppelt wirkende hydraulische Betätigung
SteuerungEin- oder mehrzonig; integrierter oder externer Verteiler
SensorenRückmeldung für Werkstückanwesenheit, Spannposition und Druckbestätigung
OberflächenBrünieren, Nitrieren oder Vernickeln
Flüssigkeiten & DichtungenVerträglichkeit mit Mineralöl oder Wasser-Glykol durch passende Dichtungsauswahl; NBR- / Viton-Optionen

Zuordnungsreferenz

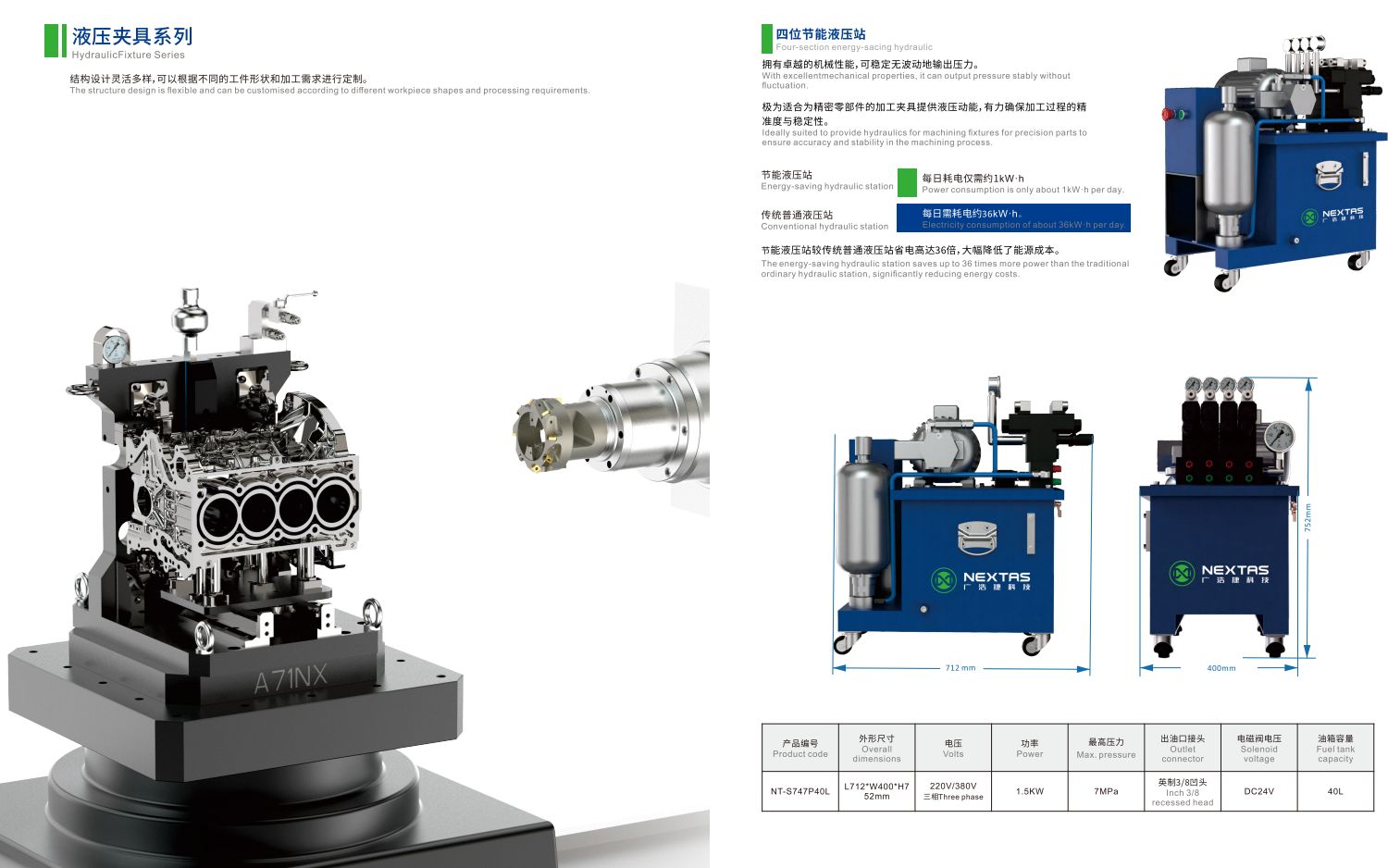

Energiesparendes Vierstationen-Hydraulikaggregat NT-S747P40L

Dieses mitgelieferte Aggregat ist eine Referenz von 7 MPa und ersetzt nicht die projektbezogene Auslegung im weiteren Bereich kundenspezifischer Systeme von 10–70 MPa.

Leistung1,5 kW
Max. Druck7 MPa
Tank40 L
SteuerspannungDC 24 V
Anschlüsse3/8 Zoll, versenkt
SchnittstelleM-Code- / SPS-Verriegelung

Einige Vorrichtungskreise können auch im Bereich 70–210 bar geprüft werden. Endgültiger Druck und Volumenstrom folgen der Prüfung von Schaltung und Spannkraft.

Bereitgestelltes Datenblatt des Hydraulikaggregats öffnen

Konstruktionsablauf

Von der Zeichnung bis zum Produktionsanlauf

Eine klare Prüfsequenz stimmt Vorrichtung, Schaltung, Maschinenschnittstelle und Validierungsnachweise vor der Freigabe ab. Bevor Sie Zeichnungen senden, klären Sie Spannfolge, Arbeitsdruck, Anschlüsse der Drehdurchführung und Verteilerführung.

  1. 1

    Anforderungen

    Bauteil, Prozess, Maschine und Ziele.

  2. 2

    Konzept / DFM

    Bezüge, Zugänglichkeit und Spannkonzept.

  3. 3

    Schaltung / Sicherheit

    Druck, Reihenfolge und Verriegelungen.

  4. 4

    Fertigung / Prüfung

    Präzisionsfertigung und Verifizierung.

  5. 5

    Validierung

    Dichtheits-, Kraft- und Wiederholprüfungen.

  6. 6

    Lieferung / Support

    Dokumentation, Ersatzteile und Inbetriebnahme.

Benötigte Unterlagen

  • 2D- / 3D-Dateien (STEP / IGES)
  • Werkstoff und Wärmebehandlung
  • Arbeitsfolge und Werkzeuge
  • Bezüge, CTQs und Toleranzen
  • Maschinen- / Palettenbauraum
  • Verfügbarer Druck / Volumenstrom
  • Taktzeit und Produktionsvolumen
  • Roboter-, Palettenwechsler- und Sensorplan

Typische technische Übergabe

  • 2D-Layout
  • Hydraulikschaltplan
  • Verteilerplan
  • Stückliste / Ersatzteile
  • Validierungsplan
  • Erprobungsvideo
  • Prüfprotokollauszug

Die Dokumentation richtet sich nach vereinbartem Projektumfang und den Prüfpunkten des Käufers.

CAD-Modell einer Hydraulikvorrichtung mit interner Leitungsführung und Spannstruktur.
Prüfung der SystemarchitekturInterne Leitungsführung, gehärtete Komponenten und Servicezugang werden zusammen mit der Spannfolge geprüft.
Modulare Bauteile einer Hydraulikvorrichtung für die Anpassung an eine Teilefamilie.
Anpassung an TeilefamilienAustauschbare Positionier- und Spannelemente können geplante Varianten auf einem gemeinsamen Basiskonzept abdecken.

Pneumatische Sonder­vorrichtung als Fallbeispiel, keine hydraulische Vorrichtung. Hydraulische Lösungen werden getrennt bewertet.

Der 28-Sekunden-Clip zeigt eine pneumatische Sondervorrichtung. Hydraulische Lösungen werden getrennt bewertet.

Auf YouTube ansehen

Unterstützung über den Lebenszyklus

Wartung und Ressourcen

Probleme in Schaltung, Spannelementen, Positionierung und Sensorik getrennt prüfen, bevor das Vorrichtungskonzept geändert wird.

Schwankende SpannkraftDruck · Regler · Reihenfolge

Druck und Volumenstrom, Reglereinstellung, Schlauchführung und Spannfolge prüfen. Vor einer Änderung der Spanngeometrie nach Druckverlusten suchen.

Rattern oder BauteilbewegungPositionierung · Steifigkeit · Abstützung

Kontakt der Positionierelemente, Spannrichtung, Eingriff der Werkstückabstützungen und Kraftfluss prüfen. Bezugsflächen auf Späne kontrollieren.

Dichtungsleckage oder langsame BetätigungDichtungen · Kupplungen · Ventile

Dichtungen, Verschraubungen und Schnellkupplungen prüfen; Ölzustand, Druck und Ventilfunktion bestätigen.

Verzug oder SensoralarmeKraft · Rückmeldung · Ausrichtung

Spannpositionen, gestuften Druck, Positionierstrategie und Sensorausrichtung prüfen. Sollwerte nach der Wartung erneut bestätigen.

Seite aktualisiert . Die Katalogwerte dieser Familie stammen aus dem NEXTAS-Katalog 2026 für industrielle Schnellwechsel-Spanntechnik. Prüfen Sie zeichnungsabhängige Maße anhand der Zeichnung des gewählten Modells. Katalog anfordern. Werk, Kataloge und Messen.

Produktunterlagen

Technische Antworten

Häufig gestellte Fragen

Antworten auf häufige Fragen zu kundenspezifischen hydraulischen Spannsystemen.

Was ist ein kundenspezifisches hydraulisches Spannsystem?

Eine kundenspezifische Hydraulikvorrichtung wird nach der Bauteilzeichnung und dem Spannkreis gebaut. Die Eingaben sind die Bauteilzeichnung, die Bezüge und CTQs, der Maschinen- oder Palettenbauraum und der Automationsplan. Der Hydraulikdruck schließt die Spannelemente auf diesen Positionierelementen.

Worin unterscheidet sich hydraulische Werkstückspannung von pneumatischer oder mechanischer Spannung?

Hydraulikvorrichtungen liefern typischerweise eine höhere und stabilere Spannkraft als pneumatische Systeme und eine bessere Kontrolle bei dünnwandigen Teilen. Gegenüber manuellen oder mechanischen Spannern verringern sie den Bedienereinfluss und verbessern die Wiederholbarkeit in langen Serien.

Welche Spannelemente können Sie integrieren?

Je nach Bauteil integrieren wir Schwenkspanner, Niederzugspanner oder Spannpratzen, hydraulische Werkstückabstützungen, Zylinder und Abhebesicherungen. Die Auswahl richtet sich nach Zugang, Verzugsrisiko und Zerspankräften.

Kann eine Vorrichtung eine Teilefamilie abdecken?

Ja. Modulare Positionierelemente und austauschbare Spannelemente ermöglichen häufig, Varianten mit minimaler Umrüstzeit auf einer Basisvorrichtung zu bearbeiten.

Wie verhindern Sie Bauteilverzug?

Wir gleichen die Spannpunkte ab, steuern die Kraft über den Hydraulikkreis und legen die Positionierelemente um die kritischen Qualitätsmerkmale. Bei dünnwandigen Teilen halten gleichmäßige Kräfte und Abstützungen die Geometrie.

Welche Informationen benötigen Sie für den Konstruktionsstart?

Benötigt werden Bauteilzeichnungen (2D/3D), Bearbeitungsfolgen, Bezugs- und CTQ-Anforderungen, Maschinen- und Palettenrandbedingungen, Automationsplan sowie Produktionsziele wie Menge und Taktzeit. Vollständige Angaben beschleunigen ein belastbares Konzept.

Wie wird die Automatisierung integriert?

Vorrichtungen für Palettenwechsler und Roboterzellen können mit Schnellkupplungen, standardisierten Verteilern und Rückmeldungen für Werkstückanwesenheit, Spannposition und Druckbestätigung ausgelegt werden. Diese Signale können die Prozessfreigabe unterstützen, sind allein jedoch keine Sicherheitsfunktionen und gewährleisten keinen sicheren unbeaufsichtigten Betrieb. Vor einem unbeaufsichtigten Betrieb müssen Sensoren, Schutzeinrichtungen, Sicherheitsverriegelungen, sicherer Stopp und Wiederanlauf nach Störungen sowie Risikobeurteilung und Abnahme der Gesamtzelle validiert werden.

Welche Wartung ist üblicherweise erforderlich?

Regelmäßige Prüfungen betreffen Dichtungen, Hydraulikverbindungen und Sensorzustand. Servicefreundliche Leitungsführung und austauschbare Verschleißauflagen machen die vorbeugende Wartung schnell und planbar.
