Hydrauliczny przyrząd mocujący na zamówienie

Mocowanie zaprojektowane pod detal i powtarzalny proces

Zaprojektuj przyrząd wokół części, baz i kolejności obróbki. NEXTAS opracowuje koncepcje ustalania, docisku hydraulicznego i sterowania do produkcji dedykowanej, również dla części wymagających dodatkowego podparcia lub ostrożnego doboru sił. Przed zatwierdzeniem projektu sprawdź razem dostęp narzędzi, ciśnienie i automatykę.

Poproś o analizę przyrząduOtwórz katalog produktów 2026

Do otwarcia katalogu wymagany jest służbowy e-mail

Podparcie istotnych cech detaluRozmieść ustalacze, dociski i podpory wokół krytycznej geometrii. Dobierz siły i sekwencję do materiału oraz obciążeń skrawania.
Przyrząd i hydraulika jako jeden układSprawdź skoki docisków, rozdział oleju, potwierdzenie ciśnienia i wymagania agregatu, uwzględniając dostęp serwisowy.
Gotowość do kolejnego etapu produkcjiZaplanuj złącza palety, czujniki i automatykę dla docelowego gniazda. Praca bez obsługi wymaga weryfikacji konkretnego projektu.
Termin: potwierdzany po analizie rysunków, ilości i zakresu Minimalne zamówienie: 1 zestaw Płatność: T/T · L/C Dokumenty jakościowe ustalane w ofercie Dostawca audytowany w MIC

Dopasowanie do projektu

Czy hydrauliczny przyrząd na zamówienie pasuje do projektu?

Te kryteria pozwalają ocenić, czy hydrauliczny system mocowania dopasowany do detalu jest właściwy dla procesu obróbki, wolumenu produkcji i planu automatyzacji.

01

Części cienkościenne lub podatne na odkształcenia

Zrównoważone punkty docisku, podpory hydrauliczne oraz ciśnienie stopniowane lub wielostrefowe pomagają chronić krytyczną geometrię.

02

Powtarzalna siła w długich seriach

Kontrolowane ciśnienie hydrauliczne może ograniczyć wpływ operatora. Stabilność baz i siłę docisku należy potwierdzić w warunkach procesu.

03

Załadunek paletowy lub robotem

Szybkozłącza oraz potwierdzenie obecności detalu i pozycji docisku wspierają komórki z APC, systemem mocowania w punkcie zerowym lub załadunkiem robotem.

04

Trudny dostęp lub obróbka wielooperacyjna

Projekt bazowania, odprowadzania wiórów i sekwencji docisku powinien uwzględniać dostęp narzędzia podczas obróbki wielostronnej i wielostanowiskowej.

Zdjęcie referencyjne NEXTAS obok dwóch schematycznych przekrojów: niepodparty odcinek ugina się pod dociskiem, a podpora pod punktem docisku przenosi obciążenie.
Mocowanie cienkich ścianek: podeprzyj siłę docisku Istniejące zdjęcie katalogowe zestawiono z oddzielnymi schematami przenoszenia obciążeń. Położenie niewidocznych podpór, obciążenie docisku i kontrole odbiorcze określa zatwierdzony rysunek. Schemat nie jest w skali. Otwórz schemat techniczny w pełnym rozmiarze

Zacznij od detalu i procesu

Podaj informacje, które już masz. Szczegółowe dane do doboru można uzupełnić podczas analizy konfiguracji.

Inwestycja w przyrząd oparta na Twoim detalu

Wspólnie z NEXTAS dopasuj koncepcję przyrządu do detalu, wielkości partii i kolejności operacji. Określ bazowanie, mocowanie hydrauliczne i wymagania sterowania podczas jednej analizy inżynierskiej. Propozycja o jasno określonym zakresie pozwala ocenić nakłady w odniesieniu do czasu załadunku, stabilności procesu i potrzeb powtarzalnej produkcji.

Zintegrowana inżynieria

Projektowany jako jeden system

Schemat bazowania, sekwencja docisku, układ hydrauliczny, czujniki i agregat są analizowane łącznie, aby stabilność baz, dostęp narzędzia, serwis i blokady automatyki wspierały ten sam proces.

  1. 1

    Bazowanie

    Zastosuj bazowanie 3-2-1 lub indywidualną strategię baz CTQ uwzględniającą sztywność części i dostęp narzędzia.

  2. 2

    Docisk

    Dobierz dociski obrotowe, ściągające lub łapowe, podpory hydrauliczne i elementy zapobiegające unoszeniu.

  3. 3

    Sterowanie

    Zaplanuj kolektory, zawory sekwencyjne, podtrzymanie ciśnienia i jego potwierdzenie.

  4. 4

    Automatyzacja

    Skoordynuj czujniki PNP/NPN, logikę kodów M lub PLC, złącza obrotowe i prowadzenie mediów przez paletę.

Referencja inżynierska przedstawiająca przyrząd hydrauliczny na zamówienie i czterostanowiskowy energooszczędny agregat hydrauliczny.
Referencja przyrządu i agregatu hydraulicznegoOtwórz dostarczoną kartę techniczną w pełnym rozmiarze.

Mapa konfiguracji

Architektura i opcje

Skonfiguruj główne moduły wokół rodziny części, operacji i architektury sterowania. Ostateczny dobór następuje po analizie rysunków i maszyny.

Strategia bazowania

Bazowanie 3-2-1Modułowe elementy bazująceGniazda / kieszenie bazująceIndywidualny układ CTQ

Rodzaj docisku

Dociski obrotoweDociski ściągająceDociski łapoweSamohamowne / z podtrzymaniem ciśnienia

Podparcie i kontrola odkształceń

Podpory hydrauliczneElementy zapobiegające unoszeniuCiśnienie stopniowaneSterowanie wielostrefowe

Czujniki i automatyzacja

Obecność detaluPozycja dociskuPotwierdzenie ciśnieniaGotowość do robota / palety

Układ hydrauliczny

Jedno- / dwustronnego działaniaZintegrowany kolektorZawory sekwencyjneSzybkozłącze / złącze obrotowe

W każdej architekturze analizujemy dostęp narzędzia, odprowadzanie wiórów i chłodziwa, przestrzeń serwisową oraz bezpieczną logikę zwalniania docisku.

Portfolio architektur przyrządów

Architektura przyrządu dla części

Układ wynika z kształtu części, strategii bazowania, dostępu narzędzia, sztywności i kolejności produkcji.

Karta realizacji architektur przyrządów hydraulicznych do elementów motoryzacyjnych, silników, obudów silników i ciężkich samochodów.
Referencyjne architektury z dociskiem ściągającym, dla dużych odlewów, obrotowe, do głowic cylindrów i ze wzmocnionym mocowaniem.Zobacz portfolio w pełnym rozmiarze
  • Kompaktowy dostęp narzędzia
  • Podparcie dużych odlewów
  • Obróbka obrotowa wielostronna
  • Kontrola baz kołowych
  • Zintegrowane ciśnienie i kolektor
Zobacz każdy obraz referencyjny w pełnym rozmiarze
  1. Kompaktowy przyrząd hydrauliczny z trzypunktowym mocowaniem i swobodnym dostępem narzędzia.

    Kompaktowy przyrząd hydrauliczny z trzypunktowym mocowaniem i swobodnym dostępem narzędzia.

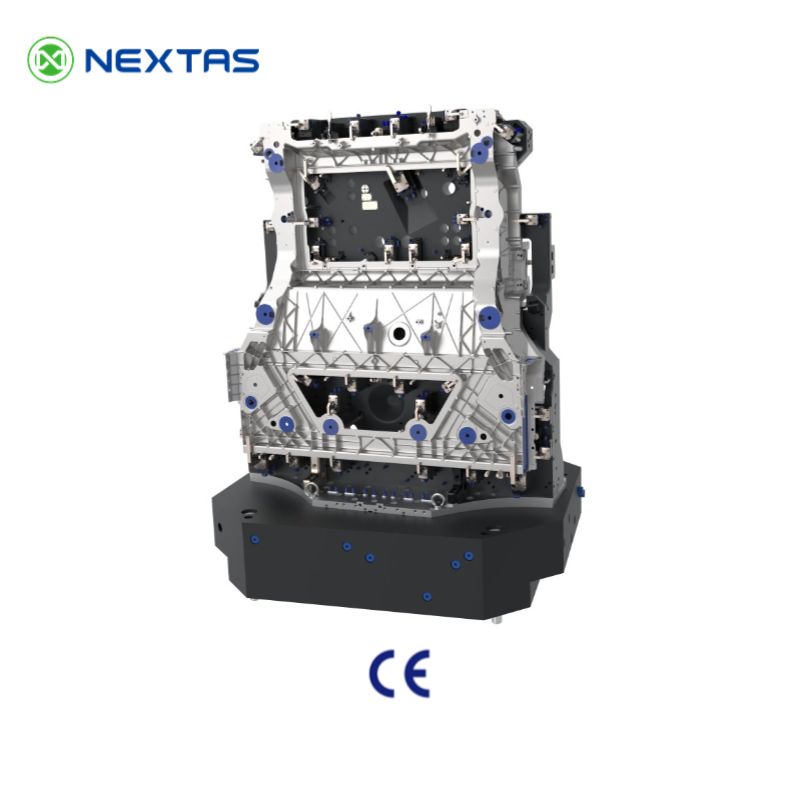

  2. Pionowy, niestandardowy przyrząd hydrauliczny podpierający wysoki odlew o nieregularnym kształcie.

    Pionowy, niestandardowy przyrząd hydrauliczny podpierający wysoki odlew o nieregularnym kształcie.

  3. Obrotowy przyrząd hydrauliczny mocujący obrabianą obudowę przekładni.

    Obrotowy przyrząd hydrauliczny mocujący obrabianą obudowę przekładni.

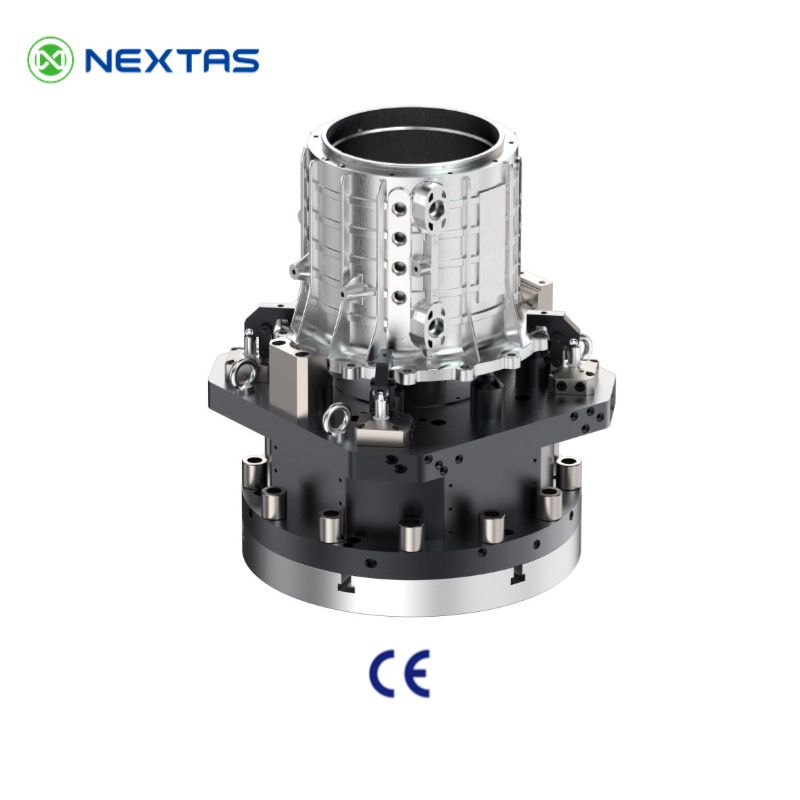

  4. Okrągły przyrząd hydrauliczny podpierający wysoką obudowę silnika.

    Okrągły przyrząd hydrauliczny podpierający wysoką obudowę silnika.

  5. Przyrząd hydrauliczny z manometrami z przodu i przyłączami rozdzielacza.

    Przyrząd hydrauliczny z manometrami z przodu i przyłączami rozdzielacza.

  6. Katalogowe zdjęcie dwustanowiskowego przyrządu hydraulicznego pod wrzecionem obróbczym.

    Katalogowe zdjęcie dwustanowiskowego przyrządu hydraulicznego pod wrzecionem obróbczym.

Dane doboru

Parametry, specyfikacja i dobór agregatu HPU

Podane zakresy wyznaczają ramy analizy. Wartości końcowe zależą od geometrii, obciążeń skrawania, układu docisków, projektu obwodu i kryteriów odbioru.

≤0,005 mmPowtarzalność pozycjonowania (typowa)
5–200 kNSiła docisku (zależna od zastosowania)
10–70 MPaCiśnienie robocze
Opcje wykonania i integracji
Korpus przyrząduWysokogatunkowa stal stopowa lub aluminium lotnicze
Elementy dociskoweHartowana stal narzędziowa, HRC 58–62
NapędNapęd hydrauliczny jedno- lub dwustronnego działania
SterowanieJedna lub wiele stref; kolektor zintegrowany albo zewnętrzny
CzujnikiSygnały obecności detalu, pozycji docisku i potwierdzenia ciśnienia
WykończeniaOksydowanie na czarno, azotowanie lub niklowanie
Media i uszczelnieniaZgodność z olejem mineralnym lub wodą z glikolem zależnie od uszczelnień; opcje NBR / Viton

Referencja doboru

Czterostanowiskowy energooszczędny agregat hydrauliczny NT-S747P40L

Ten dostarczony agregat jest odniesieniem 7 MPa i nie zastępuje doboru projektowego w szerszym zakresie systemów na zamówienie 10–70 MPa.

Moc1,5 kW
Maks. ciśnienie7 MPa
Zbiornik40 L
Napięcie sterowaniaDC 24 V
Przyłącza3/8 cala, zagłębione
InterfejsBlokada kodem M / PLC

Niektóre obwody przyrządów można też rozpatrywać w zakresie 70–210 bar. Końcowe ciśnienie i przepływ wynikają z analizy obwodu i siły docisku.

Otwórz dostarczoną kartę agregatu HPU

Proces inżynierski

Od rysunku do próby produkcyjnej

Jasna sekwencja przeglądów uzgadnia przyrząd, obwód, interfejs maszyny i dowody walidacji przed zwolnieniem projektu. Przed wysłaniem rysunków należy ustalić kolejność docisku, ciśnienie robocze, porty złącza obrotowego i prowadzenie kolektora.

  1. 1

    Wymagania

    Część, proces, maszyna i cele.

  2. 2

    Koncepcja / DFM

    Bazy, dostęp i koncepcja docisku.

  3. 3

    Obwód / bezpieczeństwo

    Ciśnienie, sekwencja i blokady.

  4. 4

    Produkcja / kontrola

    Precyzyjne wykonanie i weryfikacja.

  5. 5

    Walidacja

    Próby szczelności, siły i powtarzalności.

  6. 6

    Dostawa / wsparcie

    Dokumentacja, części zamienne i uruchomienie.

Co należy przesłać

  • Pliki 2D / 3D (STEP / IGES)
  • Materiał i obróbka cieplna
  • Kolejność operacji i narzędzia
  • Bazy, CTQ i tolerancje
  • Przestrzeń maszyny / palety
  • Dostępne ciśnienie / przepływ
  • Takt i wolumen produkcji
  • Plan robota, APC i czujników

Typowa dokumentacja techniczna

  • Układ 2D
  • Schemat hydrauliczny
  • Mapa kolektora
  • BOM / części zamienne
  • Plan walidacji
  • Film z próby
  • Wyciąg z kontroli

Dokumentacja odpowiada uzgodnionemu zakresowi projektu i punktom przeglądu po stronie nabywcy.

Model CAD przyrządu hydraulicznego przedstawiający prowadzenie wewnętrzne i struktury dociskowe.
Przegląd architektury systemuProwadzenie wewnętrzne, hartowane elementy i dostęp serwisowy sprawdzamy razem z sekwencją docisku.
Modułowe elementy przyrządu hydraulicznego przygotowane do elastycznego mocowania rodziny części.
Dostosowanie do rodziny częściWymienne elementy bazujące i dociskowe pozwalają obsłużyć planowane warianty na jednej koncepcji bazowej.

Przykład pneumatycznego przyrządu specjalnego, nie przyrządu hydraulicznego. Rozwiązania hydrauliczne ocenia się osobno.

Ten klip to przykład przyrządu specjalnego, a nie przyrządu hydraulicznego. Widać jeden pneumatyczny przyrząd specjalny. Przykłady przyrządów specjalnych i punktu zerowego nie są budową hydrauliczną. Rozwiązania hydrauliczne ocenia się osobno.

Obejrzyj w YouTube

Wsparcie w cyklu życia

Utrzymanie i materiały inżynierskie

Przed zmianą koncepcji przyrządu oddziel problemy obwodu, docisku, bazowania i czujników.

Niestabilna siła dociskuCiśnienie · regulator · sekwencja

Sprawdź ciśnienie i przepływ, nastawę regulatora, prowadzenie przewodów i sekwencję docisku. Przed zmianą geometrii docisków wyklucz spadki ciśnienia.

Drgania lub przesunięcie częściBazowanie · sztywność · podparcie

Sprawdź kontakt elementów bazujących, kierunek docisku, działanie podpór i drogę przenoszenia sił skrawania. Usuń wióry z powierzchni bazowych.

Wyciek uszczelnienia lub wolny ruchUszczelnienia · złącza · zawory

Sprawdź uszczelnienia, złączki i szybkozłącza; potwierdź stan oleju, ciśnienie i działanie zaworów.

Odkształcenie lub alarmy czujnikówSiła · sygnał zwrotny · ustawienie

Sprawdź położenie docisków, stopniowanie ciśnienia, strategię bazowania i ustawienie czujników. Po serwisie ponownie potwierdź nastawy.

Aktualizacja strony . Wartości katalogowe tej rodziny pochodzą z katalogu NEXTAS 2026 przemysłowego mocowania szybkowymiennego. Wymiary określane na rysunku sprawdź na rysunku wybranego modelu. Poproś o katalog. Zakład, katalogi i targi.

Materiały produktowe

Odpowiedzi techniczne

Najczęstsze pytania

Odpowiedzi na częste pytania dotyczące hydraulicznych przyrządów mocujących na zamówienie.

Czym jest hydrauliczny przyrząd mocujący na zamówienie?

Hydrauliczny przyrząd na zamówienie powstaje według rysunku tej części i obwodu docisku. Dane to rysunek, bazy i CTQ, obwiednia maszyny lub palety oraz plan automatyzacji. Ciśnienie hydrauliczne zamyka dociski na bazach.

Czym mocowanie hydrauliczne różni się od pneumatycznego lub mechanicznego?

Przyrządy hydrauliczne zwykle zapewniają wyższą i stabilniejszą siłę docisku niż układy pneumatyczne oraz lepszą kontrolę części cienkościennych. W porównaniu z dociskiem ręcznym lub mechanicznym ograniczają wpływ operatora i poprawiają powtarzalność w długich seriach.

Jakie rodzaje docisków można zintegrować?

Zależnie od części możemy zintegrować dociski obrotowe, ściągające lub łapowe, podpory hydrauliczne, siłowniki oraz elementy zapobiegające unoszeniu. Dobór wynika z dostępu, ryzyka odkształceń i wymaganych obciążeń skrawania.

Czy jeden przyrząd może obsługiwać rodzinę części?

Tak. Często projektujemy modułowe elementy bazujące i wymienne elementy dociskowe, aby jedna baza obsługiwała warianty części przy minimalnym czasie przezbrojenia.

Jak zapobiegacie odkształceniu części?

Równoważymy punkty docisku, sterujemy siłą za pomocą układu hydraulicznego i projektujemy bazowanie wokół cech krytycznych dla jakości. Dla części cienkościennych stosujemy równomierny rozkład siły i podpory utrzymujące geometrię.

Jakie informacje są potrzebne do rozpoczęcia projektu?

Potrzebne są rysunki części (2D/3D), operacje obróbkowe, wymagania baz i CTQ, ograniczenia maszyny lub palety, plan automatyzacji oraz cele produkcyjne (wolumen, takt). Im pełniejsze dane, tym szybciej można sprawdzić koncepcję względem rysunku.

Jak przyrząd integruje się z automatyką?

Przyrządy do zmieniaczy palet i komórek robotycznych mogą wykorzystywać szybkozłącza, standaryzowane kolektory oraz sygnały obecności detalu, położenia zacisku i potwierdzenia ciśnienia. Sygnały te mogą wspierać logikę zezwolenia procesu, lecz same nie są funkcjami bezpieczeństwa ani nie zapewniają bezpiecznej pracy bez nadzoru. Przed pracą bez nadzoru należy zweryfikować czujniki, osłony, blokady bezpieczeństwa, bezpieczne zatrzymanie, reakcję na usterkę i ponowne uruchomienie, a także ocenę ryzyka i odbiór całej komórki.

Jakiego utrzymania zwykle wymaga system?

Rutynowe kontrole obejmują uszczelnienia, połączenia hydrauliczne i stan czujników. Łatwe w serwisie prowadzenie przewodów oraz wymienne płytki zużywalne usprawniają konserwację zapobiegawczą.

Dodatkowe dane do analizy — jeśli są dostępne

Dodatkowe dane do analizy — jeśli są już dostępne:

  • Rysunek części2D / 3D i materiał
  • Bazy i CTQWymiary krytyczne
  • Maszyna / paletaObrys roboczy i interfejsy
  • Plan automatyzacjiRobot, APC i czujniki

Przegląd inżynierski na podstawie rysunku

Zacznij od detalu i procesu

Prześlij rysunek lub opis części, operacje obróbkowe oraz obrabiarkę lub paletę. Sprawdzimy koncepcję przyrządu i wskażemy kolejne potrzebne dane techniczne.

  • Przegląd inżynierski
  • Rekomendacja na podstawie rysunku
  • Wsparcie na całym świecie

Zacznij od detalu i procesu

Prześlij rysunek lub opis części, operacje obróbkowe oraz obrabiarkę lub paletę. Sprawdzimy koncepcję przyrządu i wskażemy kolejne potrzebne dane techniczne.

Dodatkowe informacje o projekcie (opcjonalne)

Nasz zespół inżynierski sprawdzi informacje i odpowie w sprawie kolejnych kroków.

Używamy tych danych, aby odpowiedzieć na to zapytanie. Polityka prywatności

Planujesz przyrząd hydrauliczny?

Prześlij rysunki detalu, operacje obróbki i ograniczenia maszyny.

Prześlij wymagania przyrządu
