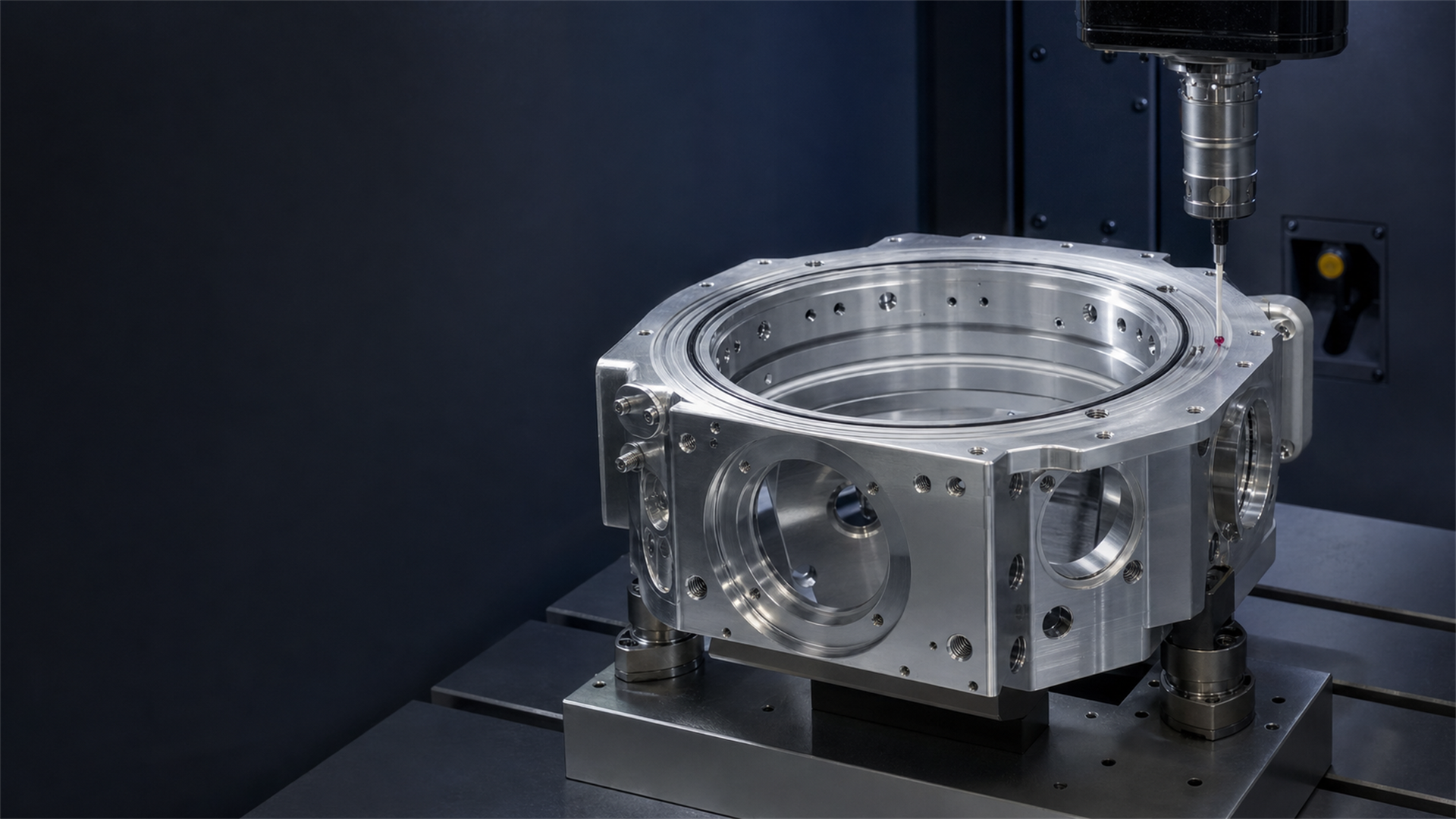

高纯铝半导体设备零件安装在精密定位夹具上
全部应用

半导体设备 / 精密工序交接

在每一次精密转序中保护基准。

高纯铝腔体及精密设备零件需要稳定基准、受控接触,以及覆盖每块载具和转接板的检测路径。

典型零件真空腔体 · 精密设备部件
主要风险累积误差 · 接触面污染
首选方向BDS 定位基准

生产现场

精度来自一整条接口链,而不是单项夹具指标。

只有把定位面、载具、转接板与清洁方法作为一个系统管理,加工和检测结果才能一致。每次转序都应有明确基准与验证点。

01

接口公差累积

把每块底板、定位座、转接板和载具纳入基准与测量计划。

02

接触面洁净

防止定位面受到切屑、残留物、磕碰及不受控操作影响。

03

检测基准一致

从机械加工到最终检测采用相同的功能基准规则。

安装实拍旁,以分层图示意工件、载具、接收器、转接板及工作台,并分支至机床与 CMM。琥珀色表示开启接口示例,深蓝色表示固定接口示例。
追踪工件至机床与检测的完整基准链 工件至机床与 CMM 的概念基准链。琥珀色载具/接收器接口及深蓝色下层接口,分别示例制程中开启与保持固定的连接;实际工艺图应逐一标明。异物、磨损和每层转接件均可能改变就座。照片为既有载具与机床接口参考,不证明半导体加工性能或通用接口兼容。 查看完整工程解说图

装夹方案对比

按公差链与检测基准比较定位接口。

首选方案只是初步判断,必须结合真实图纸、机床、切削载荷、公差和上下料方式进一步确认。

BDS 定位基准

首选起步方案

BDS 定位基准

在完整接口链经过统一设计后,受控定位接口可实现夹具与检测工序间的重复定位。

适用场景
在多个工序重复使用统一载具或夹具基准的精密转序。
选型检查
计算完整公差链,并规定清洁、操作、磨损检查与测量基准。
查看 BDS 定位基准

备选方案

零点定位系统

适用场景
重复夹具底座及托盘化精密加工。
选型检查
保护定位座接触面并控制增加的叠加高度。
查看零点定位系统

备选方案

自定心虎钳

适用场景
适合规则毛坯的对称夹紧。
选型检查
确认钳口接触、材料响应及其与检测基准的关系。
查看自定心虎钳

载具到机床的基准接口参考

这一零点夹具实装图同时展示载具与机床侧安装关系。应把这些交接接口,与实际腔体所选BDS本体、转接板和检测基准分别列清。

机器人旁安装在机床工作台上的矩形夹具
连接加工与检测基准之前,先记录载具、接收座及转接板的准确身份。

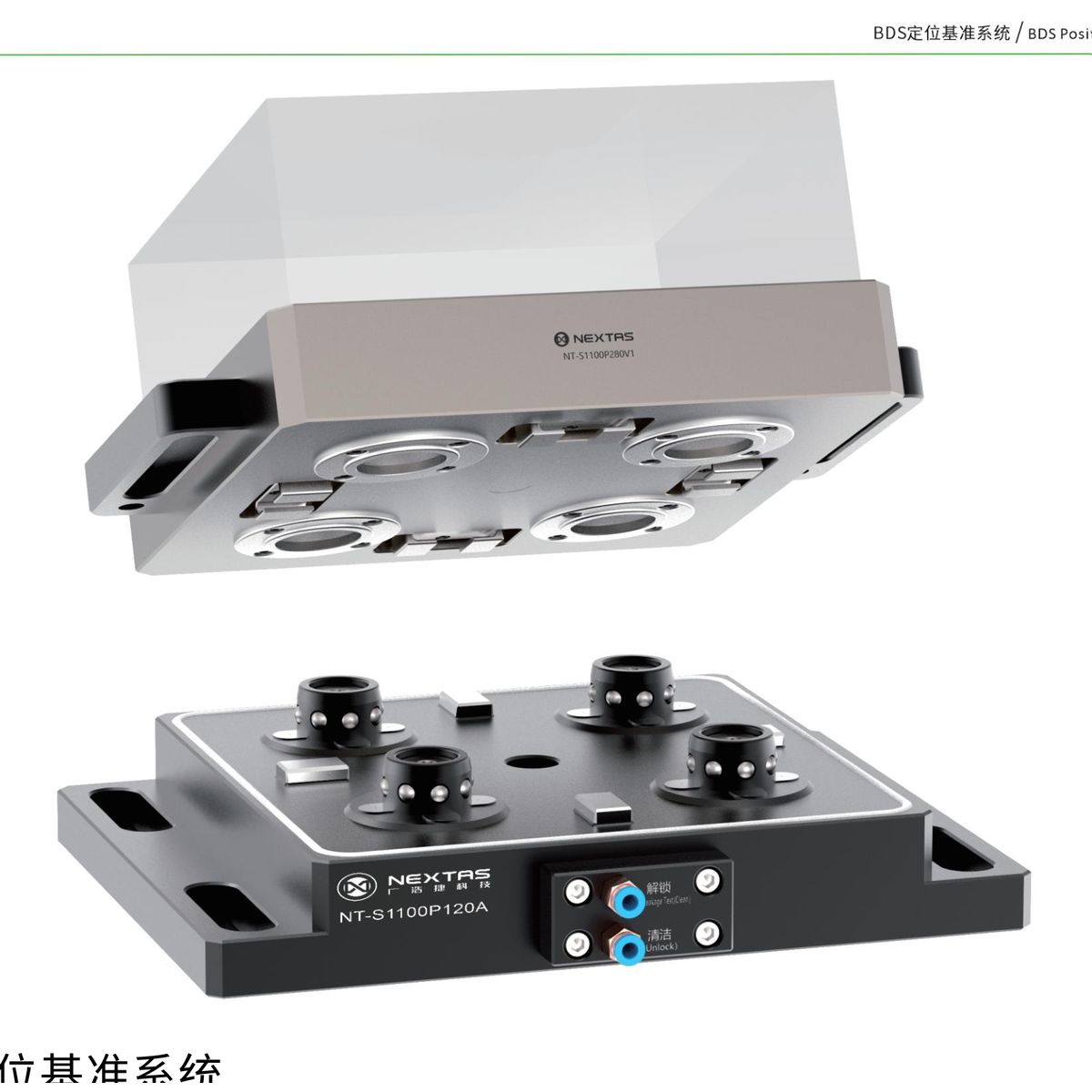

已发布的NT-S1100P120A BDS本体安装图
用本体图识别安装槽及接口布局;连接加工与检测基准之前,另行核对配套载具。

工程验证计划

量产放行前,把每项假设变成可执行的验证。

以下为建议的验证顺序,并非已发布的客户结果或性能保证。

01

公差链评审

在工件、夹具、载具、转接件及检测装置之间合理分配允许误差。

02

清洁重装试验

按规定清洁和操作方法,多次拆装并测量重复性。

03

接触面检查

设定定位面状态、损伤、残留物及磨损的验收标准。

04

交叉验证

量产放行前,在代表性工件上对比加工基准和检测基准。

规划腔体的装夹与测量

向夹具团队提供真正影响方案判断的信息。

01

评审

梳理工件、机床、基准、刀具可达性、载荷及工序交接。

02

排序

对比首选与备选夹具路线,并明确各自限制。

03

验证

约定安装、避让、重复上料、试切和检测的验收方法。

半导体设备应用常见问题

夹具放行前需要确认的问题。

01为什么评审必须包含每块转接板?

每个接口都会影响最终位置和测量关系,遗漏任何转接板都会让一部分公差链无法被识别。

02接触面洁净度应如何验证?

应定义清洁方法、操作控制、目视或测量检查,并在真实车间条件下完成多次重复装夹。

03加工和检测能否共用同一基准?

如果载具、转接件和测量装置相互兼容并共同验证,就可以采用一致的功能基准规则。

从加工到检测,理清每一次基准传递

一起评审半导体设备装夹方案。

先提供腔体图纸或清晰照片,并说明哪些表面需要保护。我们可以先讨论夹持思路,再在设计评审中细化载具与转接叠层、清洁要求和检测方法。
