动力夹紧

气动与液压自定心虎钳

为重复上料选择气动或液压夹紧

让重复上料中的工件夹紧摆脱手动拧紧。P75、P110、P150 系列分别提供气动 V1 和液压 V2 型号,夹持范围与夹紧力各不相同。先看工件和机床空间,再选择驱动方式与钳口。

获取夹紧方案建议打开 2026 产品目录

填写微信、手机或邮箱后打开目录

P75 / P110 / P150种规格
气动或液压驱动
机器人与托盘的接入路径
交期:依据图纸、数量与审核范围书面确认 起订量:1 套 付款:T/T · L/C 质量文件在询价阶段确认 MIC 审核供应商

重复上料采用动力夹紧

气动 V1 和液压 V2 型号可由动力回路完成工件夹紧,减少逐件手动拧紧。

按生产负载选择规格

结合工件范围、切削载荷和机床空间,对比 P75、P110 与 P150。

把完整上料循环一起评估

确定自动运行方案前,一并核对安装、夹紧状态反馈与机器人接近空间。

尚未确定配置?请先说明现有工位与目标。

获取夹紧方案建议
产品目录型号矩阵

P75 / P110 / P150 规格

产品目录列出三种自定心钳规格,每种都有气动和液压版本。先按工件包络、切削载荷和机床空间筛。

P75 / P110 / P150 技术数据
型号 产品代码 驱动 工作压力 重复夹持精度 夹紧力 调整范围 每爪动力行程 重量
P75NT-S75P75V1气动0.5–0.8 MPa<0.01 mm4,200 N0–125 mm2.5 mm7 kg
P75NT-S75P75V2液压6 MPa<0.01 mm9,000 N0–125 mm2.5 mm7.4 kg
P110NT-S110P110V1气动0.5–0.8 MPa<0.01 mm12,000 N0–200 mm2.5 mm23.2 kg
P110NT-S110P110V2液压6 MPa<0.01 mm30,000 N0–200 mm2.5 mm24.9 kg
P150NT-S150P150V1气动0.5–0.8 MPa<0.01 mm20,000 N0–250 mm2.5 mm41.6 kg
P150NT-S150P150V2液压6 MPa<0.01 mm45,000 N0–250 mm2.5 mm42 kg

目录列出的每爪动力行程为 2.5 mm. 调整范围是另外列出的夹爪开口范围。

目录家族示意图尺寸

共用家族示意图仅提供参考尺寸,不代表已批准的V1/V2逐款制造图。

目录家族示意图尺寸
家族底座外形(mm)图示高度(mm)
P75145×120 mm100 mm
P110220×180 mm135.8 mm
P150270×215 mm151 mm

开口差异:P75图面 0 - 120 mm / 表格 0 - 125 mm; P150图面 0 - 260 mm / 表格 0 - 250 mm. 已公布调整范围保留目录表格值。选定图纸放行前,须由工程解决图面与表格的差异。

P75 · 2026夹持系统目录 · PDF第40页 · 印刷第77–78页
P110 · 2026夹持系统目录 · PDF第40页 · 印刷第77–78页
P150 · 2026夹持系统目录 · PDF第40页 · 印刷第77–78页

紧凑坯料用 P75

用于较小工件、机器人接近空间紧,或台面余地不多的场合。

中间规格用 P110

用于一般数控加工,以及比 P75 需要更大开口和夹紧力、又比 P150 钳体更小的混线零件族。

重切削用 P150

最大规格适合更大的工件、更重的粗加工载荷,以及要求更高的自动化单元。

选填:进一步选型所需的工程资料

机床类型与气源

请告知数控机床型号、可用气压(通常 0.5-0.8 MPa)、工作台上的气口数量,以及这是立式加工中心、卧式加工中心还是车床。

工件形状与夹紧力

请给出工件形状(圆、方、不规则)、材料和硬度、需要的钳口宽度(P75/P110/P150),以及抵抗切削载荷所需的夹紧力。

节拍与产量

请写明单件目标节拍、批量、优先气动还是液压,以及多钳并排或自动化计划。

选型与自动化联机指南

P75/P110/P150 均有气动 V1 与液压 V2。V1 供气为 0.5–0.8 MPa,V2 液压为 6 MPa,详细范围和力值见型号表。若需要手动丝杆夹紧及紧凑五轴让刀,可比较 S52/S96 自定心虎钳。

一份清单,用来选定气动虎钳,并把它装到机器人单元、托盘或多品种产线。

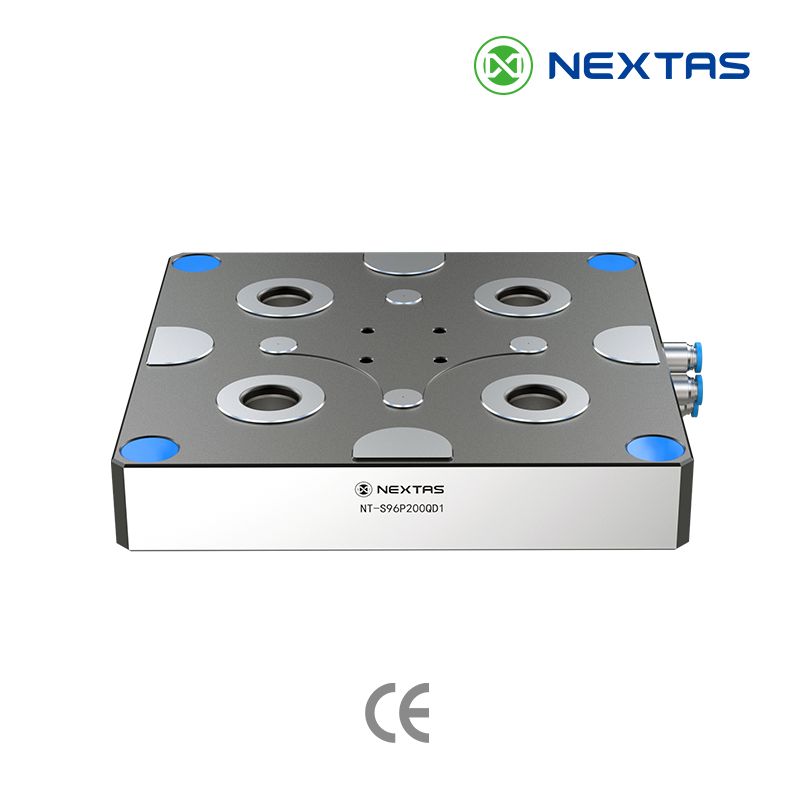

想缩短换装?把钳装到零点快换基准板或气动零点快换基准板上,以缩短换装时间。
  • 零件族与钳口策略:钳口宽度和开口对准零件;重复夹持用硬爪,专用外形用软爪(要同心就在夹紧状态下镗)。
  • 夹紧力与切削方案:核对高进给粗加工、深腔和断续切削所需的力;选定气动 V1 或液压 V2,并核对供油或供气回路。产品目录没有给出通用的内置增压器。
  • 重复精度目标:目录重复夹紧规格:<0.01 mm。保持钳口座面清洁并验证所选总成;这不是成品加工公差。
  • 安装与基准:用键槽和螺栓孔快速找正;若单元要在机床旁无人时运行,再与托盘自动化(卧加 / APC)组合。
  • 自动化输入输出: 明确夹紧/松开指令以及压力或位置反馈,并在整套单元中验证运动许可与故障响应。

钳口选项与零件策略

按定位方式选钳口(外圆、内孔、平面或专用外形),并看零件族更换是否频繁。

选型与自动化联机指南
钳口适合提示
硬爪自动化和托盘上的重复夹持目录重复夹紧规格:<0.01 mm。保持钳口座面清洁并验证所选总成;这不是成品加工公差。
软爪(夹紧后镗)专用外形、薄壁、外观面按生产夹紧压力镗削,减小回弹误差。
锯齿爪 / 抓持爪毛坯和重粗加工只在允许留下夹痕时使用,并核对工件被拉出的风险。
V 形或棱形爪圆料(轴、衬套、圆柱)配上工件到位检测,机器人上料才稳。
夹具爪 / 定位巢多件装夹和节拍安排设计排屑;避免冷却液积在定位面上影响贴合。

自动化指令与过程反馈

区分控制器发出的指令与所选虎钳、工件上实际测得的状态。

控制指令与清洁

夹紧指令
作用
启动夹紧循环
常见做法
PLC 输出 → 电磁阀(5/2 或 3/2),排气加消音器。
松开指令
作用
张开钳口以便上料
常见做法
独立电磁阀通道;防护门和急停响应属于经过验证的整机控制与安全设计。
吹屑 / 清洁定位面
作用
在落座验证前增加一道清洁步骤
常见做法
定时吹气,并管好冷却液,让钳口座面保持干净。

过程状态反馈

夹紧到位确认
作用
向控制流程提供测得的夹紧状态
常见做法
将压力或位置反馈接入 CNC/机器人逻辑;按实际单元验证检测覆盖范围与故障响应。
气压监测
作用
发现调压漂移或气源中断
常见做法
调压阀加压力表;要看趋势可再加变送器。
工件在位检测
作用
检测工件是否存在;完整落座需要单独验证
常见做法
夹紧前采用电感、光电或机器人视觉检测;结合实际工件、传感器布置与整套单元验证覆盖范围。

验证整套加工单元

  • 按所选工件几何、钳口接触与传感器布置,分别验证工件存在和完整落座。
  • 普通压力、位置及在位信号只提供过程信息。任何安全功能都须经过整套单元的风险评估与防护措施验证。
  • 投产前,验证实际单元的故障响应、安全状态、复位与恢复流程。

生产用途

自动化加工单元

机器人上下料时夹住工件,单元可以长时间运行,不必有人重新设置夹紧。

零件批量生产

按所选型号的工作压力进行重复夹持。实际重复精度与零件公差仍需结合钳口、工件和切削条件验证。

卧式加工中心

配合托盘交换,一次装夹加工多件。

重切削

在高进给、深切下稳住工件,也就是模具粗加工那种载荷。

两分钟产品演示

看 NEXTAS 气动虎钳怎么动作

先看夹紧动作和安装环境,再把气源、钳口宽度、工件包络和目标节拍与 P75、P110、P150 的配置对照。

产品演示2:01点击后播放
查看选型与联机
NEXTAS 气动虎钳演示,展示夹紧动作和安装环境。

适用场合对照

用这张表判断气动或液压虎钳在哪里最有用,尤其是机床旁无人加工、托盘系统和机器人上下料。

生产用途
工况为什么合适建议配套
机器人上下料的立式加工中心(高节拍)夹紧和松开快,等待少,节拍更稳。夹紧确认(压力/位置)、硬爪、吹屑喷嘴。
托盘化卧加 / APC 产线定位重复,多工序零件族少做重新对刀。零点快换基准板、统一定位键、快换钳口组。
五轴 / 多面加工自定心夹持简化对称件,并帮助基准保持稳定。低矮钳口、夹紧后镗出的软爪、留出碰撞余量的钳口长度。
多品种、短批次换装快、夹紧一致,首件更容易一次做对。预加工软爪坯、开机核对清单、带二维码的钳口库。
断续切削 / 模具粗加工力稳定,有助于重切和分层下刀时少振。在给出的压力范围内取较高值、刚性硬爪、耐冷却液刮屑片。
汽车与电子量产夹紧可预期,便于过程统计,尺寸漂移更好管。可锁定调压阀、定期核对用量具、备用密封件。

动力源、钳口设置与维护

气源稳定、日常清洁到位,气动虎钳在自动化里才可预期。下面当作开机和维护的短清单。气动型号请用气量与气源三联件选型指南,核对同时用气量和夹具入口压力。

钳口贴合与夹紧力核对见CNC 气动虎钳选型:钳口接触与夹紧力。

V1 气源

气动虎钳渲染旁展示供气管路:P0 在处理单元前,P1 在处理单元后,P2 在阀和管路后的夹具端口。下方四条重叠动作条说明应按同一时间窗口核对需求。
在同时动作窗口测量压力 在最不利的同时动作窗口记录处理单元前 P0、处理单元后 P1,以及夹具端口 P2。四条动作条仅示重叠关系,并非实测耗气或流量曲线。按所选装置和元件曲线核对;仅在装置手册允许时加油。产品渲染不证明耗气或压降结果。 查看完整工程解说图

V2 液压源

V2 型号的目录工作压力为 6 MPa。请按批准图纸与说明书确认回路、适配液压油、过滤、调压及密封维护要求。气路 FRL 与干燥空气要求仅适用于 V1。

共通钳口设置与验证

  • V1 · 气源品质:用清洁、干燥、过滤后的空气(气源三联件)。供气保持稳定,避免循环之间波动。
  • 压力设定: 气动 V1 使用 0.5–0.8 MPa,液压 V2 使用 6 MPa;请确认回路以及所选虎钳处的实际压力。
  • V1 · 管路走向:管路尽量短,避免泄漏;动作加快能提高节拍时,考虑快速排气。
  • 开机:反复做夹紧和松开,核对钳口平行,并把夹紧时间记下来,作为以后检查的基准。
  • 日常保养:清除密封区的切屑和冷却液,检查刮屑片和密封件,并用量块或基准件定期核对重复精度。

维护计划(简表)

用这些检查,按实际节拍、切屑和冷却液来定所选型号的保养计划。无人看管运行之前,需要整套单元的验证和验收。

每班
做什么
吹掉钳口座面上的切屑;看一眼有没有漏气和松动接头。
为什么要做
避免座面误差破坏重复精度和零件基准。
每周
做什么
排空气源三联件积水杯;确认调压设定;核对夹紧确认信号是否响应。
为什么要做
拦住压力漂移,避免夹紧力忽大忽小。
每月
做什么
检查钳口安装面;核对键槽和螺栓;清洁外露滑动面。
为什么要做
减少钳口倾斜与受力变形,保护接触表面。
每季度
做什么
用简单的检具件核对重复精度;查看自动化日志里的报警。
为什么要做
在无人运行积累废品之前,抓住缓慢磨损。
每年
做什么
按所选型号手册检查密封及气动或液压回路,并依据实际状态制定服务计划。
为什么要做
延长使用时间,避免夹紧力突然掉下去。
撞机之后
做什么
重新检查底座平面度、钳口对准和传感器安装;做一次夹紧和松开试验。
为什么要做
把几何关系找回来,避免隐蔽误差继续往后传。

钳口更换

如何更换和调整钳口

给看单元的人两张短图:对调硬爪或装软爪,不必每次翻手册。

硬爪方向 3 步对调,气动虎钳安装说明

硬爪,3 步

对调硬爪,在正面夹持和背面夹持之间切换,或改夹持范围。

软爪 3 步安装,按工件外形夹持说明

软爪,3 步

装上贴合外形的软爪,让零件按轮廓被夹住,不规则形状也能重复。

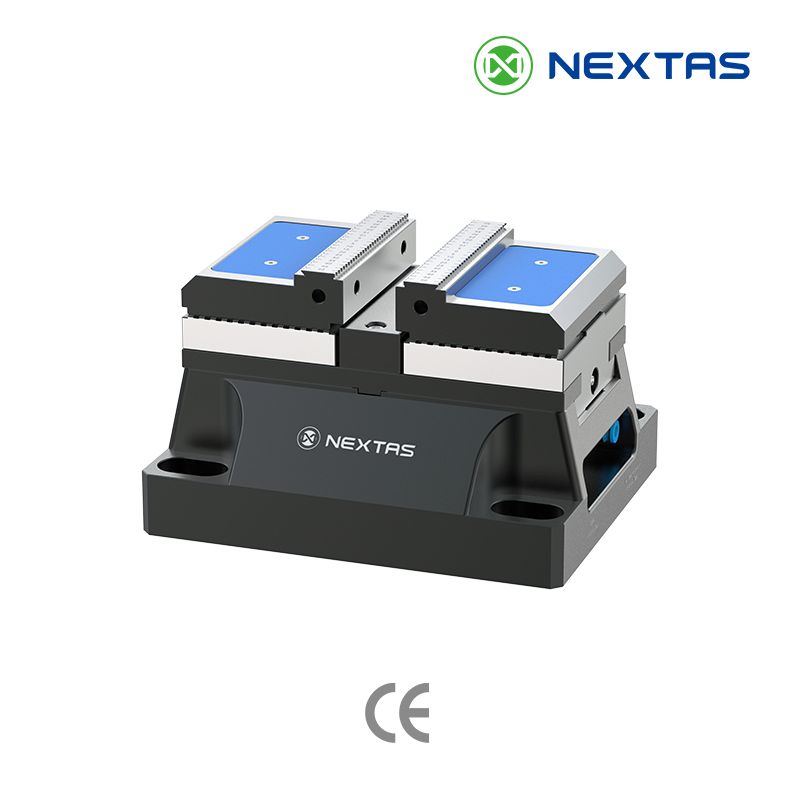

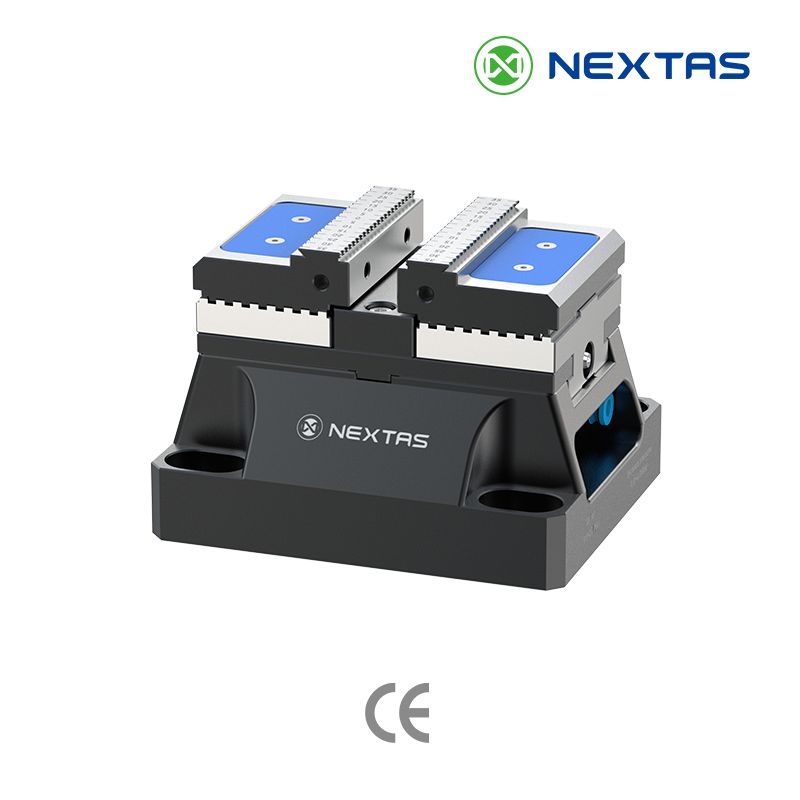

产品与装夹参考照片

气动虎钳的产品照片和车间安装照片。具体工件、机床和结果要按实际任务另行确认。

页面更新日期 . 该系列的型录数值来自 2026 NEXTAS 工业快换夹持型录。标注以图纸为准的尺寸,请核对所选型号的图纸。 索取产品目录. 工厂、型录与展会.

产品资料

常见问题

P75、P110、P150 这三把钳适合重复的数控生产吗?

P75、P110 和 P150 提供气动 V1 与液压 V2 版本,适合重复数控上下料。可从工件、切削载荷和现场供源选择钳体与钳口。自动上下料所需的反馈、互锁和整机验收,按集成指南进一步确定。

主要规格是什么?

三种钳体规格 P75、P110、P150,钳口开口从 0–125 mm 到 0–250 mm。夹紧力从 4,200 N(P75 气动)到 45,000 N(P150 液压),重复夹持精度 <0.01 mm。气动型号使用 0.5–0.8 MPa 车间压缩空气;液压型号为 6 MPa。

它适合哪些机床或用途?

能否用于数控加工中心、铣床或托盘系统,取决于安装图、载荷、叠装高度、流体接口、间隙和控制接口。请确认所选虎钳,以及 ITS 或零点接口的两侧。只凭系列名称不能认定兼容。

如何安装?

在确定键、安装孔、定位销以及气动或液压接头之前,把所选型号的图纸和机床工作台或托盘对照。调试时核对紧固、找正、工作压力和夹紧状态反馈。

CAD 或技术资料在哪里获取?

若是 P75、P110 或 P150,请说明要气动本体 V1 还是液压本体 V2,并给出钳口图和安装面。我们会确认所选配置可提供的 STEP、IGES 或二维图,并在报价中列明。 联系我们

这把定心钳可以保留,再选车间气源或液压吗?

一个实际好处是:这一族在同一种定心钳结构里同时有气动和液压。这样可以在厂内介质、目标夹紧力和自动化复杂度之间取舍,而不必改夹持思路。

这把钳的重复精度是多少?

产品目录列出的 P75 / P110 / P150 型号,重复夹持精度为 <0.01 mm,便于自动化换型保持一致。

气动或液压定心钳询价要发什么?

请发送机床品牌和型号、安装面、倾向的钳体规格(P75 / P110 / P150)、气动 V1 或液压 V2、工件包络、钳口形式、现有供压、数量,以及是否需要自动化检测。我们据此推荐型号并核对安装接口,同时确认所选配置可提供的图纸和 CAD 文件。
