Sie messen eine Kammerplatte oder einen Präzisionsträger auf dem Bearbeitungszentrum ein, lösen die Palette, bringen sie zum KMG – und beide Koordinatensätze stimmen nicht überein. Was sollten Sie zuerst ändern?
Nicht zwingend den Nullpunkt-Empfänger. Die Abweichung kann aus Maschinenreferenz, Palettenverbindung, Adapter, Vorrichtungsdurchbiegung, Werkstückspannung, Handling, Temperatur oder KMG-Ausrichtung entstehen. Ein größerer Empfänger korrigiert weder eine uneinheitliche Koordinatenkonvention noch eine bewegliche obere Vorrichtung.
Die sinnvolle Einkaufsfrage lautet daher nicht: „Welche Wiederholgenauigkeit hat das Nullpunktsystem?“ Sondern: Bleibt der Bearbeitungsbezug über die gesamte Übergabe an die Prüfung innerhalb eines vor dem Versuch festgelegten Grenzwerts erhalten? Dafür müssen Wiederholpositionierung an einer Schnittstelle, Versatz zwischen Stationen und Streuung am Fertigteil getrennt betrachtet werden.
Welche Referenz muss die Übergabe überstehen?
Zeichnen Sie vor der Wahl des Empfängerdurchmessers den realen Weg: Bearbeitungszentrum → Reinigungs- oder Transferstation → KMG → gegebenenfalls zurück zur Bearbeitung. Markieren Sie jeden Punkt, an dem Teil, Palette, Adapter oder Vorrichtung angehoben, gelöst, gereinigt, angetastet oder neu ausgerichtet wird.
Benennen Sie danach die gemeinsame Referenz. Das kann ein Palettenbezug, ein qualifiziertes Bohrbild oder ein zwischen Fertigung und Qualität vereinbarter Satz Tastkugeln sein. „Denselben Nullpunkt verwenden“ ist zu ungenau. Zeichnungsstand, Bezugsdefinition, Achsrichtungen, Einheiten, Antastroutine und Transformationsmethode brauchen klare Verantwortliche.
Drei Fragen sind getrennt zu prüfen:
- Setzt ein Empfänger dieselbe Referenz nach sauberem Lösen und Wiederbeladen wieder?
- Übertragen zwei Empfänger oder Stationen diese Referenz ohne unzulässigen Versatz?
- Hält der vollständige Aufbau einschließlich oberer Vorrichtung und Werkstück die geforderte Merkmalsbeziehung?
Ein Bestehen der ersten Prüfung beweist die beiden anderen nicht. Genau diese Trennung macht aus einem Fehlerbild eine verwertbare Diagnose.
Ein Katalogwert beschreibt eine Schnittstelle, nicht den Prozess
Der aktuelle NEXTAS-Katalog nennt für die MFG-Empfängerfamilie pneumatisches Entriegeln, mechanische Selbstverriegelung, konische Positionierung sowie Reinigungs- oder Luftkontrollfunktionen. Das sind Bauteilmerkmale. Unterplatte, Leitungen, Druck und Durchfluss am Modul, Sensoren, Verdrahtung, SPS-Wahrheitstabelle und sichere Reaktion gehören weiterhin zur Anwendung.
Auch die Einzugsbolzen haben unterschiedliche Aufgaben: Der Positionierbolzen führt X/Y, der Ausgleichsbolzen kontrolliert die Drehung ohne die vollständige Positionierfunktion zu verdoppeln, und der Spannbolzen ergänzt die axiale Spannung. Vertauschte Rollen oder ein kopiertes Lochbild ohne freigegebene Zeichnung können die Palette überbestimmen oder den beabsichtigten Bezug offenlassen.

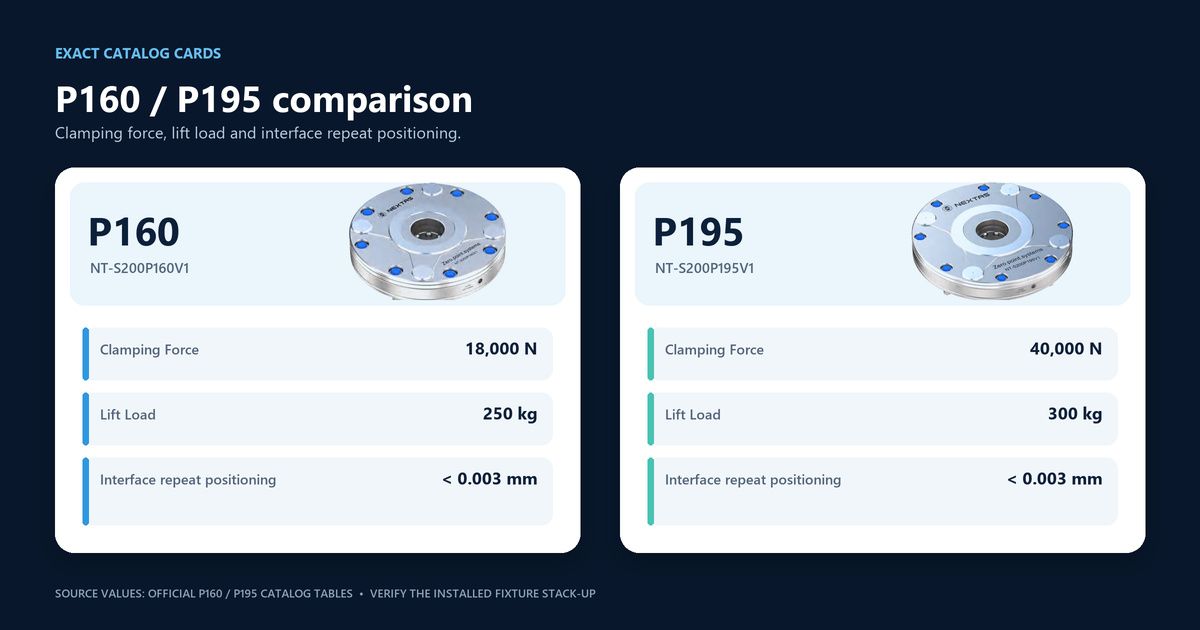

| Empfängermodell | Katalog-Bolzenfamilie | Clamping Force | Lift Load | Katalog-Wiederholpositionierung |
|---|---|---|---|---|
| NT-S200P85V1 | P25 V1/V2/V3 | 4.000 N | 30 kg | <0,003 mm |
| NT-S200P120V1 | P30 | 12.000 N | 100 kg | <0,003 mm |
| NT-S200P160V1 | P35 | 18.000 N | 250 kg | <0,003 mm |
| NT-S200P195V1 | P40 | 40.000 N | 300 kg | <0,003 mm |
Die Katalogbezeichnungen bleiben unverändert. Clamping Force ist das veröffentlichte Feld der Empfängerschnittstelle, nicht Werkstückspannkraft oder zulässige Schnittlast. Lift Load ist nicht die zulässige Nutzlast der kompletten Palette. Schwerpunkt, Kippmoment, Orientierung, dynamisches Handling, Sicherheitsfaktor, Palettensteifigkeit und Maschinengrenzen sind gesondert zu prüfen.
<0,003 mm bezeichnet die Wiederholpositionierung der Katalogschnittstelle. Maschine, Adapter, obere Vorrichtung, Werkstück, Handlingweg und Messsystem sind nicht enthalten. Nutzen Sie die Übersicht der Nullpunktsysteme zur Vorauswahl und fordern Sie vor der Bearbeitung einer Unterplatte die aktuelle freigegebene Zeichnung an.
Bezugskette vor der Hardwareauswahl festlegen
Beginnen Sie mit Zeichnungsanforderung und KMG-Messunsicherheit und arbeiten Sie rückwärts. Fertigung und Qualität vergeben die zulässige Variation der Bezugsübertragung; sie darf nicht aus einer Empfängerspezifikation erfunden werden.
| Ebene | Mögliche Bewegung oder Abweichung | Vor dem Versuch dokumentieren |
|---|---|---|
| Maschinenreferenz | Achsgeometrie, thermischer Zustand, Tasterqualifizierung und Routine | Maschinenzustand, Warmlauf, Tasterprüfung und Programmstand |
| Empfängerschnittstelle | Kontaktzustand, Paarungsgeometrie, Verschmutzung und Montage | Empfänger-/Bolzen-IDs, Reinigung, Spannbestätigung und Zeichnungsstand |
| Palette und Adapter | Ebenheit, Fugenbewegung, Montagefehler und freie Spannweite | Aufbauzeichnung, Befestigung und Prüfbericht |
| Obere Vorrichtung und Teil | Anschlagfehler, Spannfolge, Durchbiegung, Grat und Verformung | Beladener Aufbau, Kontaktpunkte, Materialzustand und Spannfolge |
| Transfer und KMG | Stoß, Temperatur, Prüfvorrichtungsbezug, Ausrichtung und Unsicherheit | Weg, Handling, KMG-Programm, Tasterstatus und Unsicherheitsangabe |
Dieses Protokoll verhindert den teuren Reflex, einen Empfänger auszutauschen, obwohl der Versatz in Prüfvorrichtung oder Softwaretransformation liegt.
Vor dem Zerspanen einen Clean-Reload-Test durchführen
Beginnen Sie mit einem stabilen Referenzkörper oder Vorrichtungsmerkmal, nicht mit einem dünnen Werkstück, das sich unter Spannkraft bewegt. X, Y, Z und Drehung müssen vor der Datensicht als relevante Richtungen vereinbart sein.
- Empfänger, Bolzen, Palette, Adapter, Maschine, Taster, Programm sowie Bediener- oder Zellmodus dokumentieren.
- Paarungsflächen mit dem vorgesehenen Produktionsverfahren prüfen und reinigen.
- Mit geplanter Pneumatik- und Steuerungsfolge beladen und spannen; definierten Spannzustand erfassen.
- Benannte Referenz messen, ohne nach jedem Beladen das Ergebnis auf null zu setzen.
- Palette vollständig lösen und entnehmen, damit die Schnittstelle tatsächlich getrennt wird.
- Vereinbarte Anzahl wiederholen und jedes Ergebnis, Temperatur, Unterbrechung, Alarm und jeden verworfenen Zyklus protokollieren – nicht nur den Mittelwert.
Es gibt keine universelle Zykluszahl. Sie folgt Prozessrisiko, Studienzweck, Betriebsarten und Qualitätssystem. Grenzwert und Ausreißerbehandlung stehen vor Zyklus eins fest. Wird ein verschmutzter Sitz ausgeschlossen, bleibt er mit Begründung im Ereignisprotokoll.
Ein bestandener Clean-Reload-Test stützt nur den Empfängeranteil der Kette. Er beweist noch keine gemeinsame physische Koordinatenbeziehung zwischen CNC und KMG.
Dieselbe Referenz von CNC zu KMG übertragen
Verwenden Sie produktionsnahe Palette, Adapter, Vorrichtung, Handlingmethode und Bezugsdefinition. Bleibt das Teil auf einer Palette, testen Sie diesen Weg. Wird es entnommen und in einer anderen Prüfvorrichtung aufgenommen, ist das ein zweites Positioniersystem mit eigenen Fehlerquellen.
Messen Sie die Referenz an der CNC, lösen, reinigen und handhaben Sie sie wie in der Produktion und messen Sie anschließend am KMG. Ist die Rückkehr zur Maschine relevant, senden Sie sie zurück und messen Sie erneut. Ein erneutes Nullsetzen nach jedem Transfer kann genau den physischen Versatz löschen, den Sie suchen.
Speichern Sie Rohkoordinaten der Stationen und berechneten Übertragungsversatz. Beide Programme müssen Achsen, Ursprung, Vorzeichen, Drehung, Einheiten und Bezugsvorrang gleich verwenden. Tasterkalibrierung und KMG-Unsicherheit gehören ins Protokoll. Ein einzelner „Wiederholgenauigkeitswert“ vermischt Stationsversatz, Wiederaufsetzen, Vorrichtungsbewegung und Messunsicherheit.
Was das Fehlerbild verrät
| Beobachtung | Zuerst prüfen | Freigabeentscheidung |
|---|---|---|
| Clean-Reload-Streuung überall instabil | Kontakt, Paarungsteile, Beladung, Montage oder Pneumatikfolge | Stoppen; Schnittstellenstudie mit einer vereinbarten Methode wiederholen. |
| Ein Empfänger weicht ab, andere bleiben stabil | Lokale Montage, Adapter, Verschmutzung oder Stationsgeometrie | Station oder Hardware sperren, bis die Ebene isoliert ist. |
| Clean-Reload besteht, CNC-zu-KMG-Transfer fällt durch | Koordinatenkonvention, Stationsmontage, KMG-Vorrichtung, Antasten, Temperatur oder Handling | Empfängergröße nicht ändern, bevor der Stationsversatz gefunden ist. |
| Fehler nur mit Werkstück oder Schnittlast | Durchbiegung der oberen Vorrichtung, Werkstückverformung, Abstützung oder Lastpfad | Als Prozesskettenfehler behandeln, nicht als Beweis für Empfängerfehler. |
| Spannzustand unbekannt oder verschmutzter Sitz unentdeckt | Sensorik, Luftlogik, Reinigung, Verriegelung und Störungsbehebung | Keine unbeaufsichtigte Freigabe ohne sichere getestete Reaktion. |
Ändern Sie jeweils nur eine Variable und behalten Sie den Fehlversuch. Das Löschen eines unbequemen Zyklus entfernt oft genau den Hinweis, der in einer unbeaufsichtigten Schicht wiederkehrt.
Aus dem Versuch einen Abnahmenachweis machen
Ein brauchbarer Nachweis nennt Zeichnung, Prüfweg, Hardware-IDs, Stationen, Programme, Temperatur, Reinigungszustand, rohe X/Y/Z-/Drehwerte, Übertragungsversatz, Alarme, Wiederherstellungsmaßnahme, Ergebnis und Freigebenden. Er definiert auch Auslöser für die Requalifizierung: Empfängertausch, Palettenreparatur, Vorrichtungsänderung, Maschinenversetzung, KMG-Programm- oder Steuerungslogikänderung.
Für eine Automationszelle ist die Zustandstabelle vor der Inbetriebnahme zu schreiben: Wie unterscheidet die SPS gespannt, entspannt, unbekannt, Reinigungsfehler, Druckfehler und Timeout? Was sperrt Roboter und Spindel? Welcher Wiederanlauf ist zulässig? Sensorvorbereitete Hardware ist keine validierte Steuerungsfolge. Weitere Hinweise enthält der Leitfaden zu pneumatischen Nullpunktplatten.
Die Freigabe sollte Zeichnungs-/Schnittstellenprüfung, Wiederaufsetzen an einer Station, Stationsübertragung, Wiederherstellung nach Verschmutzung, repräsentative Last oder Schnittbedingung, gegebenenfalls Automationsfehlerzustände und ein produktionsnahes Teil oder Pilotlos abdecken. Jeder Grenzwert steht vor Dateneingang neben dem jeweiligen Gate.
Angaben für eine belastbare Prüfung und ein Angebot
Senden Sie das kleinste Paket, das die reale Kette sichtbar macht:
- Teil und Bezug: Zeichnung, kritische Referenz, Werkstoff und vom Käufer definierte Übertragungszulage.
- Weg: CNC, Reinigung oder Transfer, KMG und eventuelle Rückkehr zur Maschine.
- Aufbau: Palette, Adapter, obere Vorrichtung, Gesamtmasse, Schwerpunkt, Lastrichtung und Handling.
- Schnittstellen: Zeichnung von Maschinentisch oder Rundtisch, Luftführung, eingebaute Empfänger-/Bolzen-IDs und beizubehaltende Hardware.
- Abnahme: Messmethode, Wiederbeladeplan, Automationszustände, Fehlerreaktion und geforderte Übergabedokumentation.
Bezugskette markieren lassen
Senden Sie diese fünf Angaben mit dem Betreff „Halbleiter-Bezugsübertragung“. NEXTAS kann die vorgeschlagene Schnittstellenkette markieren, offene Geometrie- und Steuerungsfragen auflisten und einen Wiederaufsetz- sowie Stationsübertragungstest skizzieren. Die endgültige Leistung hängt von vereinbarter Hardware, Prozess und Abnahmetest ab.
Projektdaten senden →FAQ zur Bezugsübertragung
Bedeuten <0,003 mm die Übertragungsgenauigkeit des fertigen Werkstücks?
Nein. <0,003 mm ist die Katalogangabe zur Wiederholpositionierung der Empfängerschnittstelle innerhalb ihrer definierten Grenze. Die Übertragung am fertigen Werkstück hängt zusätzlich von Maschinenreferenz, Palette und Adapter, oberer Vorrichtung, Werkstückspannung und Verformung, Handling, Temperatur, Antaststrategie, KMG-Aufbau und Messunsicherheit ab. Qualifizieren Sie die vollständige Bezugskette gegen einen vom Käufer festgelegten Grenzwert.
Kann dieselbe Palette ohne erneutes Nullsetzen von der CNC-Bearbeitung zur KMG-Prüfung wechseln?
Das lässt sich auslegen, wenn Palette, Empfänger, Adapter, Bezugsdefinition, Handlingweg und Prüfvorrichtung kompatibel sind. Der Nachweis muss mit produktionsnaher Hardware und einer einheitlichen Koordinatenkonvention erfolgen. Ein Software-Reset oder eine neue Ausrichtung kann den physischen Übertragungsversatz verbergen und ist deshalb kein Nachweis.
Wie viele Wiederbeladezyklen sollte ein Qualifizierungstest umfassen?
Dafür gibt es keine universelle Zahl. Leiten Sie den Zyklusplan aus Anwendungsrisiko, geforderter Prozessfähigkeit, Betriebsarten, erwartetem Wartungsintervall und Qualitätssystem des Käufers ab. Anzahl, Grenzwert und Behandlung unterbrochener oder verunreinigter Zyklen müssen vor dem Test feststehen; jedes Ereignis bleibt im Protokoll.
Welche Empfängergröße sollen wir wählen?
Die Auswahl basiert auf exakter Schnittstellengeometrie, Paletten- und Vorrichtungsaufbau, Lastrichtung, Moment, Schwerpunkt, Orientierung, dynamischem Handling, erforderlichem Katalogfeld Clamping Force und der Luftführung. Der Katalogwert Lift Load ist keine vollständige zulässige Nutzlast der Anwendung. Die Modellauswahl erfordert eine technische Prüfung der gesamten Baugruppe und des Betriebszustands.
Benötigt eine automatisierte Zelle Sensoren?
Definieren Sie, wie die Zelle gespannt, entspannt, unbekannt und Störung unterscheidet und wie Verriegelungen Roboter- oder Maschinenbewegungen bei fehlender Bestätigung verhindern. Legen Sie auch Reaktion auf Verschmutzung, Druckfehler, Zeitüberschreitung und Wiederanlauf fest. Sensorvorbereitete Hardware bedeutet nicht, dass Sensorik, Logik, Verdrahtung, Diagnose und sichere Wiederherstellung bereits validiert sind.
Kataloghinweis: Die Modellfelder stammen aus dem NEXTAS-Katalog 2026 für Schnellwechsel-Spanntechnik. Bestätigen Sie vor der Bestellung aktuelles Angebot, freigegebene Zeichnung und projektspezifischen Prüfplan gemeinsam. Anwendungskontext: Spanntechnik für die Halbleiterfertigung.
