Uchwyt na jaskółczy ogon, 5 osi, do systemów szybkiej wymiany 52 mm / 96 mm
Odsłoń powierzchnie obróbki dzięki przygotowanemu chwytowi
Przygotowany chwyt typu jaskółczy ogon 45° udostępnia narzędziu większą część detalu. Porównaj jednostanowiskową rodzinę P50 i trzystanowiskową P90, a następnie dobierz szczęki oraz interfejs montażowy do półfabrykatu, obciążeń skrawania i przestrzeni w obrabiarce.
1 / 5Jednostanowiskowy przyrząd mocujący typu jaskółczy ogon na niebieskiej podstawie z trzpieniami ustalającymi.
Dobierz przyrząd do swojego detalu
Podaj informacje, które już masz. Szczegółowe dane do doboru można uzupełnić podczas analizy konfiguracji.
Najpierw wybierz podstawę
52 mm czy 96 mm: zacznij od dopasowania detalu i procesu
Zawęź poniżej rodzinę interfejsu, a potem użyj szczegółowego porównania i kontroli. Ostateczne dopasowanie zależy od wybranego modelu, zatwierdzonego rysunku interfejsu, przestrzeni maszyny, ładunku, obciążenia skrawaniem i odbioru procesu.
Kiedy wybrać system 52
Zacznij od zwartych detali, małej przestrzeni w maszynie albo gęstego układu wielu stanowisk.
Kiedy wybrać system 96
Zacznij tutaj, gdy większe detale albo cięższe skrawanie wymagają szerszej podstawy.
Wskazówki do automatyzacji i paletyzacji
Przy paletach z kilkoma uchwytami sprawdź pneumatyczną płytę mocującą w punkcie zerowym i automatyczny zmieniacz palet razem z ładunkiem, luzem w maszynie i zatwierdzoną sekwencją wymiany.
Dane techniczne
Poniższe arkusze to tabele danych i zastosowania półfabrykatu pneumatycznych uchwytów na jaskółczy ogon NT-S500P50 na jeden post i NT-S600P90 na trzy posty. Przed integracją potwierdź interfejs 52 mm albo 96 mm na rysunku wybranego modelu.
Powiększ rysunek specyfikacji
Seria NT-S500P50, jeden post
Powiększ rysunek specyfikacji
Seria NT-S600P90, trzy posty
Macierz modeli z katalogu
NEXTAS podaje w katalogu 2025 dwie rodziny pneumatycznych uchwytów na jaskółczy ogon: serię NT-S500P50 na jeden post do detali zwartych i serię NT-S600P90 na trzy posty do wyższej wydajności. Obie korzystają ze wspólnej platformy szczęk 6583-Z, więc szerokość szczęki można zmieniać między maszynami bez uczenia uchwytu od nowa.
| Kod produktu | Szczęka jaskółczy ogon | Szerokość szczęki | Grubość półfabrykatu | Długość półfabrykatu | Szerokość półfabrykatu |
|---|---|---|---|---|---|
| NT-S500P50 — Pneumatyczny uchwyt na jaskółczy ogon, jeden post · 4 kN siły mocowania · <0,02 mm powtarzalności · hartowana stal nierdzewna · 6,5 kg | |||||
| NT-S500P50V1 | 6583-Z4 | 10,5 mm | 12–30 mm | ≤100 mm | ≤120 mm |
| NT-S500P50V2 | 6583-Z6 | 14,5 mm | 20–50 mm | ≤100 mm | ≤120 mm |
| NT-S500P50V3 | 6583-Z8 | 18,5 mm | 25–60 mm | ≤100 mm | ≤120 mm |
| NT-S500P50V4 | 6583-Z12 | 26,5 mm | 30–70 mm | ≤120 mm | ≤150 mm |
| NT-S500P50V5 | 6583-Z16 | 34,5 mm | 40–100 mm | ≤120 mm | ≤150 mm |
| NT-S600P90 — Pneumatyczny uchwyt na jaskółczy ogon, trzy posty · >2,5 kN siły mocowania · ≤30 kg obciążenia na stanowisko · hartowana stal nierdzewna · 6,5 kg | |||||
| NT-S600P90V1 | 6583-Z4 | 10,5 mm | 12–30 mm | ≤100 mm | ≤120 mm |
| NT-S600P90V2 | 6583-Z6 | 14,5 mm | 20–50 mm | ≤100 mm | ≤120 mm |
| NT-S600P90V3 | 6583-Z8 | 18,5 mm | 25–60 mm | ≤100 mm | ≤120 mm |
| NT-S600P90V4 | 6583-Z12 | 26,5 mm | 30–70 mm | ≤120 mm | ≤150 mm |
| NT-S600P90V5 | 6583-Z16 | 34,5 mm | 40–100 mm | ≤120 mm | ≤150 mm |
Wybierz NT-S500P50, gdy
Obrabiasz jeden półfabrykat na cykl, potrzebujesz najmniejszej pneumatycznej powierzchni na jaskółczy ogon na zwartym stole albo chcesz dedykowany uchwyt na jeden post do krótkich serii i prototypów.
Wybierz NT-S600P90, gdy
Chcesz obrabiać trzy jednakowe albo podobne detale na cykl, aby zwiększyć czas pracy wrzeciona, skrócić czas załadunku i rozładunku na detal i podnieść wydajność na jednym stole.
Dobór szczęki na jaskółczy ogon (seria 6583-Z)
Szczęki 6583-Z4 do Z16 obejmują szerokości jaskółczego ogona od 10,5 mm do 34,5 mm. Wielkość szczęki dobierz do grubości półfabrykatu i potrzebnej przestrzeni mocowania: Z4/Z6 do cienkich płyt, Z12/Z16 do grubszego materiału do 100 mm.

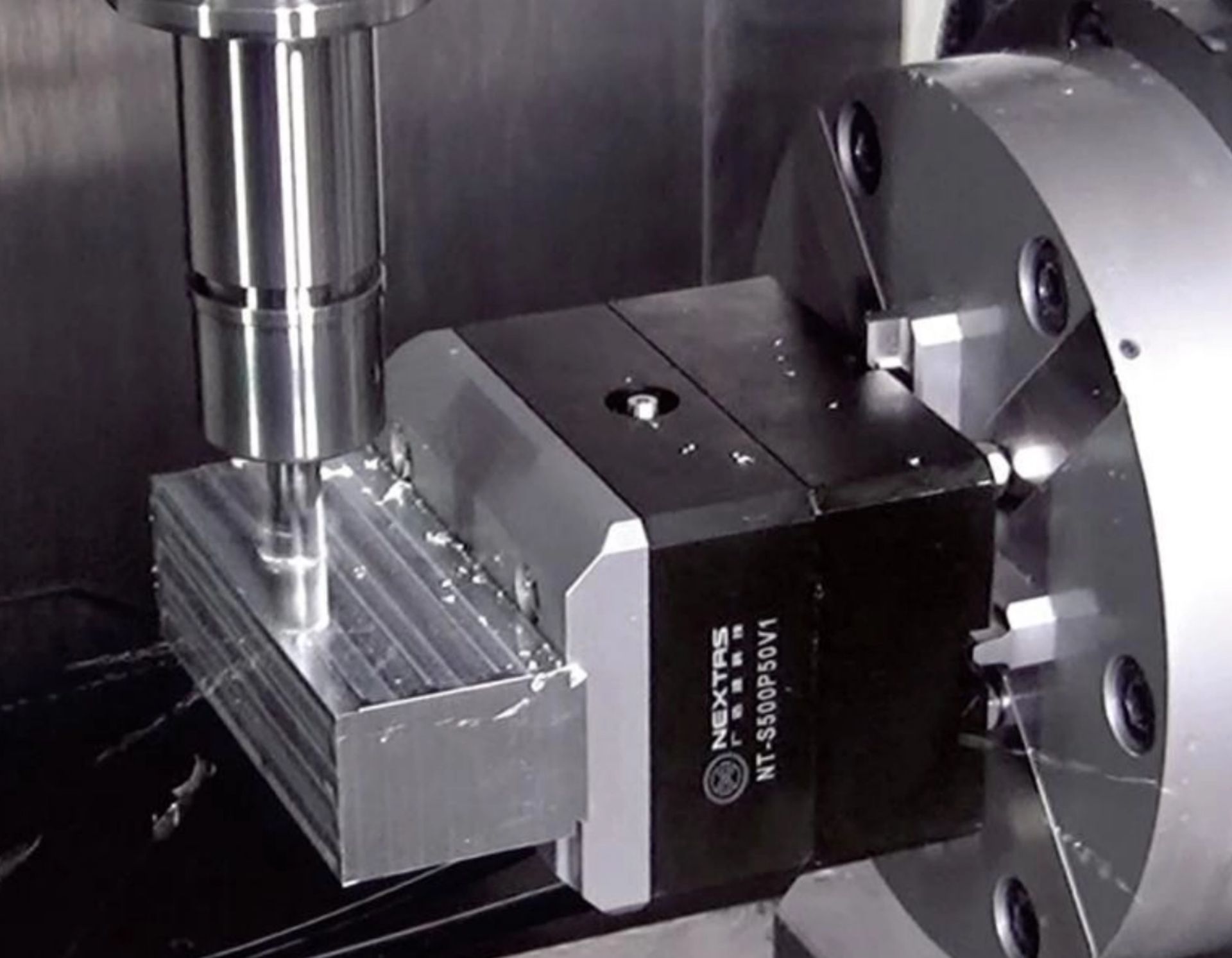

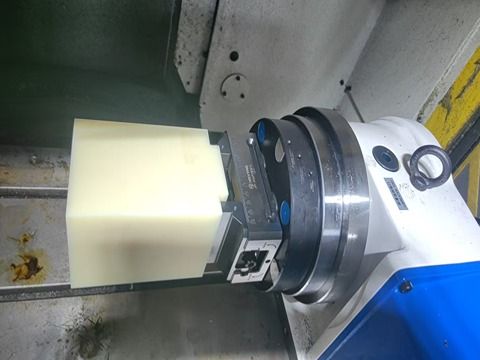

Wydajność obróbki pięciostronnej
Uchwyt mocuje detal na małym jaskółczym ogonie 45° i zostawia górę, przód, tył oraz dwa boki całkowicie wolne do skrawania. Dzięki temu pięć stron powstaje w jednym mocowaniu, a odpada dodatkowy materiał zwykle potrzebny do chwytu. Oszczędza to czas i półfabrykat.
Dokładność i powtarzalność
Uchwyty używają elementów bazujących i powierzchni odniesienia, aby prowadzić przyleganie przy wymianie detalu. Rzeczywista dokładność i powierzchnia zależą nadal od przygotowanego jaskółczego ogona, obciążenia frezu, wysięgu, sztywności mocowania i kontroli odbioru na maszynie.

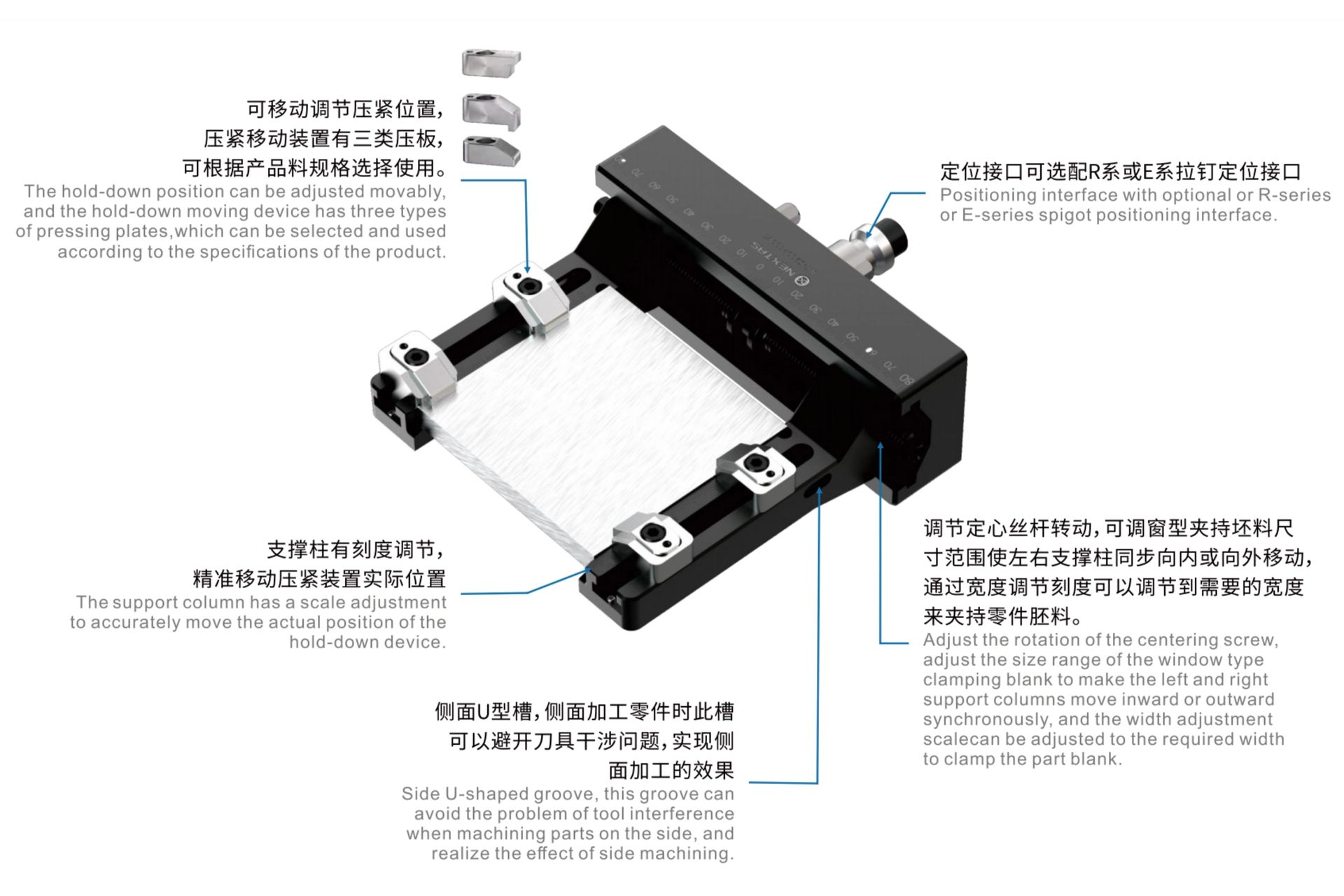

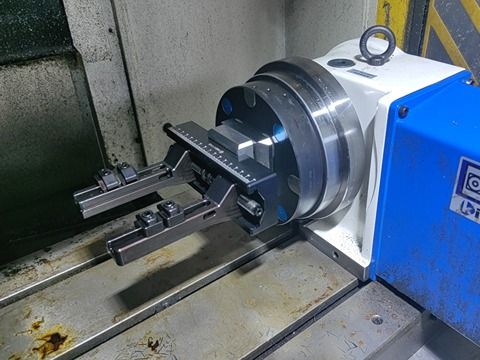

- Zwarte mocowanie na jaskółczy ogon do małych płyt na maszynach 3-, 4- i 5-osiowych.
- Regulowana pozycja mocowania z wybieralnymi płytkami dociskowymi.
- Kolumna podporowa ze skalą do dokładnego ustawienia docisku.
- Boczny rowek w kształcie U ogranicza kolizję narzędzia przy obróbce bocznej.
- Opcjonalne interfejsy bazowania na czopach 3R albo Erowa.
Modułowy i zgodny z punktem zerowym
Uchwyt może iść drogą interfejsu 52 mm albo 96 mm. Zgodność z płytą mocującą w punkcie zerowym, systemem szybkiej wymiany albo paletą automatyzacji zależy od wybranego modelu i zatwierdzonego rysunku interfejsu; gęstość stanowisk i czas wymiany pozostają zależne od maszyny i procesu.
Zastosowania

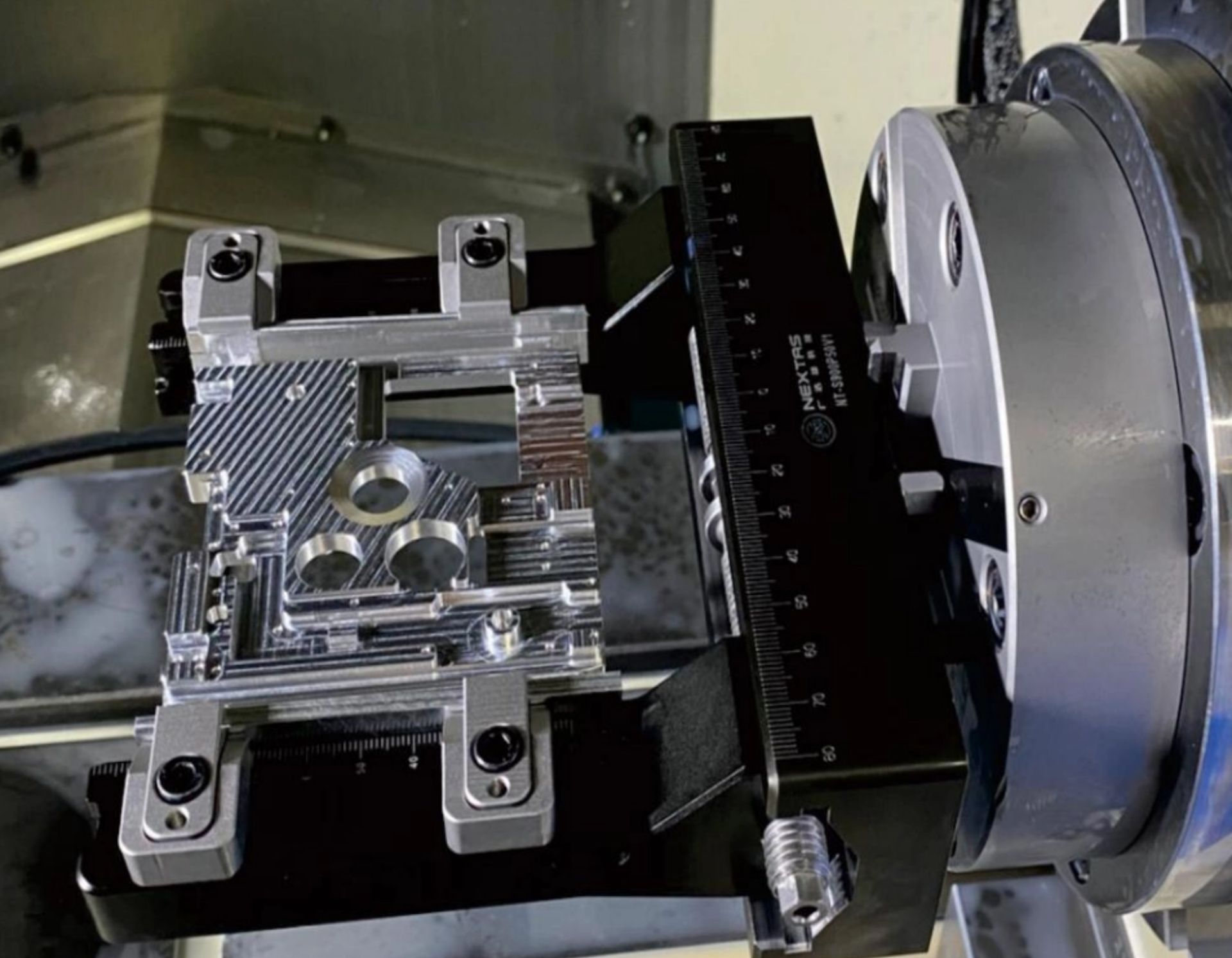

Cienka blacha na pneumatycznej płycie punktu zerowego
Uchwyt pracuje z pneumatyczną płytą mocującą w punkcie zerowym i pozwala szybko i w określony sposób mocować cienkie blachy w automatyzacji przemysłowej. Wstępnie wyfrezowany jaskółczy ogon może nieść kontrolowane przyleganie, gdy geometria, powierzchnie styku, stan mocowania i proces na maszynie są sprawdzone dla serii.

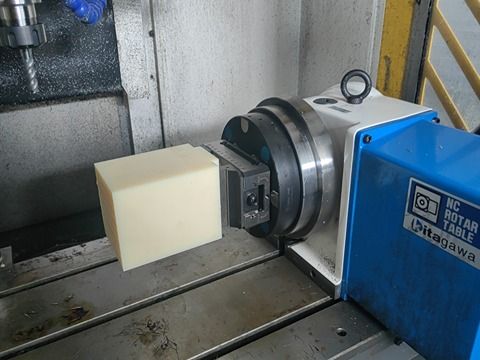

Złożona obróbka 5-osiowa
Mocowanie do sprawdzenia przy tytanie i detalach lotniczych, gdy proces potrzebuje więcej niż jednej odsłoniętej ściany. Uchwyt odsłania pięć ścian. Czy da się je frezować w jednym mocowaniu, zależy od długości narzędzia, pochylenia i skoku Z maszyny.
Szybka wymiana i automatyzacja
Wybrany interfejs 52 / 96 mm może nieść zmianę zlecenia po sprawdzeniu uchwytu, odbiornika i zestawu palety względem zatwierdzonych rysunków. Użycie robotycznego zmieniacza palet zależy od ładunku, luzu, sterowania i odbioru gniazda.
Zakres materiałów
Dobierz przygotowany jaskółczy ogon i podpory do materiału półfabrykatu i planowanych przejść. Na podstawie rysunku sprawdzimy profil chwytu, kontakt i wielkość uchwytu. Próbne skrawanie pozwala sprawdzić stabilność i odkształcenie.
Dobór i integracja w punkcie zerowym
Planuj mocowanie na jaskółczy ogon jak system: wielkość uchwytu, podstawa w punkcie zerowym, strategia palety lub automatyzacji oraz spływ wióra i chłodziwa wpływają na powtarzalność w praktyce. Przed przygotowaniem półfabrykatu użyj poradnika przygotowania i kontroli półfabrykatu z jaskółczym ogonem (poradnik w języku angielskim) razem z rysunkiem wybranego uchwytu, aby zaplanować naddatek i sprawdzić profil roboczy.
System 52 czy system 96: krótka tabela decyzji
| Kryterium | System 52 | System 96 | Co sprawdzić |
|---|---|---|---|
| Wielkość detalu i obsługa | Detale małe i średnie; większa gęstość stanowisk na zwartej płycie. | Detale średnie i większe; więcej powierzchni podstawy do stabilnego dokowania na paletach. | Przestrzeń maszyny, wielkość palety i sposób załadunku (ręcznie albo robot). |
| Obciążenie skrawaniem i sztywność | Do frezowania ogólnego i lżejszego zgrubnego. Siły na ścieżce narzędzia utrzymuj w równowadze. | Do cięższego zgrubnego albo twardszych materiałów, gdy szersza podstawa dodaje sztywności. | Wydajność skrawania, długość narzędzia, ryzyko drgań. |
| Automatyzacja / paletyzacja | Mniejsza masa pomaga robotowi i wymianie w gnieździe o dużej różnorodności detali. | Stabilniej na większych paletach; częściej wybierane do pracy bez operatora przy cięższych detalach. | Zgodność odbiornika i palety oraz powtarzalność po wymianach. |
| Luz na wióry i chłodziwo | Zwarte układy ustawiają stanowiska blisko siebie; zaplanuj odprowadzanie wiórów. | Więcej miejsca na osłony, przedmuch i odprowadzanie wiórów. | Kierunek chłodziwa, ryzyko narastania wiórów, rutyna czyszczenia. |
| Typowe zastosowania | Od prototypu do serii, małe obudowy, detale cienkościenne i okienkowe, gęste układy. | Większe wsporniki, twardsze stopy, skrawanie o wyższym momencie, produkcja na paletach. | Tolerancja docelowa, powierzchnia i czas cyklu. |
Lista kontrolna doboru uchwytu na jaskółczy ogonKliknij, aby rozwinąćKliknij, aby zwinąć
Lista kontrolna doboru i oceny uchwytu na jaskółczy ogon
Sprawdź dopasowanie, sztywność i gotowość do automatyzacji, zanim łańcuch mocowania wejdzie do produkcji.
Detal i proces
- Materiał (aluminium / stal / tytan) i docelowa wydajność skrawania
- Geometria: cienka ścianka, rama okienna albo wysokie kontury
- Tolerancja docelowa i to, czy wymiana ma odbyć się bez ponownego bazowania
Zgodność i normy
- System 52 czy system 96 według obciążenia i gęstości stanowisk
- Podstawa lub paleta w punkcie zerowym (siatka, luz, odprowadzanie wiórów)
- Automatyzacja: obsługa robotem, zmieniacz palet, pojemność bufora
Przygotowanie jaskółczego ogona
- Profil 45°: głębokość i szerokość powtarzalne między partiami
- Usuń grat i sprawdź przyleganie (bez wiórów na powierzchniach styku)
- Dodaj opory albo elementy bazujące przy wysokim momencie lub frezowaniu bocznym
Dowody i wsparcie
- Zdjęcia albo filmy na maszynie pokazujące luz narzędzia
- Raport pomiarowy albo fragment kontroli wyników wielostronnych
- Plan części zamiennych (śruby i kołki) oraz zalecenie utrzymania
Ściąga: dobór • integracja • utrzymanieKliknij, aby rozwinąćKliknij, aby zwinąć
Ściąga: dobór • integracja • utrzymanie
Uchwyt na jaskółczy ogon do 5 osi chwyta półfabrykat profilem 45 stopni i odsłania pięć stron w jednym mocowaniu. Ściąga obejmuje głębokość i dobór materiału, integrację na płytach mocujących w punkcie zerowym oraz utrzymanie siły chwytu i powierzchni w długich seriach.
Dobór przyrządu, stanowisk i szczęk
Porównaj P50 i P90 oraz szczęki 6583-Z w macierzy modeli. Półfabrykat, profil chwytu i interfejs sprawdź razem w przewodniku integracji. Dla aluminium, mosiądzu, tworzyw, stali, tytanu i Inconelu głębokość profilu oraz siłę zacisku ustal z rysunku wybranego przyrządu i próby obróbki.
Przygotowanie profilu i montaż
- W operacji pierwszej wykonaj profil 45° według rysunku przyrządu, a przed przeniesieniem na uchwyt usuń zadziory. Dobierz średnicę frezu do szczęki i kontroluj zużycie oraz kąt narzędzia.
- Głębokość, powierzchnie styku i naddatek określa wybrany rysunek. Nie przenoś wartości między modelami ani materiałami. Jednolity profil jest istotny dla siły chwytu i bazy Z.
- Dla interfejsu 52 lub 96 mm zestaw rysunki uchwytu i płyty, kołki, łączniki oraz wysokość. Sprawdź obciążenia i pełną ścieżkę narzędzia, oprawki oraz nosa wrzeciona przy skrajnych pochyleniach.
- Podparcie cienkich ścianek i kolejne próby wykonaj według procedury przygotowania. Usterki rozpatruj w diagnostyce.
Obsługa według modelu i stanu
- Częstotliwość kontroli i dopuszczalne zużycie szczęk ustal według instrukcji wybranego modelu oraz uzgodnionego planu serwisowego. Nie stosuj wspólnych limitów cykli lub zużycia do wszystkich przyrządów.
- Jeśli detal ślizga się, nie dosiada lub zmienia bazę Z, zatrzymaj proces i skorzystaj z diagnostyki osadzenia, drgań i zużycia.
- Kontroluj czoła szczęk, rowek, gwint i elementy ustalające. Środki przeciwzatarciowe, ochronę antykorozyjną i sposób przechowywania dobierz według instrukcji oraz zgodności z chłodziwem. Zużyte części wymieniaj po ocenie stanu i ponownym sprawdzeniu zacisku.
Potrzebna jest rekomendacja frezu, symulacja luzu albo układ uchwytu do maszyny 5-osiowej?
KontaktDobra praktyka obróbki pięciostronnej
Czysty, równy jaskółczy ogon 45° rozstrzyga, czy detal tylko trzyma, czy idzie w serię. Te kroki pomagają uzyskać stabilne mocowanie i przewidywalne czasy cyklu.
1. Wykonaj równy profil 45°
Użyj dopasowanego frezu na jaskółczy ogon i trzymaj głębokość równą między partiami. Usuń grat, aby uchwyt siadł w pełni.
2. Ogranicz odkształcenie detalu
Mocuj blisko sztywnych stref. Przy cienkich albo okienkowych detalach użyj kolumn podporowych albo płytek dociskowych, aby uniknąć gięcia.
3. Sprawdź próbnym przejściem
Puść krótki program zgrubny i wykańczający, potem sprawdź główne bazy. W razie potrzeby dodaj opory albo elementy bazujące przeciw poślizgowi osiowemu.
4. Utrzymuj interfejsy w czystości
Zanieczyszczenie wiórami jest najczęstszym wrogiem powtarzalności. Czyść jaskółczy ogon i interfejs w punkcie zerowym przed każdą wymianą.
Następny krok
Podaj wielkość detalu, materiał i model maszyny. Zaproponujemy sprawdzone mocowanie na jaskółczy ogon 45° (wielkość uchwytu, układ stanowisk i zestaw w punkcie zerowym) pod tolerancję i czas taktu.
Diagnostyka i powtarzalność
Nawet dobry uchwyt na jaskółczy ogon 45° traci powtarzalność, gdy dojdą wióry, odkształcenie albo zbyt duże obciążenie narzędzia. Ta tabela pomaga rozpoznać najczęstsze problemy mocowania 5-osiowego i zestawów w punkcie zerowym.
Przy pracy bez operatora połącz ten uchwyt z pneumatyczną płytą mocującą w punkcie zerowym i zmieniaczem palet, aby dokowanie było jednakowe na stanowiskach.
Scena Dovetail Jaws to osobny uchwyt jaskółczy ogon, a nie szczęka tego imadła pneumatycznego.
39-sekundowa wizualizacja 3D dwóch dróg mocowania. Sceny ze szczękami twardymi i miękkimi to układy imadła pneumatycznego. Scena opisana Dovetail Jaws to osobny uchwyt jaskółczy ogon, a nie opcja szczęk tego imadła. Pierwsza klatka pokazuje pneumatyczne imadło centrujące.
Obejrzyj w YouTubeAktualizacja strony . Podaj wybrany model lub zastosowanie, aby poprosić o wymiary, szczegóły interfejsu i dostępne rysunki techniczne. Poproś o dane inżynierskie. Zakład, katalogi i targi.
Materiały produktowe
Poproś o dane konstrukcyjne i wsparcie doboru
Podaj dane detalu, maszyny i planowanego mocowania, aby uzyskać pomoc w doborze uchwytu typu jaskółczy ogon. Poproś o dane modelu dostępne dla Twojego zastosowania.
Poproś o rysunek modelu i dostępne CAD
Podaj model uchwytu lub, jeśli nadal wybierasz, dane detalu i maszyny. Potwierdzimy dostępne pliki 2D/3D dla tego montażu oraz wymagania poufności.
Pytania
Ile materiału trzeba przygotować pod jaskółczy ogon 45°?
Kąt, głębokość, powierzchnie styku i naddatek ustal z rysunku wybranego przyrządu. Wykonaj profil i usuń zadziory, a następnie sprawdź osadzenie, podparcie oraz dostęp narzędzia podczas próby obróbki na docelowej maszynie.
Jaka jest główna różnica między uchwytami na jaskółczy ogon 52 mm i 96 mm?
Oznaczenia 52 i 96 rozróżniają warianty montażu i wielkości. Dobierz je do detalu i planowanego układu; szersza podstawa nie potwierdza dopasowania do innej płyty albo palety. Sprawdź rysunek wybranego modelu, interfejs, wysokość, obciążenia i dostęp narzędzia oraz odbiór mocowania na docelowej maszynie.
Czy tych uchwytów na jaskółczy ogon można użyć na maszynie 3- albo 4-osiowej?
Tak. Także na maszynach 3- i 4-osiowych mocowanie na jaskółczy ogon poprawia sztywność i dostęp narzędzia oraz skraca wymiany, zwłaszcza przy dużej różnorodności detali.
Jaki kąt jaskółczego ogona i jaki frez polecacie?
Uchwyty są zbudowane wokół jaskółczego ogona 45°. Użyj dopasowanego frezu do półfabrykatu i zostaw czysty profil bez gratu. Jeśli nie masz pewności, wyślij rysunek i materiał, a wskażemy sprawdzone wykonanie jaskółczego ogona.
Jak ten uchwyt na jaskółczy ogon ma się do imadła samocentrującego przy obróbce pięciostronnej?
Imadło samocentrujące chwyta dwie równoległe strony. To zamyka dostęp narzędzia i wymaga wyższego półfabrykatu. Uchwyt na jaskółczy ogon chwyta mały profil 45° przy podstawie. Chwyt ściąga półfabrykat w dół i zostawia pięć ścian otwartych do obróbki pięciostronnej.
Jak ograniczyć wyrwanie detalu albo drgania przy agresywnym skrawaniu?
Trzymaj mały wysięg, wykonaj równy jaskółczy ogon bez gratu i dopasuj wielkość uchwytu do obciążenia (system 96 przy cięższych przejściach). Przy wysokim momencie dodaj opory albo elementy bazujące i odbierz proces próbnym przejściem oraz kontrolą.
Czy nadaje się do cienkich płyt albo detali okienkowych?
Tak. Przy cienkich albo okienkowych detalach użyj właściwych płytek dociskowych albo kolumn podporowych i ustaw punkt mocowania blisko najsztywniejszej strefy detalu, aby ograniczyć odkształcenie.
Jak powtarzalna jest wymiana detalu razem z płytą mocującą w punkcie zerowym albo paletą?
Powtarzalność zależy od podstawy w punkcie zerowym i od wyfrezowanego jaskółczego ogona. Czyste interfejsy i równy jaskółczy ogon trzymają ustawione przyleganie. Sprawdź to przyleganie względem swojej tolerancji.
Dodatkowe dane do analizy — jeśli są dostępne
Dodatkowe dane do analizy — jeśli są już dostępne:
Maszyna 5-osiowa i stół
Podaj model maszyny, wymiary stołu, przestrzeń przejazdów 5-osiowych oraz to, czy uchwyt mocuje się bezpośrednio, czy przez istniejącą płytę mocującą w punkcie zerowym.
Geometria detalu i dostęp z boku
Podaj materiał, wielkość półfabrykatu, preferowany format jaskółczego ogona (52 mm lub 96 mm), liczbę stron na jedno mocowanie i wymagania powierzchni.
Jakość powierzchni i cele wielostanowiskowe
Podaj tolerancję powtarzalności, potrzebę jednego albo trzech stanowisk, czas docelowy na detal oraz planowane podłączenie robota lub magazynu palet.
