52×52 mm
NT-S52P16V1 nennt 52×52 mm, gehärteten Edelstahl und 0,15 kg.
Positionierzugbolzen
Positionierzugbolzen

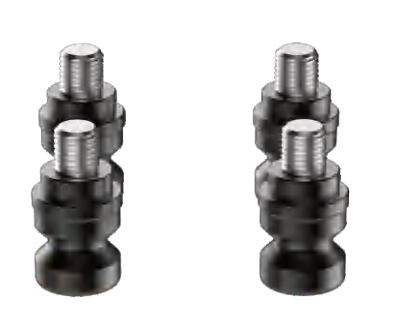

Katalog-Zugbolzen für die 52-mm- und 96-mm-Plattenzeilen
Die Katalogtabelle nennt zwei Positionierzugbolzen. NT-S52P16V1 ist 52×52 mm und 0,15 kg. NT-S96P20V1 ist 96×96 mm und 0,2 kg. Beide Zeilen nennen gehärteten Edelstahl.
52×52 mm / 96×96 mmKataloggröße der beiden veröffentlichten Zeilen.
0,15 kg / 0,2 kgKataloggewicht. Die erste Zeile ist die leichtere.
Gehärteter EdelstahlDie Werkstoffzeile beider Katalogzeilen.
Standard models in stock
Custom hole patterns
HMC / VMC / 4th / 5th axis
Quality documents scoped at RFQ
MIC Audited Supplier
Produktüberblick
Zwei veröffentlichte Bolzenzeilen
Diese Seite gilt, wenn eine Plattenzeile einen dieser Zugbolzen nennt. Die Artikelnummer vor der Bestellung abgleichen.
96×96 mm
NT-S96P20V1 nennt 96×96 mm, gehärteten Edelstahl und 0,2 kg.
Gemeinsamer Werkstoff
Beide Zeilen nennen gehärteten Edelstahl.
Zeichnungsangaben
Gewinde, Schaft und Eingriffslänge stehen auf der Katalogzeichnung. Dort abgleichen, bevor ein Gegenstück gefertigt wird.
Veröffentlichte Katalogzeilen
Die beiden veröffentlichten Zugbolzen vergleichen
Das sind die Textwerte aus dem NEXTAS-Schnellwechselkatalog 2026 für die beiden genannten Modelle. Sie ersetzen die freigegebene Zeichnung nicht.
| Artikel | Größe | Werkstoff | Gewicht |
|---|---|---|---|
| NT-S52P16V1 | 52×52 mm | Gehärteter Edelstahl | 0,15 kg |
| NT-S96P20V1 | 96×96 mm | Gehärteter Edelstahl | 0,2 kg |
Auswahl und Montage
Den Zugbolzen der Plattenzeile zuordnen
- NT-S52P16V1 bestellen, wenn die veröffentlichte Plattenzeile diesen Artikel nennt. Die Kataloggröße ist 52×52 mm, das Gewicht 0,15 kg.
- NT-S96P20V1 bestellen, wenn die veröffentlichte Plattenzeile diesen Artikel nennt. Die Kataloggröße ist 96×96 mm, das Gewicht 0,2 kg.
- Die Nullpunktplatte behält die Plattenzeilen. Diese Seite listet die Zugbolzen, die jene Zeilen nennen.
- Gewinde, Schaft und Eingriffslänge bleiben auf der Katalogzeichnung. Dort bestätigen, bevor ein Gegenstück gefertigt wird.
Einsatz
Wo diese Zugbolzen genannt werden
52-mm-Platten
Ersatz oder erster Zugbolzen, wenn die Plattenzeile NT-S52P16V1 nennt.
96-mm-Platten
Ersatz oder erster Zugbolzen, wenn die Plattenzeile NT-S96P20V1 nennt.
Kombinationsplatten
Die veröffentlichten Kombinationszeilen nennen NT-S52P16V1 und NT-S96P20V1. Jeden Artikel aus dieser Tabelle bestellen.
Andere Bolzenfamilien
Positionier-, Ausgleichs- und Spannzugbolzen für Spannfutter auf früheren Katalogseiten sind eigene Zeilen. Diese Tabelle sind die zwei Positionierzugbolzen auf Katalogseite 23.
Häufige Fragen
Welche Größe nennt der Katalog je Zugbolzen?
Der Katalog nennt 52×52 mm für NT-S52P16V1 und 96×96 mm für NT-S96P20V1.
Welches Gewicht nennt der Katalog?
NT-S52P16V1 nennt 0,15 kg. NT-S96P20V1 nennt 0,2 kg.
Wo stehen Gewinde und Schaft?
Gewinde, Schaft und Eingriffslänge stehen auf der Katalogzeichnung. Die Texttabelle nennt Größe, Werkstoff und Gewicht.
Welche Plattenzeile nutzt welchen Zugbolzen?
Den Zugbolzen nehmen, den die veröffentlichte Plattenzeile nennt. Die Nullpunktplatte listet diese Plattenzeilen.
Was gehört in die Anfrage?
Die Artikelnummer der Platte, die Artikelnummer des Zugbolzens, die Stückzahl und die Zeichnung, wenn die Aufnahme außerhalb der veröffentlichten Zeilen liegt.
